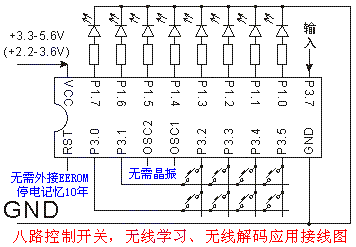

本集成電路WY20D8是本站最新推出的一塊用于開關控制的專用集成電路芯片。WY20D8除了具備8路開關手動控制功能，還有無線學習遙控器編碼和遙控器無線控制開關的功能，學習到的編碼被記憶在本芯片中，可以保證停電十年不丟失記憶的數據。完成這全部的功能，不需要外接晶振，不需要外接復位電路，不需要外接24C01存儲器，全部功能一個芯片完成！請參見應用接線圖的下部分。以下是功能描述：

1、開關控制：給芯片加上5V左右的電源，燈全部不亮，這時，按一下K1，LED1亮，再按一下K1，LED1熄；按一下K2，LED2亮，再按一下K2，LED2熄；……按仍何開關，對應的LED就會亮的變熄，熄的變亮，可以通過手動來靈活的控制8路開關。

2、以上是基本的開關控制功能，大家只用幾路開關，就只給相應的引腳接線，將其它不用到的引腳留空即可。因此本芯片可以做8路或者8路以下的任意路數開關控制。

3、P1.0是信號輸入端，請在這里輸入無線解碼出的DATA信號，市面上有各種配套的無線收發模塊，在短距離室內時也可以用紅外發射管和紅外接收頭。說明：本芯片只能解碼市面上最流行的2262以及類似芯片產生的編碼信號。

4、學習編碼：長按想要學習的開關5秒鐘以上，對應的LED閃亮，松開按鍵，接著在10秒鐘內按一下遙控器上的某按鍵，對應的燈停止閃亮，表示學習成功。此時，按遙控器上的按鍵，和板上的開關可以同樣的控制該路開關的輸出。

5、重復第4步操作，可以將第任意路開關學習到遙控器上的任意一個按鍵，也就是說，可以幾路開關學習同一個按鍵，或者同一路開關學習到幾個按鍵。這樣可以實驗一個按鍵控制多路開關，或者多個按鍵控制一路開關。

6、重復第4步操作，可以將任意路開關學習到多個遙控器上。這要求遙控器的頻率和接收模塊的頻率對應，遙控器中的振蕩編碼頻率（由振蕩電阻決定）便差不要太大。但是，本價格的芯片內存最多只可以記憶32組數據。

7、刪除數據：先長按該開關5秒鐘以上，LED閃亮進入學習狀態，松開按鍵，請不要按遙控器，請再次長按該開關5秒鐘以上，到LED停止閃動，松開按鍵，以前用這個開關學習的數據就被刪除，遙控器再無法控制該路開關。

8、重復第4步會保存數據到FLASH占用內存（停電后不會丟失數據），保存32路數據后，以后就無法再學習，會全部的LED點亮表示內存不足，這時重復第7步就可以刪除數據，回收內存，以便以后再次學習。

9、本芯片采用四個字節記錄一組開關數據，第一字節表示是第幾路開關的數據，最大可以為255路，后三個字節為密碼數據，最多可以有256*256*256（16,777,216）個密碼。記錄32組開關數據只需占用128字節。

10、本芯片具用內部RC振蕩器做時鐘，加上本電路對時鐘頻率要求不高，因為可以不用外接晶振；本芯片內部已集成有專用復位電路，因為無需外接復位電路；由于本芯片具有高級單片機才具有功能的IAP功能，因此無需外接EEROM。

11、注意事項：如果只需用到8路以下的控制開關，不用的元件或者引腳請留空即可，復位腳建議接一個10K的電阻到地；建議給本芯片10腳到20腳的布線盡量的短而粗，并增加一個陶瓷濾波電容。

立即購買一個芯片組裝一個輕觸開關控制電路，并且利用現有的無線遙控器來實現無線學習、無線遙控的控制電路吧。說明：市面上流行的絕大多數以及類似2262芯片功能的無線編碼遙控器不做任何改動就可以直接拿來學習控制這些開關！對于少數用戶，可以通過外接不同頻率的晶振來適應編碼頻率相差很大的遙控器，或者用戶自行更改遙控器的振蕩電阻即可。

如果有人需要自行制作本芯片，本站可以800元提供有詳細注解的匯編語言源程序，本源程序是站長花了三個月時間經歷了無數次失敗才編寫出來的最成功的商業程序！近年來，由于人們的生活水平的提高，無線遙控的市場前景很好！

站長相信，通過這個商業源程序，既能快速的提升和加強您的單片機應用水平，又有可能為您開發單片機產品提供參考和幫助，還有可能為您的事業發展節省時間并搶占先機！購買了本芯片源程序，用戶可以任意的修改源程序，并且很可能會設計出其它新穎的電子產品！祝您事業順利！

相關內容：建議學單片機和會單片機的用戶購買本站的198元單片機開發套件，套件中包含STC全系列的單片機芯片的全部詳細資料！本站開發單片機產品所用的工具就是采用本站198元的單片機板！本遙控學習解碼開關控制程序也是用198元單片機板寫出來！這點本站絕對保證！
