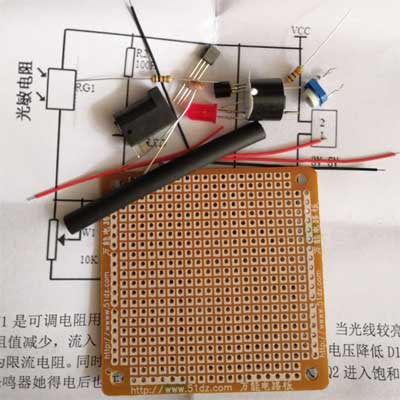

智能光控聲光報警套件，利用光敏電阻感測環境亮度，當光線較亮時發出聲光報警，效果不錯，這是專為學生、電子初學者學習實練電子技術做電子實驗配套的套件，電路簡單，按照原理圖裝好就可測試其功能。注意：本站配的是散件電路板是萬能板，自己根據原理圖想怎么焊接就怎么焊接，比較靈活，介也有一定的難度，歡迎大家試作。
工作電壓：3V-5V

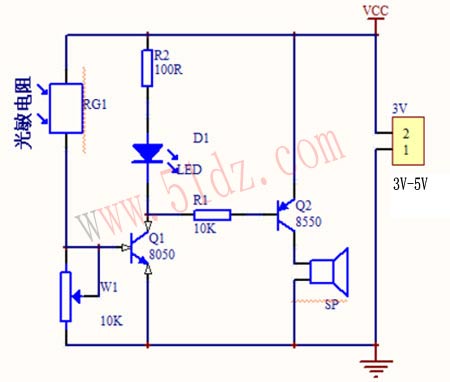

二、電路原理圖及原理

W1是可調電阻用于調節感應靈敏度，RG1為光敏電阻，當光線較亮時光敏電阻阻值減少，流入Q1的基極電流較大，三極管集電極的電壓降低D1被點亮，R2為限流電阻。同時通過R1流入Q2的基極電流也較大。Q2進入飽和狀態。SP1是蜂鳴器她得電后也開始鳴響報警。

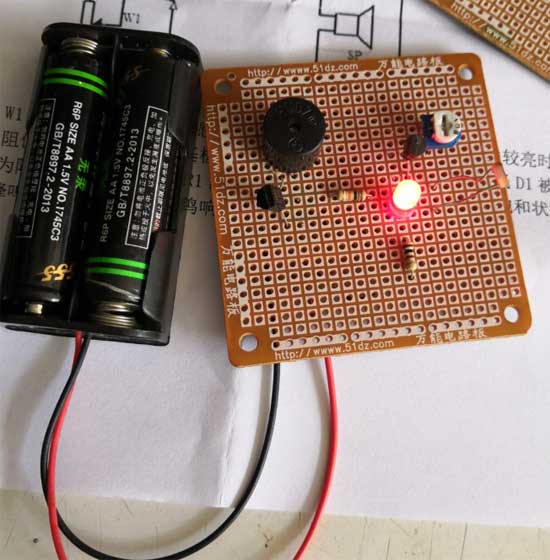

裝好正見圖：

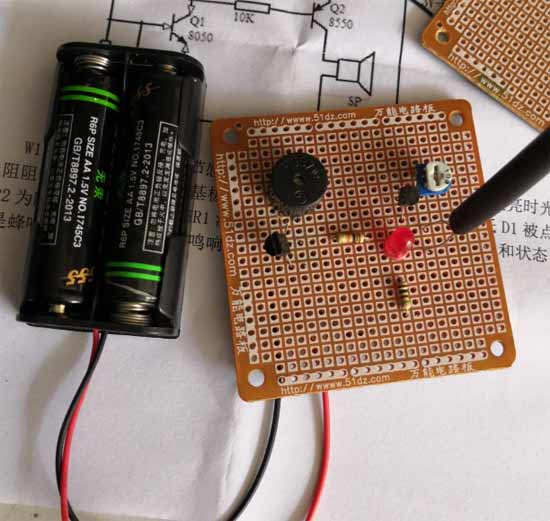

白天光線比較強給光敏電阻套上一個黑色的膠管遮住就看不見光了，也就不發光和報警了。

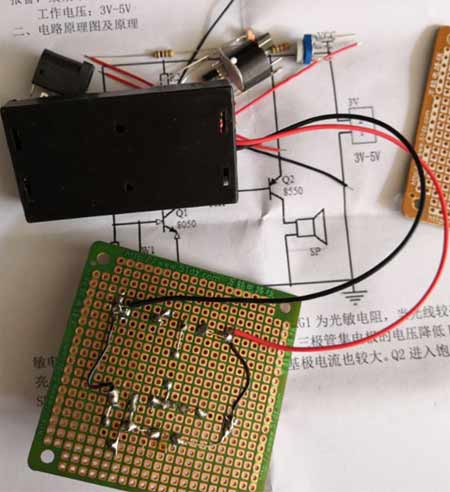

焊好的背面圖，因為電路比較簡單，大家可以焊得更漂亮美觀一些。

S8050  NPN型 ；S8550  PNP型 TO-92封裝  管腳圖

注意：用萬能焊焊接，隨意也有難度，8550和8050的位置不要弄混了，腳的引腳圖如右圖，三極管有字的一面面向我們時，左邊起E、B、C三腳，這個電路不是很復雜，只要你看懂原理圖，按照原理圖安裝無誤，是一次成功的。
更多電子制作，請訪問/，本站會不停的上傳一些趣味小套件供大家學習，玩樂。
