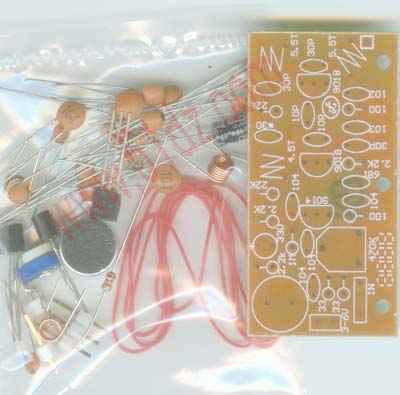

      新3管无线话筒元件包
      商城价格:¥5.00 元  免费注册有礼送
      贵宾价格:¥4.25 元  加入贵宾更优惠
      单件重量:11 克(仅供参考,包装重量另计)
        货源充足 支持零售   加入收藏  我要评论
      点这里将商品放入购物车

      如果您喜欢该商品,您可以放入购物车!当您选好商品后,您可以留下您的地址和电话并提交订单,本站会按顺序处理!

      请您放心,提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法,仅仅只代表了您临时的潜在需求,您完全可以决定不购买,并且不需要任何理由。

      注:本站图片仅供参考!因各种原因,图片与实物不一定相符,不便之处敬请谅解!我们会尽快改良!

         增强型无线话筒,FM调频工作方式,音质好,用普通的收音机即可收听;巴舶焉粜藕疟湮缧藕藕,先经一级音频电压放大再送调制级,这样可以拾取更远更微弱的声音。振荡调制后的高频信号再经一级调谐功率放大才送天线发射,发射距离更远及减少手碰天线对振荡级的影响,减少谐波。按照本电路装好后,频率大概在83MHz左右,只需把线圈L的匝距拨开一点,使其振荡频率工作在88MHz—108MHz即可,就可以配合任何FM收音机接收到该高频信号,并从该高频信号还原出声音信号。另外装有外接音频插座及可调电阻调节输入音频信号的衰减量。一、性能参数:
      频率范围:80MHz—103MHz   (按电路图参数,只调整线圈匝距)
      工作电压:1.5V –9V
      发射半径:大于100米   4.5V电压,普通收音机接收,无线话筒天线为50cm长的细导线,在高楼房住宅区做的实验)

      下面是原理图及工作原理:

      MIC先将自然界的声音信号变成音频电信号,经C2耦合给Q的基极进行调制,当有声音信号的时候,三极管的结电容会发生变化→振荡频率发生变化,完成频率调制,即调频。再经C6耦合给高频调谐放大电路对已调制的高频信号放大,再通过C12、L3和天线TX向外发射频率随声音信号变化而变化的高频电磁波。
      其中R1为话筒MIC的偏置电阻,一般在2K—5.6K选取。R4为集电极电阻。R5为基极电阻,给Q1提供偏置电流。R6为发射极电阻,起稳定Q1直流工作点的作用;Q2、R7、R8、C4、C5、L1、C8、C7组成高频振荡电路,R7给Q2基极提供偏流,C5和L1振荡回路,改变其值可以改变发射频率,C8为反馈电容,R8起稳定Q2直流工作点作用,C7隔直流通交流电容;Q3、R9、R10、L2、C10、C11组成高频功率放大电路。R9给功率管Q3提供基极电流,C10和L2放大调谐回路,和振荡回路C5和L1调谐在同一频点时获得最大输出功率,发射距离最远。
      我们将发射频率设计在FM收音机波段,因此可以配合任何FM收音机接收到该高频信号,并从该高频信号还原出声音信号,从而完成各种用途。

      PCB板图如下:

      下面是装好的成品板如下:

      批量价优.

      如果大家还有什么问题,上面有站内搜索,可在本站搜索相关文章 《 自己动手制作无线话筒》有更多的说明。

      此板常见用途:
      1、无线话筒:用户在唱歌、讲话或表演时可630度的任意转动和移动,电线不会绊脚、扯腿。
      2、无线广播:老师讲课时可现场转播;也可以播放音乐、新闻、通知等,用FM收音机接听。
      3、无线叫卖器:在街上推销商品,用无线话筒叫卖有一定新颖性,比有线话筒的广告效果更好。
      4、无线窃听器:具有一定隐蔽性和安全性,可在远处用收音耳机收听,不用担心现场碰面尴尬。
      5、无线报警器:可实现一定距离无人值守。例如在二楼监听一楼之门锁声音,起防盗报警器作用。
      6、无线电子门铃:利用无线传播门铃声音就可做成无线门铃,配对使用还可改装成无线对讲机。
      7、无线电子乐器:将口琴、二胡、吉它等乐器声音用收音机接收再用放大器播出,音乐效果更好。
      8、电子助听器:调节收音机或话筒音量,将声音放大后再送入耳机,可以有效改善聋人听力。
      9、声控小彩灯:将大功率功放输出端的音箱改接成瓦数相当的6V、12V电灯泡,调节音量合适位置。
