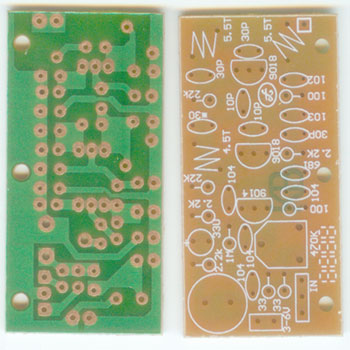

新3管無線話筒板，新電路板，進行了重新排版布線，這是在以前的第一代、第二代、第三代的基礎上改進出來的最新款的板，這使得無線話筒的工作效果更好。FM調頻工作方式，用普通的收音機即可收聽。
本站那幾款板庫存售完后將不會再生產，以后都是這款板了，并且這款板沒有印上本站網址，適合電子愛好者批發后再零售。
工作原理：話筒把聲音信號變為電信號后，先經一級音頻電壓放大再送調制級，這樣可以拾取更遠更微弱的聲音。振蕩調制后的高頻信號再經一級調諧功率放大才送天線發射，發射距離更遠及減少手碰天線對振蕩級的影響，減少諧波。按照本電路裝好后，頻率大概在85MHz左右，只需把線圈L的匝距撥開一點，使其振蕩頻率工作在88MHz—108MHz之間即可，就可以配合FM收音機接收到該高頻信號，并從該高頻信號還原出聲音信號。
本板另外裝有外接音頻插座及可調電阻調節輸入音頻信號的衰減量，這適合做MP3、MP4、電腦的音頻發射器。備注：本站的老客戶就知道了，五一電子是做無線話筒元件包郵購工作最早的、品種最多的、數量最大的電子元件郵購服務商家，信譽是有保證的，請大家放心郵購！
一、性能參數：
頻率范圍：80MHz—108MHz （按電路圖參數，調整線圈匝距）
工作電壓：1.5V –9V
發射半徑：大于100米 （ 4.5V電壓，普通收音機接收，無線話筒天線為50cm長的細導線，在高樓房住宅區做的實驗）
電路原理圖和制作說明請參考：
