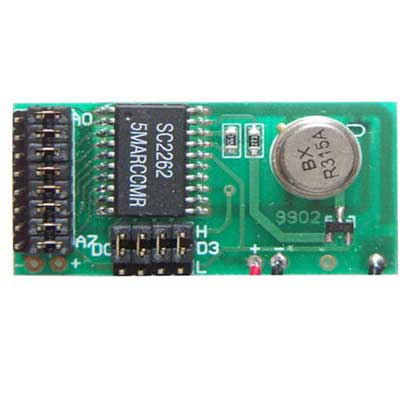

帶編碼無線發射模塊02， 該發射模塊體積小，工作電壓范圍極寬（3V－12V），發射功率大，功耗低，廣泛應用在簡易數據無線傳輸，無線遙控，防盜報警等場合。
性能指示：
工作頻率：315MHz。 調制方式:調幅方式發射。
發射距離: 50－180米。 工作電壓: 3-12V。
靜態工作電流: 0mA。 發射時工作電流：10mA左右。
編碼IC：PT2262（或兼容型號） 出廠振蕩電阻: 1.5M 。
外接天線: 10cm多芯或單芯普通導線。 尺寸: 長*寬 40*20mm。
振蕩電阻可以按照客戶的要求更換.
2262 2272編解碼IC應用原理簡圖以及振蕩電阻對應表格如下：
/pic/baoj/jf001.jpg
地址碼的學習和刪除通用方法
學習的方法:一直按住學習按鍵不要松手大約4秒鐘以后,學習指示燈亮,然后松開學習按鍵,按遙控器的按鈕,如果學習成功指示燈會立即熄滅,學習不成功指示燈不會熄滅,過5秒鐘自動退出學習狀態.每學習一個遙控器,需要重復以上的操作.
刪除的方法：一直按住學習鍵7秒鐘左右不要松手，學習指示燈亮閃爍3次后，以前學習的地址碼都會刪掉。
無線發射和接收工作的必要條件
1. 發射和接收的頻率要絕對一致.如:315MHz或者433.92MHz
2. 編解碼IC的型號要求能夠配對.
3. 編解碼IC的振蕩電阻要符合技術要求.
4. 編解碼IC的地址要一一對應.
5. 編解碼IC的數據要一一對應.
6. 發射和接收電路的工作電壓要符合技術要求.
無線接收模塊
無線發射模塊
