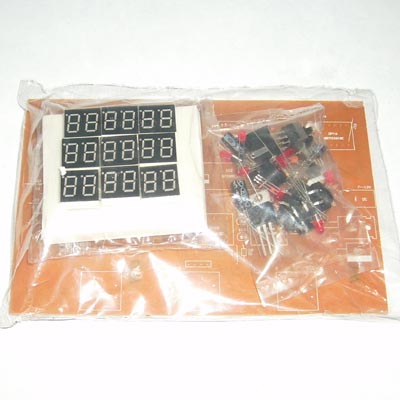

象棋計時器電路散件：本套件含電路原理圖，元件清單，芯片已燒錄好程序，功能說明等等。

更改：(電路板上R7、R8、R9標注為51，改為使用2.2K的)

成品板68元，接通電源即可工作。散件是需要自己組裝后才能工作，現在象棋程序都已經寫好了，芯片里面的程序已寫好，大家裝好就可以用了。值此計時器推出之際，順便贈送象棋四大名局給大家，這是一個FLASH，點了棋局名后，就可以點下一步上一步了。

經過幾個月的努力，終于完成這個FLASH，以后有時間的話，我要將它做成打譜一體的，因為我覺得用虛擬機很多電腦不支持，還需要安裝，而采用JS加CSS的，文件太多，消耗服務器資源較大，而FLASH播放器基本上已經普及了，只需一個FLASH，體積又小，文件又小，用起來又很方便。先給大家演示一下。

/7.swf

 裝好后成品如下：

使用說明：

1、給板接通7-12V的直流電源，這時板上A、B、C、D四區數碼管分別顯示0：00：00、0：00：00、1、0：00；表示預備狀態，A區表示紅方累計時間，B區表示黑方累計時間，C區表示當前步數，D區表示當前步所用時間。

2、此時紅黑方任意方按自己的按鍵，對方累計時間秒點閃動，當前時間從0開始計時，表示對方應該行棋，5秒后計時器開始發出警告音，10秒后停止計時并長響報警表示超時為負。

3、如果紅黑方在10秒之內能完成走棋，并立即按下自己的按鍵，當前步走時會累加到自己的累計時間，同時對方計時開始。如果時間小于5秒，累加時間按5秒計算。

4、走棋結束后，按中間按鍵2秒后松開，可以全部數據清零，進行第二盤計時。如果再按中間鍵2秒后松開，可以進入設置狀態，可以設置每步最長走時間，可以設置報警剩余時間，可以設置發聲方式，計時設置模式。

如果用戶對以上程序的功能不滿意，則只能是自己重新在寫，有了本站的單片機開發板就可以進行該項工作了。

注意：有能力的用戶自己也可以編，如果用戶的程序寫得很好的話，最后還可以賣給本站，或者賣給本站的其他朋友。

原下圖如下:

本站套件不提源程序，套件里面已燒錄好程序，安裝無誤應該是一次性成功，不會安裝的朋友可以購買本站的成品板，謝謝合作。

1、要求用匯編語言寫成，詳細注解和子程序功能說明，方便以后做程序的修改和功能調整。

2、畫一個框圖，也就是流程圖，方便以后做程序的修改和功能調整。

3、硬件組成：一個40PIN芯片和六個三極管帶動18個LED數碼管，另有三路按鍵和一路聲音輸出。

4、本硬件原理圖是經過我仔細設計的，本來可以接6路按鍵，但受外觀限制，只用三只按鍵。

5、我估計這是硬件成本的最低方案，本站保留本原理圖原創著作權，他人不得用于商業用途。

6、功能要求：按鍵手感舒適，防抖動效果良好，不會產生誤操作（或者小于2%，我自己寫的程序最佳狀態可以達到計算器效果，誤操作小于1%。）。

7、板上左上六位數碼管顯示紅方累計時間，時間不會走動，僅顯示紅方走時的時間和。

板上右上六位數碼管顯示黑方累計時間，時間不會走動，僅顯示黑方走時的時間和。

進入計時狀態后，所有數碼管為0，回合數顯示1，四位臨時記時開始按秒記時。

8、K1、K2、K3分別為紅方OK、開始、黑方OK鍵，計時狀態時，紅黑方走完棋后按自己的OK鍵，自己的走棋時間累加，對方開始計時。對方計時時，按自己的OK鍵無效，按K2鍵，可以暫停計時，再按K2可能接著走時（相當于封盤）。每次對方計時時，回合數加1，回合數最小值為1，最大值為199，由于只有兩位數碼管，第100回合及以上只顯示后兩位，百位數隱藏，但回合數以2秒的頻率閃動，即亮一秒，滅一秒，以示區別現在是第100以內的回合，還是第100以外的回合。
（說明：奇數一定是先手方，耦數一定是后手方）

9、計時狀態時，2位公共秒點亮半秒熄半秒，同時被計時方的累計時的4位秒點亮半秒熄半秒，等待方的秒點長亮。

10、計時狀態按一下K2進入要封盤狀態，全部LED管閃動，秒點狀態不變，以區別輪到哪方走時，封盤狀態時;封盤狀態時，全部LED閃動3秒后，再顯示1秒設定的規則（規則不閃），如此反復。

11、封盤狀態時，5分鐘無操作，自動進入睡眠（關機），下次按POWER時醒來，狀態不變。

封盤狀專時，再按K2進入續盤，續盤就進入走正常計時狀態，各計各的時間。

12、封盤時，長按K2兩秒后松開，全部LED清零，回合變成1，等待計時，進入新的一盤初始狀態的封盤狀態，再按一次K2就可以正常計時。

13、新的一盤的初始狀態的封盤狀態時，長按K1兩秒后松開，進入設置狀態：
此時，全部秒點長亮，從最上的左向右數，12位顯示每步棋的最短時間，在1-15秒內設定；34位顯示倒計時報警時間，在3-60秒內設定；56位顯示聲音狀態設置，在1-7設定{其中1表示全靜音，2表示僅有按鍵音，3表示倒計時5秒響一次（響1秒），4表示倒計時2秒響一次（響0.5秒），5表示1秒響一次（響0.4秒），6表示1秒響兩次（響0.2秒）。按鍵音全部都是響0.2秒。}；78顯示兩橫，表示無意義；9/10/11/12分別顯示每步棋的最長時間的分鐘數和秒鐘數，任何一方走時超過了該時間即算輸棋。一旦有人輸棋，停止計時，報警長響。

14、進入設置狀態時，按K1，可以讓每步最少秒數、倒計時報警時間、聲音方式、每步最長時間的分或者秒這五個數輪流閃動，按K3可以讓閃動的數加1并且循環。

15、設置狀態時，按K2可以退出設置到封盤狀態，等待啟動計時。

16、任何狀態，長按k2五秒鐘以上，自動進入封盤狀態并睡眠，等待下次使用。每次復位開機后是顯示上次的封盤狀態，然后長按K2兩秒松開可以初始化計時器，初始化后可以通過K1/K2進入相關設置，不論設置與否，不是在設置狀態也不是在計時狀態就是在封盤狀態。

17、睡眠后，整機電流小于0.1MA,這時只有硬件復位（POWER電源開關）才可以開機，POWER永遠只能開機，不能關機。

18、計時狀態時，已經分出勝負，聲音長響15秒后停，再空閑5分鐘后，初始化計數封盤并自動睡眠，以便一次一開機就可以進入計時狀態。

 以上是我對這個象棋計時器的設計要求，我自己認為已經是比較完美的功能了，不知你是否還可以給點改良意見。
以上還沒有要求記錄全部的歷史數據和當前盤的歷吏數據：
應該要求是可以查看最近20盤的戰績的，只不過我擔心你的水平還不能完成，如果你可以完成的話，就在上面加多一個狀態：歷史查看，可以查看最近20盤的規則（最短時間和最長時間）和走時總時間、總回合以及誰勝誰負（記錄1盤8字節足夠）。（這個功能很重要！下一版本中一定要加上去，所以，這次請你將程序一定寫規范一點，條理清晰，注解詳細，子程序也要說明清楚，希望你寫
的程序在以后的象棋電子棋盤程序中也能有用，讓你有最大收獲，讓我有最大回報。）

或者還可以查看當前盤的最近50步的用時（記錄一步用時只需要2字節）。STC89C51內有512字節內存，內存多的是。
