74HC14,CD74HC14,CD74HCT14(高速CMOS邏輯--六反相施密特觸發器) ，全新正品，雙列直插14腳。
簡述:CD74HC14、CD74HCT14由高速CMOS(HCOMS)工藝生成，它有同LSTTL差不多的速度，卻有CMOS電路的低功耗特性。所有的門都能驅動10個LSTTL門。74HCT系列引腳上兼容標準的74LS系列。CD74HC14,CD74HCT14功能:6路獨立的反相的施密特觸發器。
特性:
- 非受限的上升沿和下降沿時間
- 特別高的抗噪能力
- 扇出（驅動）能力： (在溫度范圍內)
- 標準輸出 . . . . . . . . . . . . . . . 10 LSTTL Loads
- 總線驅動 . . . . . . . . . . . . . . . 15 LSTTL Loads
- 寬工作溫度范圍 . . . –55°C to 125°C
- 對稱的傳輸延遲和轉換時間
- 相對于LSTTL邏輯IC，功耗減少很多
- HC Types
- 工作電壓：2V到6V
- 高抗擾度: NIL = 30%, NIH= 30% of VCC at VCC = 5V
- HCT Types
- 工作電壓：4.5V到5.5V
- 兼容直接輸入LSTTL邏輯信號, VIL= 0.8V (Max), VIH = 2V (Min)
- 兼容CMOS邏輯輸入, Il  1μA at VOL, VOH

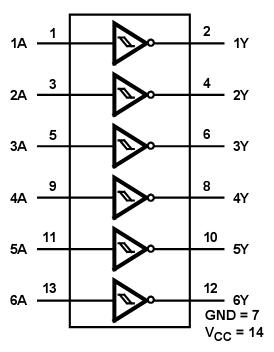

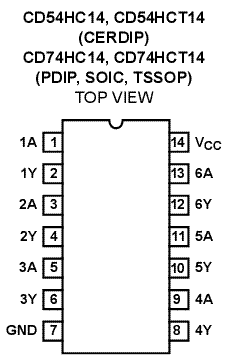

引腳圖 內部功能圖
