平面旋轉LED點陣板A    功能介紹：
1、可以靜止顯示多個英文或者漢字，可以滾動顯示100個漢字（200個英文）的廣告內容。
2、顯示內容在一個平面以圓型懸空展示，四周圍觀的識字的人員都能讀懂顯示內容。
3、耗電量極小，3V、5V伏供電可選，用電池供電建議選用低電壓芯片（轉速較慢，會有輕微閃爍）。
4、適合商場柜臺、店鋪、地攤、夜市等廣告展示用，也適合業余愛好者制作自我欣賞。
5、8級亮度可調，1800mah電池充一次電在適中亮度時，每天運行2小時，可以運行6天。

特點介紹：

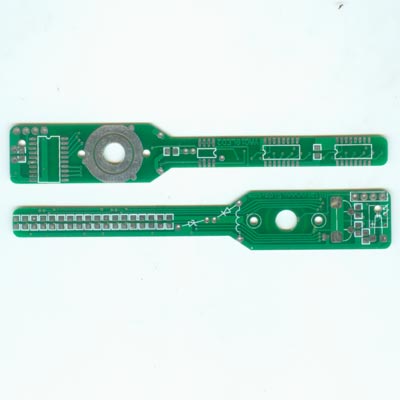

1、0.8mm厚超輕超小的條型電路板裝上貼片發光二極管，圓角線路板，使用安全；
2、采用本站STC12系列單片機芯片，需用本站單片機開發板更改顯示內容，用戶必需懂單片機；
3、本站有配套的文字、圖片轉換成數據代碼工具，源程序已經公開，本價格已經包含這些費用。
4、電路原理圖廣告內容滾動顯示，顯示亮度可調，4052可儲存近100個漢字！
5、夜晚使用時可以用低亮度，本產品不適合在白天太陽光下工作。用戶自行開發改裝者除外。

安裝示意圖如下圖所示：

沒有元件的朋友可以直接購買本站的套件/0/s---2518--.htm

責任說明：
套件就是還需要自己裝配，包括電子元件焊接、塑料盒挖孔開洞、打螺絲定位固定等等都需要依靠經驗的復雜動作。本套件必須用戶具有相當的電子技術、單片機技術以及實踐動手能力，本套件提供全部元件（電路板、單片機芯片、595串行輸出驅動芯片、紅外發射管、紅外接收管、貼片發光二極管、電動機、電路板連接器、晶振、貼片電容、貼片電阻、盒子（白色或者紅色）、固定螺絲）和電路原理圖，電刷需要自制，如要改裝成無線輸電方案，也請自行準備相關元件！用戶必須明白，可能會由于各種意想不到的原因，導致裝配不成功而面臨慘重失敗，五一電子不承擔任何損失，萬一不成功，我們會建議您再買一套。如果要請本站幫用戶組裝一部分內容，每臺加收20元制作費。

提示：
1、電刷可以用較長的元件引腳、或者0.5mm的銅線自行加工，請注意，電刷兩電極之間一定要加短路保護，因為距離近，在調試時會難免有短路。
2、用電刷供電，如果電刷壓力大并且轉速快，會很容磨損電路板上的電刷軌道，建議自制軌道給電路板供電。
3、用電刷供電會有一定的噪音，會對轉速有一定的影響，如果不是要用電池供電，請盡量選用5V供電套件，方便日后改裝成無線輸電轉板。
4、無線輸電的不足之處在于成本高、效率低，但又具有無電刷噪音、轉動更平穩等優點。（轉動更平穩同時顯示內容也會更平穩。）
5、僅管本LED轉板體積小，重量輕，但是仍然需要做重心校正處理，否則，電動機轉動時會振動。重心校正可以加大焊錫點，改變電解電容的安裝位置。
6、重心校正的方法：將線路板中間的大孔穿入一根細鐵線（用銹花針掛起來也行），在重力的作用下，那一邊向上轉就說明那一邊輕。
7、再次申明：不懂電子、單片機者請不要購買本套件，自己沒有備用元件、沒有齊全工具者不要購買本套件，裝不好不能報怨本站！

請注意：本商品和49.99元的《平面旋轉LED點陣套件》原理圖、元件、程序全部相同，區別在于電路板不同，成本稍高，發光二極管的位置有盡量的向外移動，站長個人覺得這樣會可能會好看一些。顯示字符的效界大家可以看照片，購買時請注意。另請注意：本商品出售的是元件包，不是成品。平面點陣的電路原理圖請點這里。
