什么是對講機？對講機的英文名稱是：two way radio，它是一種雙向移動通信工具,在不需要任何網絡支持的情況下,就可以通話,沒有話費產生,適用于相對固定且頻繁通話的場合。對講機的種類繁多，本站為大家提供的是一種玩具性的對講機套件，這既可以提高自己的動手能力，又可以學到一定的技術知識。

如果要實現對講功能需裝配2套（1對）本機

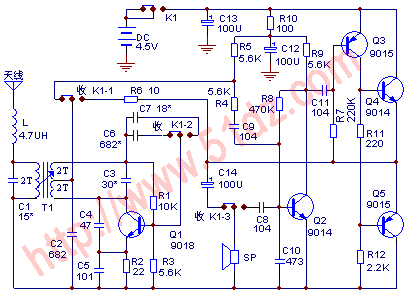

電路原理圖：

工作原理：

如圖，Q1高頻管的集電集到發射極接有C4正反饋電容，這個正反饋信號會使用電路產生高頻振蕩，同時，由于天線會接收到空中的電磁波，并通過L加到T1，使得Q1能根據空間電磁破的變化而振蕩也發生變化，起到靈敏度極高的超再生檢波作用。超再生檢波出來的音頻信號通過R4C9傳輸到Q2進行前置放大，經過前置放大后的信號就可以再經Q3推動、Q4、Q5功率放大去推動SP揚聲器發出聲音了，這就是對講機的接收過程。通過調節T1的磁芯、C1、C3、C4還可以改變接收信號的頻率，當接收頻率剛好等于當地廣播電臺的頻率時，還可以當收音機用。

當需要講話時，請接下“收”開關，這時，SP喇叭原本是接在輸出發聲的，現在變成了當作話筒來拾取音頻信號了，SP的音圈隨著聲音的振動感應出微弱的電信號經過Q2放大，再經過經Q3推動、Q4、Q5功率放大后加到了Q1的集電集，Q1的集電極電壓會隨著聲音的變化而變化，經過，導致了Q1的高頻振蕩信號幅射到空音的強弱也在隨聲音變化而變化，這時本機就相當于是一個小小的無線發射臺了。

因此，本對講機要保證發射的頻率和接收的頻率是一樣，才能完成對講，因此本元件包給大家配了多只電容，可以確保大家安裝后都能可靠的對講。說明：剛裝好的電路板，隨便接上一根天線一般就能在幾米內對講，這是本站能保證的。然后，請大家慢慢拉開距離，越調試得好，距離就越遠，需要更遠的距離，請配更好的天線和更高的電源電壓，這還需要大家自己去探索。

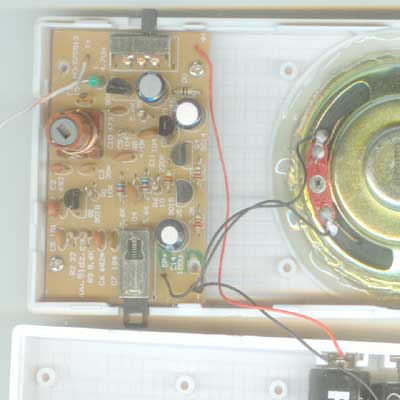

裝好的成品并帶有外殼的圖如下，此元件包，是不包含外殼，喇叭，螺絲，電池彈簧片等等元件。

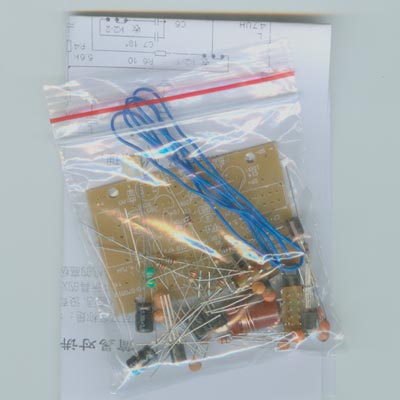

本套件包含有電路板，所有電路板上的元件，天線，制作說明書，膠袋包裝。

由于本站主要是為了讓大家在玩的過程中就學到技術，本站只提供最基本的需求，不提供對講機的高級配置，以下是詳細介紹和說明：

1、本站業余對講機發射頻率為在業余頻率27MHz或者49MHz左右，建議配置兩米長左右的拉桿天線，否則，發射距離會很短很短。

2、為了提高無線對講距離，本機最佳電源電壓為9V，建議用兩至三塊舊手機電池串聯供電，這樣可以加大發射距離。

3、為了降低成本，本元件包僅僅只包括圖中看到的電路板以及板上安裝的元件——電源開關、對講開關、接收發射可調線圈、高低頻三極管、電阻和電容。天線

4、本元件包不含外殼、電池盒，喇叭等，當然，電路原理圖，注意事項說明還是有的，這點請大家放心。

5、本站有專業的電子工程師，現在的對進機線路基本上達到了一個全新的水平，裝調容易，原理清楚，資料詳細，實在是電子愛好者不可以多得的優秀實習套件之一。

6、套件中已經有電路原理圖，制作注意事項，問題解決方法等說明。最后要說明的是：一個人買的話，建議買兩套，否則，只有一套的話，你就會只能自己一個人講沒有人收聽，而你又收不到別人講話。當然，你可以自由改動發揮，很容易再做成一個小功放、超再生收音機（改線圈）、喊話器（加1元錢的話筒）、斷線報警器、電子小喇叭等，當然，這些就請大家自己再參考《電子報》《北京電子報》《無線電》《電子世界》《家電維修》《電子文摘》《廣東電子》《家庭電子》……
