003家用功放套件：該機采用分立元件和集成塊相結合，本功放前級由運放JRC4558擔任輸入緩沖以及音調控制，本機瞬態特性、高頻特性、主觀聽感以及音調效果極佳。
本功放套件適合家用，店鋪功率放大場合都很適用。
該機功率放大級采用經典的互補對稱電路展寬電路的通頻帶；功率輸出級采用進口拆機件SLA4030大功率三極管模塊，這有利于提高功放的性能指標。
技術指標：額定功率：20W×2；峰值功率80W×2；頻率響應：20--20KHZ±3db；工作電壓：AC220V 50HZ；立體分離度：>60DB
規 格：17.5CM×17.5CM×5.8CM 重 量：1.3KG左右
電路：分音調板和功放板電源兩部分，它們通過一條8PIN的排線連接起來。本套件的元件也用兩個袋子獨立分開，安裝的時候一定要分開安裝，由于元件較多線路板元件排版比較密集，千萬不可盲目操作，一定要對照元件清單將元件和印刷電路板標示進行核對清點。
003家用功放套件說明：電路板兩板：音調板和功放板，所有元件兩袋包裝，雙16.5V的變壓器一個，220V電源線一條，配好旋扭，螺絲，上殼，底殼，面板。原理圖，元件清單，彩盒，制作說明可以由于篇幅較多，可以從網上下載。
電路工作原理：
雙16.5V的交流電AC-IN插座輸入，由整流模塊PBS156G整流和四個1000U的電容濾波后給整機供電。
Q6、Q7和旁邊的阻容元件組成音樂指示燈功能，左右聲道的信號分別從R61和R62輸入。當有音樂信號的時候，經C31送入Q7的基極進行放大，后經C32送給D3、D2倍壓整流，后經R55加在Q6的基極，使其正偏壓導通，接在Q6集電極上的LED1、LED2發光。當沒有音樂信號的時候，Q6失去正偏壓而截止，LED1、LED2熄滅。
功放前級由運放JRC4558擔任，信號從功放部分電路板上的蓮花插座輸入，經8PIN的排線連接到音調板，經R44、R45進入轉換開關K1（注：本板中沒有使用收音功能，所以沒有配其相關元件K1、R40、R41、RED、CN6、CN5。其中K1為音源轉換開關，要注意在標注的那組接腳接上跳線，否則沒有信號送往后級）經VR4聲道平衡調節后分別從C21、C22送往音調電路。本板使用的是衰減式音調控制，VR1為高音調節電位器，VR2為低音調節電位器，音調衰減后的信號分別從IC JRC4558的2腳和6腳輸入進行緩沖放大，分別從1腳和7腳輸出。一路經R61、R62去控制音樂指示燈，一路經VOL電位器進行主音量調節，后又經8PIN的排線送往功放板進行功率放大。
功率放大級采用經典的互補對稱電路展寬電路的通頻帶；功率輸出級采用SLA4030模塊BTL接法，通過各種措施來減少失真，展寬通頻帶，提高輸出功率。

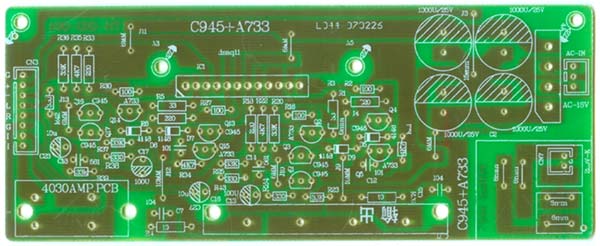

功放板光板圖下:

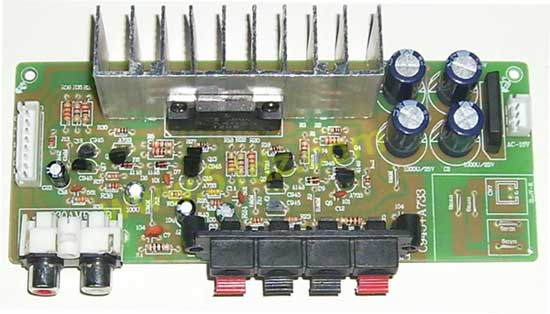

裝好的功放成品板如下圖:

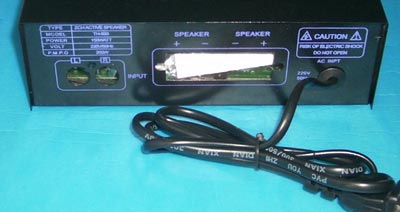

后面圖：

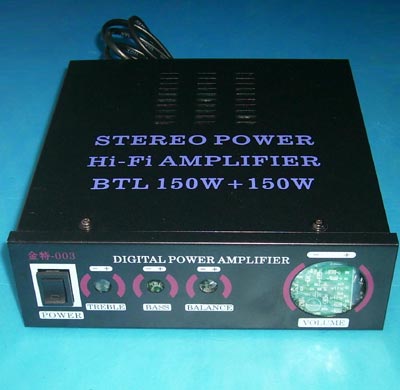

里面圖：
本功放套件適合家用，店鋪功率放大場合都很適用。
工作電壓： AC220V
鋒值功率： 80W＊2
前面板： 有左右聲道、音量、高音、低音控制，電源開關，指示燈
后面板： 喇叭輸出端子是線夾，信號輸入端是蓮花插座，電源線
003音調功放：原理圖、元件清單及整個制作說明全程下載
