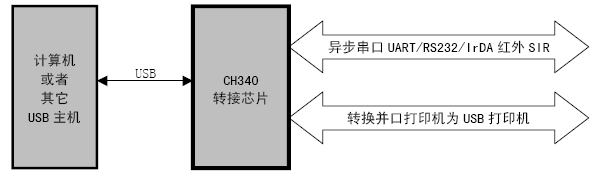

CH340 是一個USB 總線的轉接芯片 SOP-20全新原裝，實現USB 轉串口、USB 轉IrDA 紅外或者USB 轉打印口。
　　在串口方式下，CH340 提供常用的MODEM聯絡信號，用于為計算機擴展異步串口，或者將普通的串口設備直接升級到USB 總線。有關USB 轉打印口的說明請參考手冊（二）CH340DS2。
　　在紅外方式下，CH340 外加紅外收發器即可構成USB 紅外線適配器，實現SIR 紅外線通訊。

1、特點
● 全速USB 設備接口，兼容USB V2.0，外圍元器件只需要晶體和電容。
● 仿真標準串口，用于升級原串口外圍設備，或者通過USB 增加額外串口。
● 計算機端Windows 操作系統下的串口應用程序完全兼容，無需修改。
● 硬件全雙工串口，內置收發緩沖區，支持通訊波特率50bps～2Mbps。
● 支持常用的MODEM 聯絡信號RTS、DTR、DCD、RI、DSR、CTS。

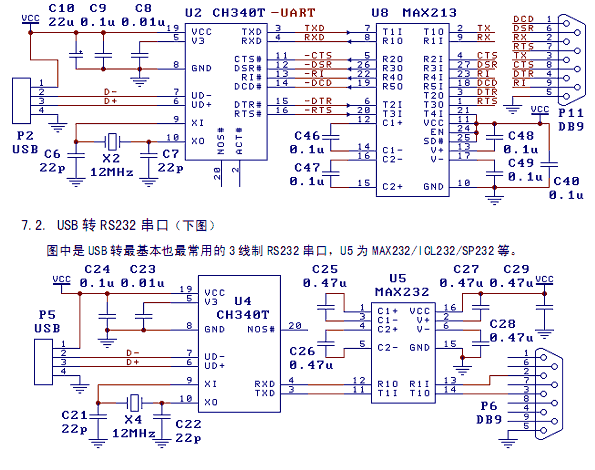

● 通過外加電平轉換器件，提供RS232、RS485、RS422 等接口。
● 支持IrDA 規范SIR 紅外線通訊，支持波特率2400bps 到115200bps。
● 由于是通過USB 轉換的串口，所以只能做到應用層兼容，而無法絕對相同。
● 軟件兼容CH341，可以直接使用CH341 的驅動程序。
● 支持5V 電源電壓和3.3V 電源電壓。
● 提供SSOP-20 無鉛封裝，兼容RoHS。

2、封裝

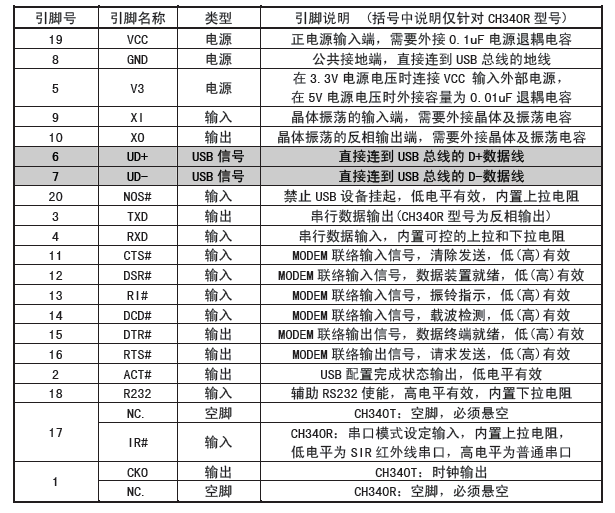

3、引腳

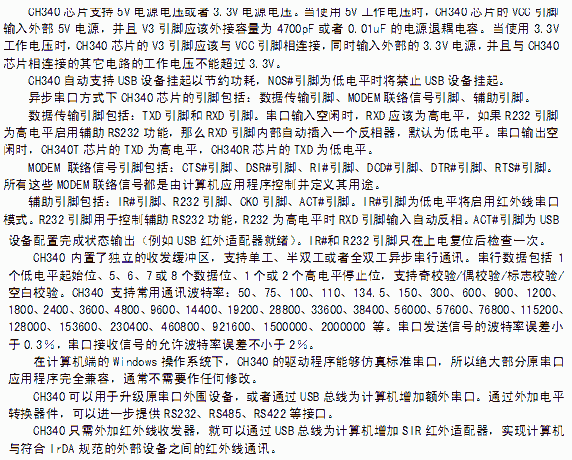

功能說明：

CH340芯片內置了USB上拉電阻，UD+和UD-引腳應該直接連接到USB總線上。

CH340芯片內置了電源上電復位電路。

CH340芯片正常工作時需要外部向XI引腳提供12MHz的時鐘信號。一般情況下，時鐘信號由CH340芯片內置的反相器通過晶體穩頻振蕩產生。外圍電路只需要在XI和XO引腳之間連接一個12MHz的晶體，并且分別為XI和XO引腳對地連接振蕩電容。

這是一款很好的芯片，本站的STC編程板就采用了該芯片。該芯片體積極小，才8mm*8mm那么大，兩邊出引腳貼片封裝，請小心引腳折斷而損壞，用該IC制作USB轉串口組件，一定要用極高的電子焊接功夫，購買本IC者，建議購買本站的感光電路板自制電路板，當然，如果自己請工廠做電路板的話，那就更好。

本IC雖然是國產，優點是穩定性、可靠性好，本站的STC板采用該IC在保證電源電壓穩定正常情況下，幾乎接近原始串口的效果！本IC所需外圍元件極少，采用12MHz晶振，電路簡單，驅動程序公開讓大家下載，驅動程序安裝簡單。裝好后的安裝方法和本站單片機板的安裝方法一樣。

（特別請注意：強列建議大家購買本站的CH340，因為本站雖然不保證大家自己能百分百制作成功，但是本站保證本站的芯片絕對是正品，組裝正確極易起振，穩定性好！市場上有很多該型號的芯片性能較差，對電路板設計要求極為苛刻，很不容易起振，制作容易失��！為什么這么說呢？因為站長以前買到過性能較差的CH340芯片，這其中的苦處很少有人能體會到。）

沒有購過本站單片機板的朋友和對電子沒有深厚功底的朋友請不要購買本IC！
