数字电路电子钟套件采用6位数字（二十四小时制）显示，格式为“时时：分分：秒秒”，电路板尺寸为330MM*70MM，是以前大屏幕数字钟的改进版，解决了以前大屏幕数字钟显示数字“6”和“9”不美观的现象；解决了发光二极管引脚焊盘间距过大容易插坏LED的现象；解决了用户如果自己安装外壳时，电源和外接调时开关不方便安装的现象。纯硬件电路，每个笔画由三个LED组成，频差为-200PPM的石英晶体定时，走时精度高。 工作电压：交流5V—9V，直流6V—10V。

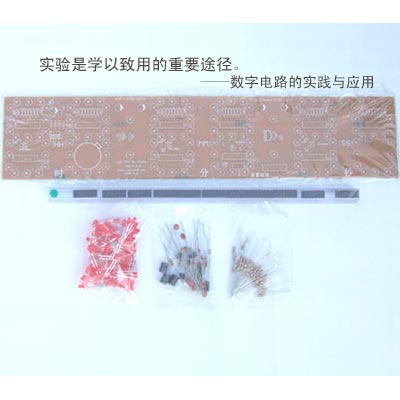

本套件主要元件有11个数字集成电路(CD4543 6个；CD4518 3个； CD4040 1个；CD4060 1个）、130个高亮发光二极管和52个电阻及其它所有元件用胶袋包成一包，配上电路板，会员价38.00元，欢迎各位电子爱好者一起动手制作。
套件内含有电路原理图等装配资料，电路板上也是元件装配图，适合学生、电子初学者、成人等学习、娱乐、装配用途。

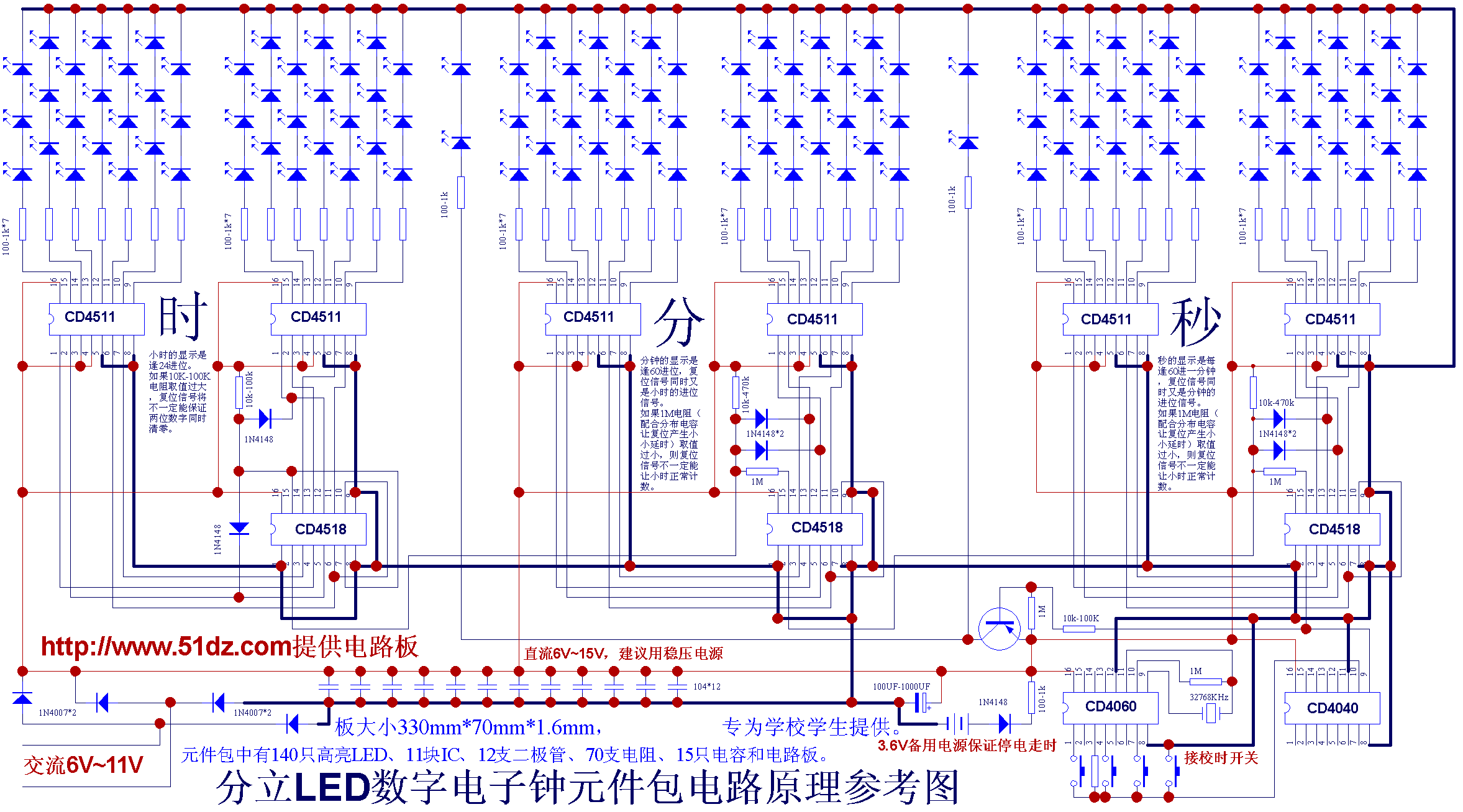

电子钟的电路原理图见后面（大图，绝对清晰） /pic/clock.gif(新款与老款的区别在于：新款采用CD4543做数码驱动要38元，老款采用CD4511做数码驱动要35元，新款图纸见本文底部。)
CD4543和CD4511的区别在于，CD4543显示6和9时更接近阅读书写习惯，而CD4511显示6和9时，看上去更象拼音字母b和q，最上面和最下面的一横的亮灭不同。
本电子钟为纯硬件电路，非常适合数字电路实践制作，是各学校、院校的电子实习首先套件！本电子钟走时由石英晶振决定，走时精度高，主要元件有11个集成电路、130个高亮发光二极管和53个电阻及其它所有元件用胶袋包成一包，配上330MM*70MM大尺寸的电路板，欢迎各位电子爱好者一起动手制作。
套件内含有电路原理图等装配资料，电路板上也是元件装配图，还送有部分备用元件，适合学生、电子初学者、成人等学习、娱乐、装配用途。
本电子钟装好后用于家中可以自我娱乐和欣赏，用于餐馆、商店、书店等公共场所还有一定的广告效果。当然，你可以利用本电子钟原理制作更大的电子钟，不过，这得看你愿意花多少钱了。由于本电子钟每个笔画都是独立驱动，因此你可以更改设计驱动可控硅或者继电器来制作几米高、十几米长、在几公里以外都能看到的超大数显电子钟了，当然，这是想象，因为那得花成千上万的人民币呀，光搭个架子的钱就不得了了。
信心的保证。本电子钟已经被多间学校采用（还有部队学校），他们都认为传统的电路比起用一块单片IC和数码管的电路更具学习性、创造性（再次开发），其中有一个学�；褂美醋隹际蕴饽�，效果很好。

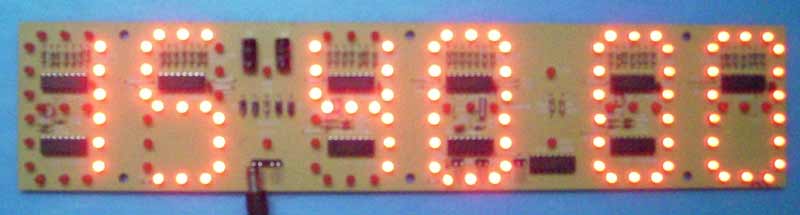

装好的成品晚上拍的照片：

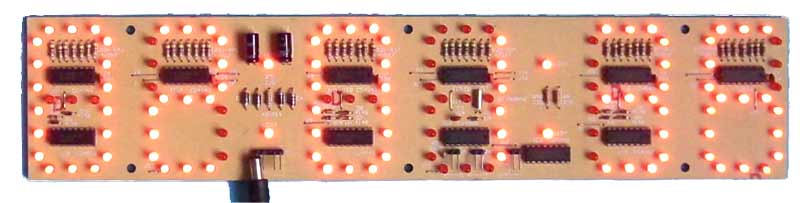

装好的成品白天拍的照片：
电源接线图：
板外接线图：（板外接线图只提供参考，具体元件没有配备）
时间设置： 板上不带设置开关，调整时间需要导线分别短接对应插针。
1.短接“COM”和“H”插针，快速走时显示，等“小时”显示到需要的时间后，断开短接；
2.短接“COM”和“M”插针，快速走时显示，等“分钟”显示到需要的时间后，断开短接；
3.短接“COM”和“S”插针，快速走时显示，等“秒钟”显示到需要的时间后，断开短接；
4.短接“COM”和“T”插针，停止走时。
电路原理和原理图：
