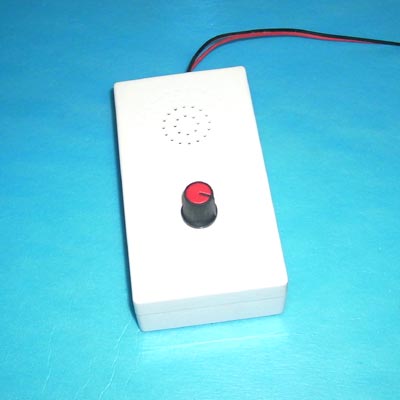

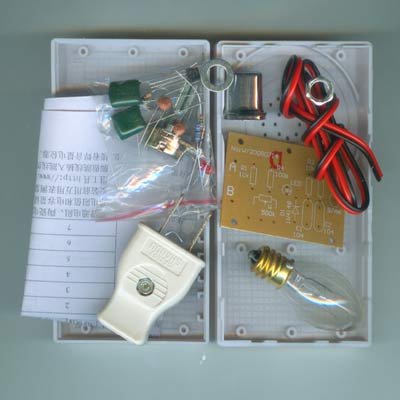

無極調光燈開關套件，本制作套件全部元件，220V燈泡、插頭、電路板，有外殼，本站僅售12.00元每套。裝好后的成品圖如下： 單線制，兩根線直接代替原來的開關即可。（外殼和旋鈕顏色和圖片會有不同，如特別需要請注明。）

 本電路采用雙向可控硅（雙向晶閘管）來調光，可以讓光線從弱到強均勻變化。雙向可控硅的外形和三極管一樣，很多朋友會誤以為可控硅也是和三極管一樣，是類似于基極電流控制三極管分壓限流來完成調光的。說出來不怕大家笑，至少站長十幾年以前有好幾年就是這樣認為的，畢竟，通過自學在很多方面的突破都是有一定困難的，那時學習條件也很差，很多都是停留在想象狀態，很少有書講得詳細，很少提到重點。
　　可控硅和三極管的共同點在于：都是電流控制器件，都可以起到開關作用；不同點在于：三極管需要電流持續控制，可精確控制，可控硅導通后可以撤消控制電流，控制電流失去控制作用，負載電流取決于負載大小，可控硅在無控制電流和負載電流情況下會自動關斷。因此，可控硅控制電流又稱觸發電流。這是可控硅的重點，如果大家認真理解并實踐制作實驗，這一關就過了�！�

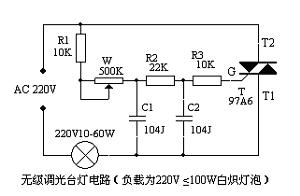

   電路原理圖和可控硅97A6的資料：

    本調光電路采用交流220V供電，可控硅會在每個電壓交變（正懸波的0電位）時自動關斷。平時由于R1、W、C1、R2、C2、R3的移相延時作用，會使觸發電流來得比較遲， 這是因為電壓通過電阻給電容充電，電容兩端的電壓相位會滯后產生延時，當W的阻值調至最小時，R1和C1組成第一級延時，R2和C2組成第二級延時，但是，由于R1、R2的阻值很小，當A端電壓上升時，T1的控制極仍能很快產生觸發電流導通，讓負載有電流通過；但是，當W的阻值調節到最大時，C1、C2上的電壓上升很慢，T1甚至在正半周結束了還沒有導通，這樣負載就沒有電流通過。通過調節W的阻值，可以調節可控硅在每個交流電半周期的導通時間的長短，從而達到調節負載消耗功率來起到調光的作用。
　　交流電壓的負半周工作情況和正半周情況相同，僅僅是電壓極性不同而已。由于可控硅是工作在開關狀態，可控硅本身消耗的功率很小，從而效率很高，本制作元件包配用的97A6可控硅，外形和9014的三極管一樣大，但是可以控制100W的燈泡（理論值220V時可以控制220W），如果換成用三極管串聯分壓限制電流的原理來控制調光的話，那得需要一個幾十W的大功率三極管才行，光散熱片的成本就高得不得了。（本套件調光中途會出一級變化，這是因為本電路未使用專用可控硅觸發二極管導致，是正�，F象。）
