1691 FM收音套件， CXA1191(1191一樣)是SONY公司開發的AM/FM收音機集成電路，（這里只用FM接收部分）。該集成電路靈敏度高，帶調諧指示，電子音量控制及功率放大電路，和CXA1691可以直接互換。

參數說明：
工作電壓：2-7.5V  靜態電流：9mA  頻率范圍：88.0MHz--108.0MHz

 FM廣播信號經天線接收后由C1、C2、C3、L1組成的帶寬濾波電路濾波，除去88.0MHz--108.0MHz以外的信號，然后從IC的12腳輸入到內部進行高頻放大，再經9腳外圍元件C5、PVC、L2選頻回路選出要接收的廣播信號去與7腳外接的C6、PVC、L3、C7組成的本振回路混頻，從IC CXA1191的14輸出10.7MHz的中頻信號，經10.7MHz的中頻濾波器濾掉10.7MHz以外的信號后從17腳輸入到內部進行中頻放大，后經內部電路和2腳所接的陶瓷晶振組成的鑒頻電路鑒頻，從23腳輸出音頻信號。23腳輸出的音頻信號很小，通過C16再從24腳送入內部進行音量控制、功率放大后，最后才從27腳輸出，經C19推動喇叭發聲。15腳為波段選擇引腳， AM接收時接地，FM接收時接103瓷片電容對地。19腳為調諧指示引腳，收到一定強度的信號后輸出低電平。4腳為電調音量控制端。

電路原理圖和原理：

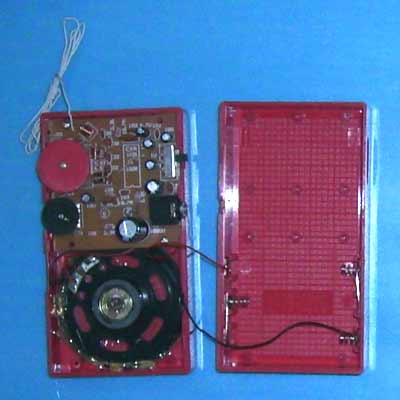

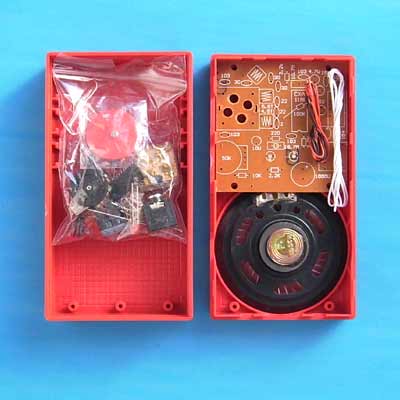

下面圖片為本站裝好的成品，你購買后，要通過自己裝配才可以。

  裝配注意事項：電路原理圖中的C18陶瓷電容，不能按照線路板上的安裝位置安裝，必需按圖示位置焊接在板背后。為什么？該電容主要用來給高頻信號提供短路回路，以濾除殘余在音頻信號中的高頻信號，改良音質的同時也有一定的去加重作用，但是，該電容的冷端（地線、公用線或者靠近地線、公用線的一般俗稱為冷端）距離1191IC的地線路太長，高頻信號在這段線路板上產生了較高的壓降，該壓降反饋到輸入端，導致IC內部信號放大電路阻塞從而產生雜音。因此，大家以后在設計線路板時，一定要考慮信號的回路，每個信號都有自己電流回路，而信號之間最好不要互相影響�，F在很多集成電路都是數字和模似混合集成電路，既有數字接地，又有模擬接地，有的還有前級地、后級地，大家在設計電路時一定要多花心思，必要時可以做試驗再改良。
