本板采用四位共陽數碼管做顯示，是在三位數倒計時/定時板的基礎上加多一位數碼管，加多了一個按鍵，同時加入了繼電器，可以算是三位數倒計時/定時板的升級版。使用STC12C1052單片機芯片，程序、引腳和Atmel公司的AT89C2051完全兼容。
電路原理：
電路采用掃描顯示接法，通電后，單片機芯片內部電路復位，所有IO口回到初始狀態。然后軟件編程先使P3.2口輸出高電平，P3.3、P3.4、P3.5為低電平，然后再給第一位數碼管要顯示的筆畫置低電平，經過一段時間后，把P3.3口置高電平，P3.2、P3.4、P3.5置低電平，再給要在第二位顯示的筆畫置低電平。。。顯示完所有位后又返回第一位，就這樣一直反復著。四位數碼管都是在不同的時間顯示，但由于轉換的速度很快，我們看到就好像在同時顯示一樣。K1、K2、K3、K4用于設置時間、模式、啟動/停止，也是接在P3.2—P3.5上，公共端接到P3.0口上，這樣就可以實現共用又不相沖突。P3.7輸出的響鈴信號經R1送到三極管9015進行放大，推動蜂鳴器發聲。P3.1用于控制繼電器，剛開始設置成高電平，當倒記時間到后，P3.1輸出低電平，Q1導通，繼電器吸合。

 電路板光板，使用T89C1051、2051、STC12C1051、1052等相兼容單片機芯片。需要你自己寫程序。

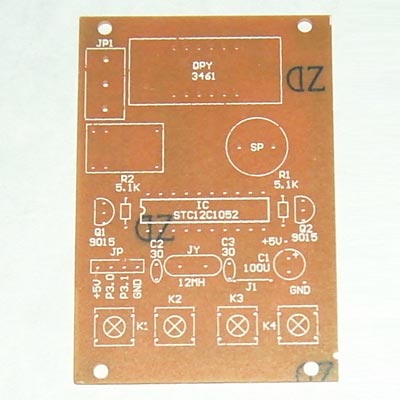

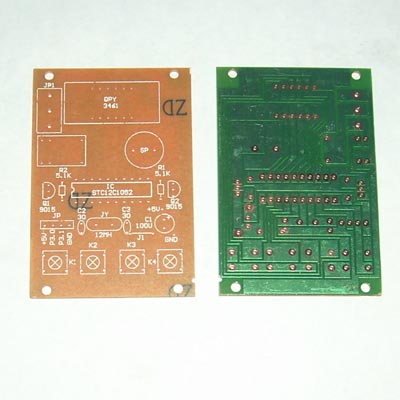

實物圖：

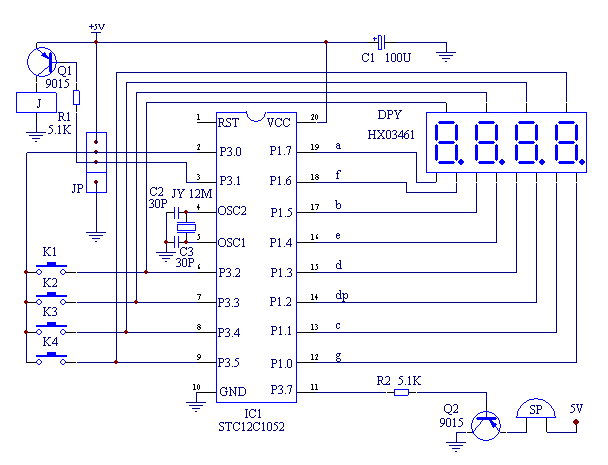

 電路圖：

元件清單：

      元器件及位號對照表
位號             名稱           型號及規格      數量
R1、R2        電阻1/8W±5%        5.1K           2
C1            電解電容           100U           1
C2、C3        瓷片電容           30             2
K1、K2、K3、K4   輕觸開關                       4
Q1、Q2        三極管             9015           2
SP            蜂鳴器                            1
             20腳IC座                           1
IC          單片機芯片        STC12C1052        1
              繼電器        JRC-21F 4100        1
JY            晶振             12MHz            1
DPY          數碼管           HX03461           1
JP            插針             4針              1
             電路板                             1
