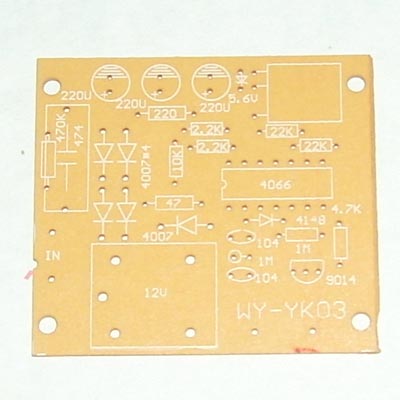

電路板光板，電路不是很穩定，易受干擾。電子愛好者可以試著去修改是其變得穩定。（板上高壓，在通電后不可以碰到電路板及上任何元件�。�

   采用家中普通的電視機、VCD、DVD的遙控器，對準該開關按下任意鍵，開關既從關變為開，再按下任意鍵，則又從開變為關。。。每按一次則電路改變一次狀態。接收電路部分采用一體化接收頭，電路簡單，遙控距離遠，約10米左右。

電路原理：
220V的交流市電經C1、R1降壓，D1-D4整流得到12V左右的直流電，經C2濾波R2限流后再經VD穩壓，C3濾波后得到穩定的5.6V直流電給紅外線接收頭和控制級供電。IR為紅外線接收頭，內部集成了紅外線接收、放大、解調電路,當接收到遙控信號時,輸出端輸出低電平.主要控制電路由四雙向模擬開關IC4066組成，功能引腳如下：

剛通電時，開關狀態是隨機的(有可能是開，有可能是關)假如8腳輸出低電平，三極管Q1截止，繼電器放開，用電器為關閉狀態，當接收到紅外線信號后，接收頭輸出端把IC 4066的13腳電位拉低→1腳和2腳斷開→D6由于R4的作用導通→5腳從低電平變為高電平→3腳和4腳導通，由于3腳原來為低電平→4腳、6腳也變為低電平→8腳和9腳斷開→8腳變為高電平，三極管Q1導通，繼電器吸合。8腳為高電平12腳也變為高電平，10腳和11腳導通；當再次按下遙控，接收頭輸出端把IC 4066的13腳電位拉低→1腳和2腳斷開→D6由于R4的作用導通→5腳從低電平變為高電平→3腳和4腳導通，由于3腳變成了高電平，后面的狀態和上一次相反，也就是→4腳、6腳也變為高電平→8腳和9腳導通→8腳變為低電平，三極管Q1截止，繼電器放開。再按一次則又翻轉一次。。。達到開關的目的。C5和C6的作用是使電路在一定時間內只翻轉一次。

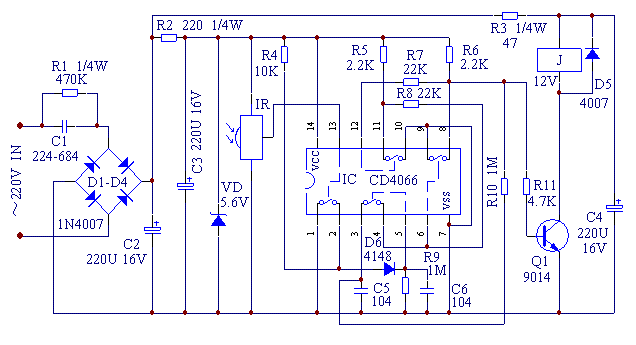

電路圖：

元件清單：

元器件及位號對照表
位號                名稱           型號及規格          數量
R1              電阻1/4W±5%         470K               1
R2                                   220                1
R3                                   47                 1
R4              電阻1/8W±5%        10K                 1
R5、R6                              2.2K                2
R7、R8                              22K                 2
R9、R10                             1M                  2
R11                                4.7K                 1
C1 4             00V CBB           224-684              1
C2、C3、C4       電解電容          220U16V              3
C5、C6           瓷片電容           104                 2
D1、D2、D3、D4、D5  二極管         1N4007               5
D6                                 1N4148               1
VD              穩壓二極管          5.6V                1
Q1              三極管              9014                1
IR              紅外線接收頭        TFM 5380            1
J                12V繼電器       JZC-23F（4123）        1
                 電路板                                 1

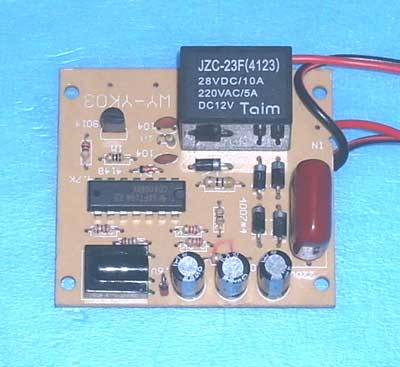

裝好的成品如下圖所示：
