| 大家看到的图片中的文字是用电动机带动LED转动，用单片机控制LED点亮和熄灭来形成文字的，这些文字一看上去，就象悬浮在空中的文字，上下左右无牵无挂，给人以美好的回忆和享受。而对于电子爱好者来说，自己制作成功这样的作品，给你带来的开心喜悦简置无法形容。
本价格出售的是套件包含文章尾部的例子源程序！本套件是散件，既可以安装成无线供电，也可以安装成电刷供电，必须装好才能用！包括如图所示的全部元件！是练习贴片元件焊接和单片机学习的首选套件。配的是兰色（绿色）其实兰色便宜过绿色，现在主要用兰色和红色发光二极管，可能有极个别的还有绿色。

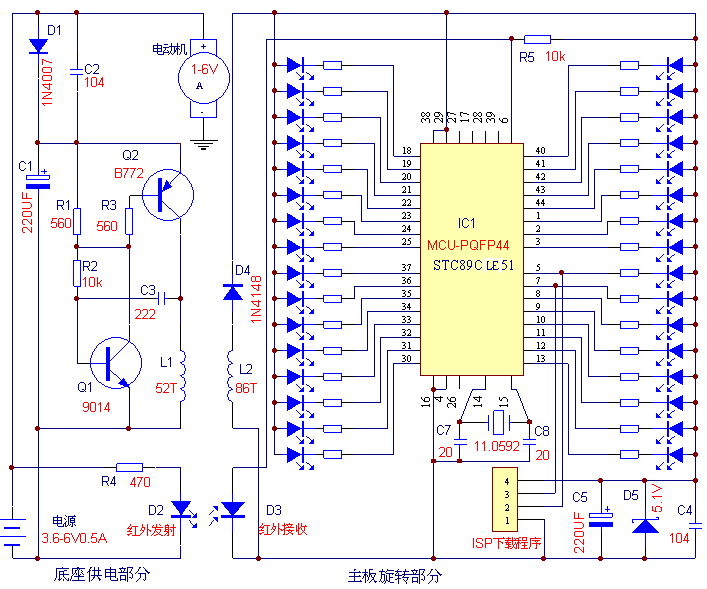

在整个组装过程中不但能熟悉机械结构组装，熟悉贴片元件的焊接，但是仍然需要制作者有相当熟练的技术水平，还要求懂单片机！不懂电子不懂单片机的朋友请谨慎购买！如果要请本站帮用户组装一部分内容，每台加收20元制作费。本制作难度相当高，制作成功与否跟本站无关，初学者可以动手尝试，但是制作不成功绝对不能有任何报怨！请事先就做好做不成功的准备。下面是电路原理图，原理图非常简单，单片机32个IO口分别控制16个红LED和16个绿LED；一个红外发射管，一个红外接收管，板上的红外接收管每转动一圈就会导通一次，让单片机知道从哪一点开始播放字符或者图象；无线供电部分通过线圈向主板供电，相当于变压器的工作原理：
给高速供转动的主板供电有哪3种方法呢？
1、用图上这种无线输电的方法，无触点，长寿命；
2、用电动机电刷的方法，简单有效；请注意：这样寿命很短，必要时请自行在电路板上加焊一层耐磨导电层，如果电刷触点不够光洁以及接触压力大，几小时就可以将线路板上的铜皮磨穿。（即便磨穿了也不必担心，大家都是焊接高手，焊上一块补上就行了。本站现在已经在五金厂专门订制了进口材料的电脑制作的碳钢弹簧和锰钢片做电刷，经试验，非常耐磨！）
3、直接用电池给主板供电，电池装在主板上随主板转动，成本高，寿命短，影响转速。
电路板安装的示意图：

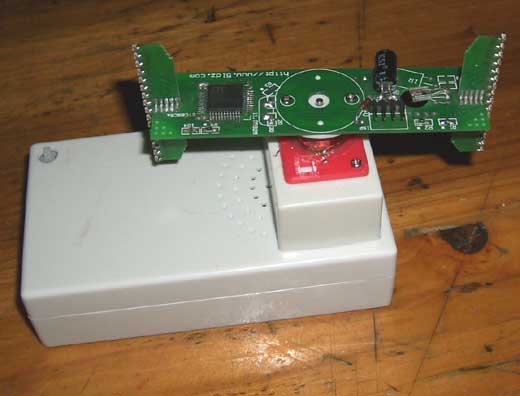

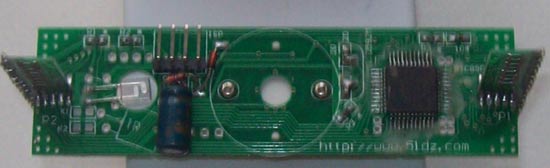

焊好元件的板如下图所示：
基础不太好的朋友请一定要细心一点，贴片元件脚比较多，这也是你一个学习实练的过程，也不要害怕过于紧张，对照上面1脚一定要放对。关于贴片元件的焊接本站1404的发射套件就介绍，这里就不在介绍，不知道的朋友可以打开相关页面看一下：/0/s---2727--.htm

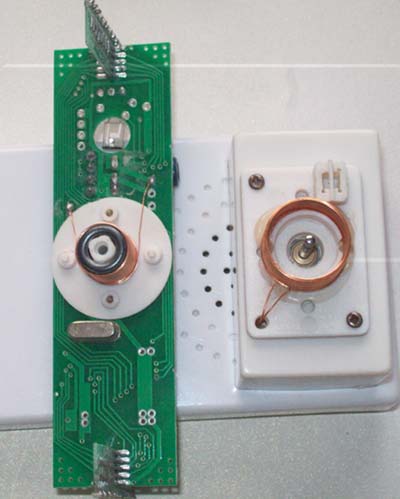

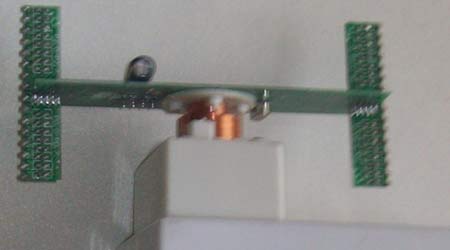

关于线圈的安装如下图所示：在整个组装过程中我们还要熟悉机械结构组装，这些孔，本站没有帮你们转孔，也是给大家一个锻练的机会，什么都要去经历一下。
电动机装在小盒子里面，是了加高高度。
底座供电部分，没有基础的朋友，可以直接选用本站的无线输电�？楣┑�/0/s---2488--.htm，这个是做好半成品，要的话，就点订购（此套件不含此�？椋�，同时也可以省时间。

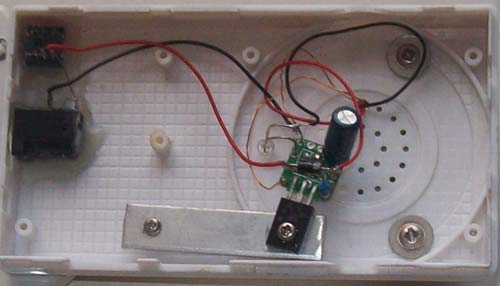

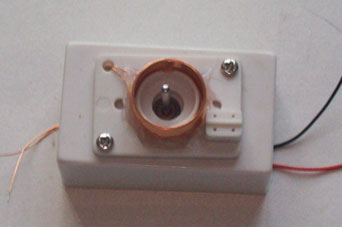

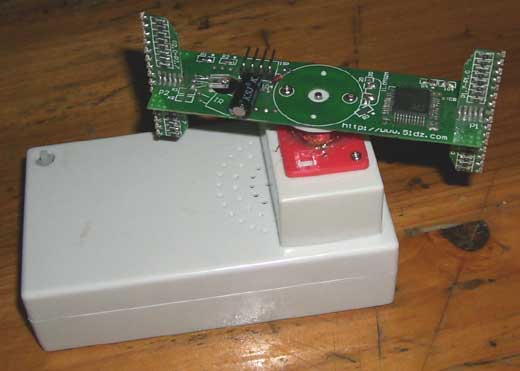

本站提供的成品也是用无线输电�？楣┑绲�，做好底板如下：

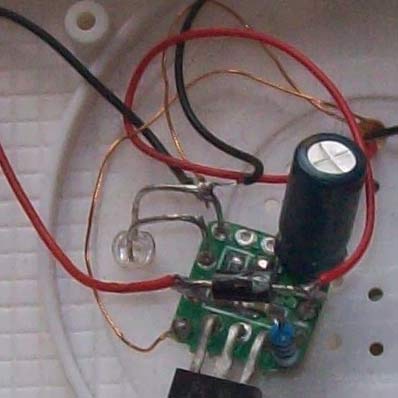

关于无线输电的接线还有电源的接法如下图所示，线圈的两个引脚的线可以任意接，电源正负就不要接错了。红色正极，黑色负极。
再次提醒大家：本制作难度相当高，制作成功与否跟本站无关，初学者可以动手尝试，但是制作不成功绝对不能有任何报怨！请事先就做好做不成功的准备。
配十字套件的电源,建议选6V比较好用

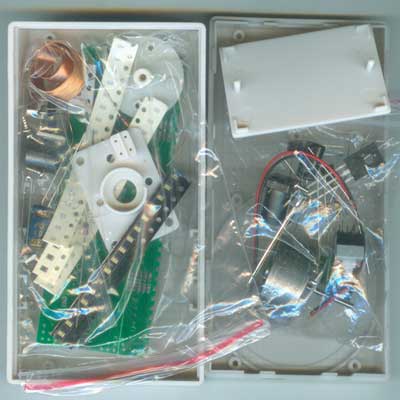

本站提供的核心元件：（本套件有磁性物体，不能走空运快递！请谅解�。�

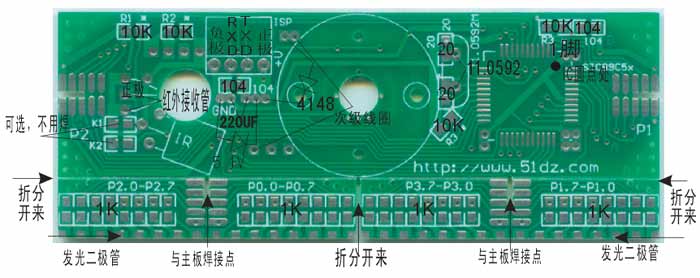

1、0.8mm超轻小体积转板三合一电路板：本板由电脑钻孔、电脑铣边、高温喷锡工艺，可焊性极好，使用时需分成三块，十字交叉拼接焊接，各无件分别焊好。本板除了即可以利用无线输电来供电，还可以利用电刷来供电，板上已经设计有电刷轨道�。ü┑绶绞饺绻灾频缢⒃虿恍枰梦尴吖┑�，本站还专门批量定制了猛钢轨道和弹性电刷，经过试用，效果很好，如有需要请另行购买�。�
2、3-6V供电的长轴电动机：专门定做的长轴驱动电动机一只，该电动机必须带动电路板进行圆周转动，让板上LED发光二极管做圆周运动。本电路为了降低电动机的转速，特采用二极管的压降给电动机供电。电动机转动的原则是，不要太快，刚刚好能产生稳定的字符就行了！转速慢更安全，不会碰坏器件或人体或者物体，当然，如果用户安全措施好，可以加高电压提高转速，这样显示可以做到无任何闪烁！
3、红、绿0805贴片的超亮发光二极管各18只：实际上每种色只需要16只，为了保险，防止烫坏，太小了，时间一长温度一高一定会烫坏，所以本站多配1支！一共33支。万一烫坏了很多支怎么办？可以全部换成直插式的小体积的发光二极管，可以选2*3MM的方的，也可以选普通3mm圆的稍微磨去一点点。
4、贴片封装的44脚的STC89C（LE）51主控制芯片一只：这就需要大家会单片机了，因为还需要大家自己将程序和显示内容写进芯片。买过本站98/198/298元的STC开发板的朋友，将电源、地、P3.0、P3.1用四根导线一一对连，都可以给本芯片写程序。（说明：本站不义务教单片机，不要认为买了本站产品就一定要教你单片机，都是很简单的，请自学！要我们教是可以，但是请交学费，哪怕教再简单的也要收费，我们看不起那些自己不动脑不动手，什么事不论大小都问别人的人，请谅解！为什么要这样无情？因为本站提供的资料、套件就算有少少不连接的地方，通过自己努力一定是能解决的，再说，我们一直在不停的帮绝大多数用户解决相对较难的问题！对于太简单不动脑筋的问题（看书就会懂、上网就会懂）我们没有时间屑于回答。）
5、转轮连接器：这是电机轴和主板专用的胶件，否则，线路无法让电动机带动转，还有，最后做好后还要做平衔校正，保证电动机在转动时没有强烈的振动，即达到省电目的，又延长寿命。所谓的平衡校正就是让电路板上质量以电机轴为中心分布均匀，确保转动时平稳。由于该胶件需要开朔胶模，并需要机器和人工才能生产，加上生产数有限，我们为这个部件已经投资了8000元，因此批量购买优惠。（安装磁环时，先用刀片将胶柱削去0.1mm厚度，并打毛，让磁环既能套得上，又不会松动；安装次级线圈时，在磁环上套上一到两层纸，让次级线圈即能套得上，又不松动。）
6、贴片电阻、红外发射管、红外接收管、插针、二极管、电阻、电容等配件：大家从图上看到的板上安装的元件，我们的红处接收管采用高灵敏的方型接收管。电路板有*号的地方，表示可大可小，需要在实际应用中根据不同的效果来决定，而K1K2等一些位置，即原理图中没有的位置，不需要安装，但是可以给高级用户扩展功能使用（例如可以短路设定成另一种显示模式；例如显示时间，例如增加�？毓δ艿鹊�，留给自己扩展发挥的功能请不要问我们，那是我们不提供的功能，必须由用户自己创造�。�。
7、外壳支架：电机总得有个固定的地方才能让电路板转动。由于再开一个较大的新外壳模具价格可能超过20000元，再说本站也设计不出好的外观，出于实验好玩用途，还是可以用本站现成的具有一定的机械强度的多用制作盒来改装。由于是改装，请自己小心加工，不要伤到了手，万一加工坏了报废了，那就请自己再找个类似的支架来代替，总之，大家根据产品的工作原理来发挥，要求电动机和线圈能固定，发射管能固定，上面又能转动，这些机械的问题大家自己动手吧。
8、无线输电部分的发射电路部分元件：如果不用无线输电，以上已经可以完成。本制作采用简易的无线输电具有无触点寿命长，但是效率要低，成本要高，这点请大家要理解。本站提供的该套件部分由分立元件组装（本站制作成品会用无线输电�？�，这点区别请注意），包括无线输电传输部分铁氧体磁芯：这也是本站特意订做的铁氧体磁芯，内孔刚好套住转轮连接器，在本磁芯外绕电流感应线圈，来实现无线供电，另处还有一只B772的中功率三极管和散热器以及其它电子元件，这些元件需要搭焊（即底座是没有线路板的）。关于元件参数，底座无线供电元件取值可灵活，本站尽量优化提供取值，但不能保证是最佳参数，最佳参数请自己试验确定：R1、R3取值在100-1K之间（本站一般发220-560阻值），R2取值在5K-500K之间（本站一般发10-100K阻值），C3取值200PF-203PF（本站一般发471-472）之间，因为Q1和Q2组成的是互补正反馈振荡器，是很容易起振的，但是用在无线输电方面时，不同的线圈不同的振荡频率对输电效率有影响，因些元件参数需要自己试验最终确定，本站发货的取值范围是可以实验无线输电的，但是要达到最高效率还是需要实际试验更改的！
以上合计零售价为60-70元，现在购买本套件，本站还授权免费使用字符点阵自动生成代码的软件，而在贪图便宜在别站购买非本站的类似套件的话，请不要使用本站的字符点阵自动生成代码。另请注意：本站提供的该套件会不停的改良，大家看到的图片会有很大的差别，警请留意！

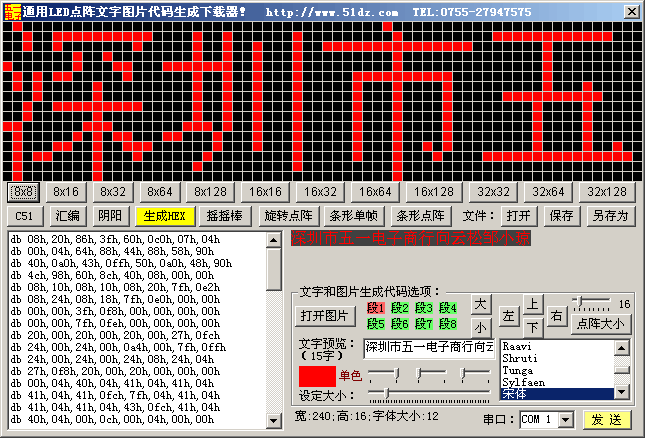

要复制文本框中的代码，点击一下即可！

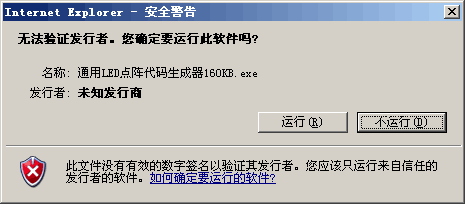

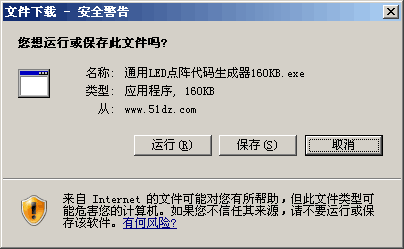

可以打开图片生成代码！
本软件功能：
1、可以编辑成中文、英文、日文、韩文、欧文、美文、乌鬼文等，可以编辑成各种图象。
2、可以生成C语言代码，汇编代码，汇编语言代码可以保存，可以打开，可以转换成C。
3、自动搜索电脑可以使用的串口号，方便用户选择串口，尽可能免设置。
4、可以模拟多种大小规格的LED点阵，前景背景交换，可以连续更改。
5、本软件对本站用户终生免费，产生的代码公开，方便爱好者复制，开发自己的产品用。

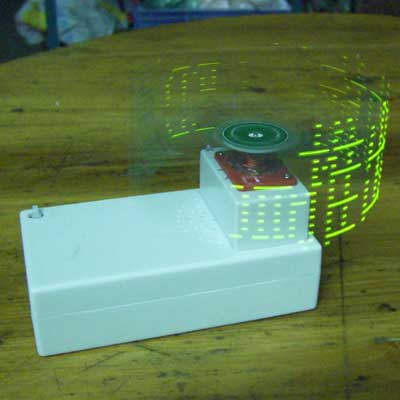

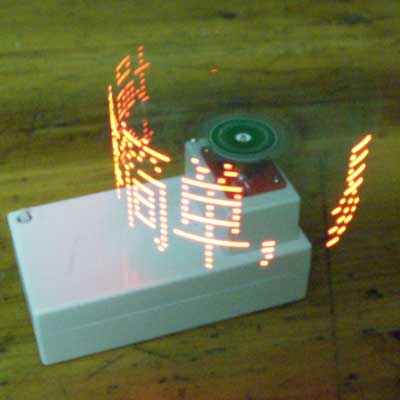

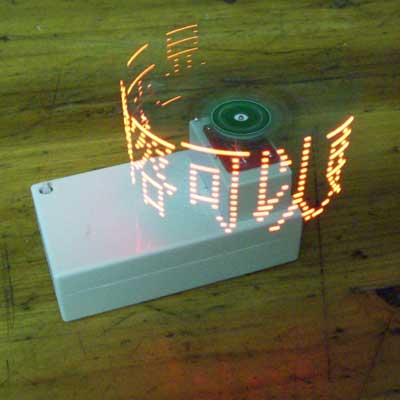

这是正在转动时的效果，采用无线输电技术，将电源无线连接送给转动的LED板上让LED显示发光。所谓的无线输电技术，就是没有接点供电，利用电磁转换原理，先将电流变成磁场，然后再将磁场变成电流给电路供电！
最后，祝大家制作成功！祝大家制作升值�。ㄈ绻龊昧四苁涤谜故竟愀�，就可以升值；如果做不好，那就变成一团垃圾，购买前请仔细考虑�。┫旅媸强梢栽诒咎准显诵械囊桓隼釉闯绦颍�
org 00h
jmp cfg
org 03h
clr 00h
reti
cfg: ;setb ea
; setb ex0
; setb it0
mov dptr,#tab
MM00: CLR 00H
mm: mov a,r2
movc a,@a+dptr
cpl a
call hbit
mov r4,a
deC r2
mov a,r2
movc a,@a+dptr
dec r2
cpl a
call hbit
jb 01h,gr0
mov p1,a
mov p3,r4
jmp gr00
gr0:mov p2,a
mov p0,r4
gr00:
djnz r6,$
djnz r6,$
;djnz r6,$
cjne r2,#0ffh,mmm
mov p0,#0ffh
mov p1,#0ffh
mov p2,#0ffh
mov p3,#0ffh
jb 0e8h.3,$ ;检测是否低电平
mmm: jb 0e8h.3,MM00 ;检测是否低电平
jb 00h,mm
setb 00h
mov r2,#0ffh
inc dptr
inc dptr
inc dptr
inc dptr
mov a,dph
cjne a,#tab2/256,e0d
mov dptr,#tab
cpl 01h
e0d: jmp mm
hbit: ;这是一个位交换子程序，用来实现字倒着显示或者正着显示，倒着显示时适合电动机在上面挂起来安装的情况。
mov c,acc.0
mov b.7,c
mov c,acc.1
mov b.6,c
mov c,acc.2
mov b.5,c
mov c,acc.3
mov b.4,c
mov c,acc.4
mov b.3,c
mov c,acc.5
mov b.2,c
mov c,acc.6
mov b.1,c
mov c,acc.7
mov b.0,c
mov a,b
ret
org 200h;org 300h，下面是显示的数据内容，是用本站软件自动生成的供码，请自行修改，其中的0000000000数据是加进去的空白代码，用来显示开头和结尾的空白;;………………数据内容省略，请用本站的自动数码代码程序自动生成 摇摇棒、LED点阵代码生成下载器 tab: db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 db 00h,04h,40h,04h,41h,04h,41h,04h db 41h,04h,41h,0fch,7fh,04h,41h,04h db 41h,04h,41h,04h,43h,0fch,41h,04h db 40h,04h,00h,0ch,00h,04h,00h,00h db 00h,00h,01h,00h,01h,00h,01h,00h db 01h,00h,01h,00h,01h,00h,01h,00h db 01h,00h,01h,00h,01h,00h,01h,00h db 01h,00h,03h,00h,01h,00h,00h,00h db 00h,00h,00h,00h,1fh,0f0h,12h,20h db 12h,20h,12h,20h,12h,20h,0ffh,0fch db 12h,22h,12h,22h,12h,22h,12h,22h db 1fh,0f2h,00h,02h,00h,0eh,00h,00h db 00h,80h,00h,80h,40h,80h,40h,80h db 40h,80h,40h,82h,40h,81h,47h,0feh db 48h,80h,50h,80h,60h,80h,40h,80h db 00h,80h,01h,80h,00h,80h,00h,00h db 10h,04h,1fh,0fch,00h,84h,01h,00h db 01h,00h,01h,04h,00h,0fch,00h,04h db 00h,00h,01h,00h,01h,00h,07h,0f8h db 01h,04h,01h,04h,00h,00h,00h,00h db 00h,00h,01h,00h,01h,00h,07h,0f8h db 01h,04h,01h,04h,00h,00h,00h,00h db 01h,01h,01h,0ffh,00h,85h,01h,04h db 01h,04h,00h,88h,00h,70h,00h,00h db 00h,00h,00h,00h,00h,00h,03h,0ch db 03h,0ch,00h,00h,00h,00h,00h,00h db 00h,00h,00h,06h,00h,18h,00h,60h db 01h,80h,06h,00h,18h,00h,20h,00h db 00h,00h,00h,06h,00h,18h,00h,60h db 01h,80h,06h,00h,18h,00h,20h,00h tab1:db 01h,0f0h,01h,0ch,00h,30h,01h,0c0h db 00h,30h,01h,0ch,01h,0f0h,01h,00h db 01h,0f0h,01h,0ch,00h,30h,01h,0c0h db 00h,30h,01h,0ch,01h,0f0h,01h,00h db 01h,0f0h,01h,0ch,00h,30h,01h,0c0h db 00h,30h,01h,0ch,01h,0f0h,01h,00h db 00h,00h,00h,0ch,00h,0ch,00h,00h db 00h,00h,00h,00h,00h,00h,00h,00h db 00h,00h,1fh,98h,10h,84h,11h,04h db 11h,04h,10h,88h,10h,70h,00h,00h ;………………数据内容省略，请用本站的自动数码代码程序自动生成 摇摇棒、LED点阵代码生成下载器 tab2:end
常见问答：
为什么你们不做成品出售？
本站已经有更高级的LED点阵球成品出售，还有外壳，还可以显示多种颜色， ￥250.00 元。
要用什么单片板开发板可以给本套件写程序，并且可以开发单片机产品？
本站销量最多的 ￥119.00 元，或者 ￥98.00 元，有了本站的单片机开发板，无需其它编程器、实验板就可以学习单片机并且可以开发单片机产品了。
我不懂电子，也不懂单片机，但是非常感兴趣，可以购买吗？
反正几百元钱也不多，有的朋友一个月的工资都不止这几百元，为了满足自己的兴趣而花这点钱是值得的！所以，你可以买了试试，但是请理解，知识是要自己努力学习和积累的，绝大多数情况下，很多人都是由不懂变成懂的，很多人都是由不会变成会的，只要你用心努力，是绝对可以通过自学就会的。如果你仍学不会，可以来本站做学徒工，包吃包住，免收学费，学会为止。
关于程序：程序是产品的灵浑，更多功能的程序请自己开发，本站只提供以上参考的程序和本站自动生成的HEX程序！更多单片机的技术还需要大家去学习。
我的定单号是xxxxx
昨天收到你们的货，现在有几点不满意：
1、没有电路图和安装图，两个线圈和铁芯如何安装。是的，电路图和安装图请参考我们网上的图，大线圈放在小线圈用热融胶固定，磁环套在转轮连接器上，先削去0.1mm并打毛，让磁环既能套上又不松动。磁环外面再圈上小纸条，让小线圈即能套得上，又不松动。
2、贴片LED网站说明里写好多给四个，但实际只多给了1个。是的，最开始我们是送四个的，但是太浪费，后来改成了一个，网页可能有些地方没有更新（更新需要时间，也有可能遗漏，请谅解。
3、低座供电部分没有电路PCB板，如何安装？对于套件，是没有PCB板的，1先找一个大散热片固定，再固定B772；2先搭焊上前级三极管和相关电阻，尽量绞在一起体积小，再搭焊在B772上；3先将反馈电容元件准备好，再搭焊在B772上，如果引脚较长，可以在引脚套上绝缘管；最后，焊上电源和线圈即可。对于本站组装的成品，为了省时间，提高抗摔击性和可靠性，我们会采用本站的无线输电�？�，这点请理解。自己组装无线输电都装不好的用户，也可以购买本站的无线输电控制�？�。
很多用户反应没有详细步骤安装说明书、安装图：估计很多朋友是在电子工厂做过的，生产线是有作业指导书的，每个工位都有作业指导书的，即使是打个螺丝，也会画个详细的装配图告诉你什么东西放在哪里，怎样放，用多大的扭力，螺丝的方向位置等一应惧全。 本站是没有这种安装说明书，大家只能是参考本站的电路图和已经公布的照片、已经公布的说明来组装制作，不便之处请谅解！这也就是文章介绍中讲到的不保证用户组装成功的原因，如果我们有了这种说明书的话，我们会保证大家百分百组装成功的！

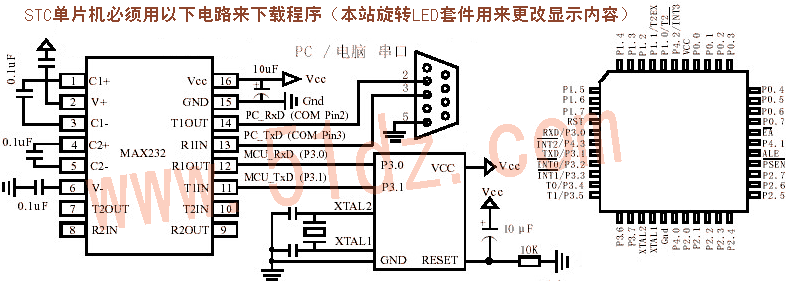

注意：对于没有购买本站单片机开发板的用户，如果你有了别站的单片机开发板，板上有串口通信电路，按下图接线就可以下载！实在是没有的，那就需要自己买个MAX232组装一个电路再下载，下载器的安装图如下：
也可以再购买本站的下载线套件或成品都行。

十字旋转LED点阵套件制作说明可以参见下列文章。非常感谢，这是我们的客户帮我们制作的文件，供大家学习利用。
 |
