大家看到的圖片中的文字是用電動機帶動LED轉動，用單片機控制LED點亮和熄滅來形成文字的，這些文字一看上去，就象懸浮在空中的文字，上下左右無牽無掛，給人以美好的回憶和享受。而對于電子愛好者來說，自己制作成功這樣的作品，給你帶來的開心和喜悅簡置無法形容。 如果用于廣告展示、產品介紹，既吸引人的眼球，這也算是寶貴的回報了。

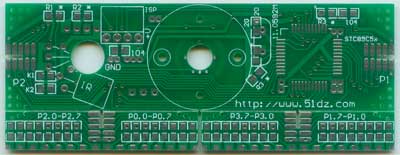

電路板安裝的示意圖：
本價格出售的僅僅只是最核心的元件——電路板！本電路板制作要求已經完全達到早期電腦內存條電路板的要求，電腦內存條這么大的需求量，每塊內存條電路板仍然賣20元，本板每星期的銷量還不到20片，所以，本板就定這個價算了，再說絕大多數人可能一生一世只會買一塊這樣的板，大家就支持一下吧！

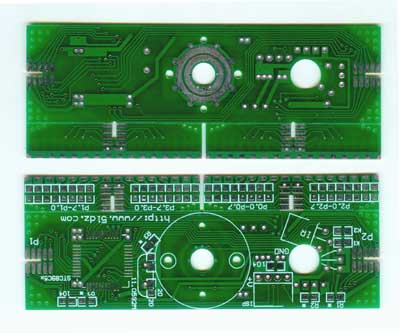

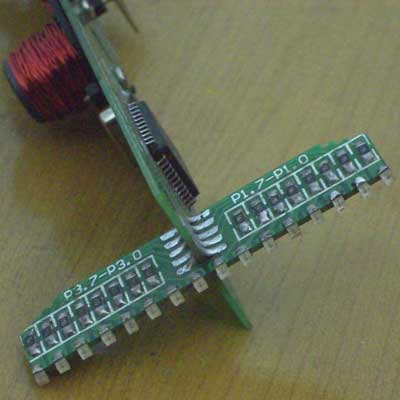

本板分成三部分，收到后可以輕輕用力一搬就成了三塊，請找砂紙或者刀片適當磨磨修修十字交叉的地方，以保證即能插得進，又要不松！

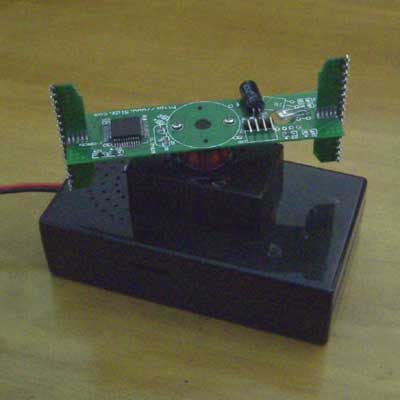

最后按照原理圖焊接，最后加工成如圖所示（上面的元器件請另外買）：
下面是整個LED轉動點陣的原理圖，本板只是右邊部分的電路圖（左邊的不用線路板，自己隨便搭幾下就行了），右邊中間44腳的選用PLCC封裝的STC89C51芯片，發光二極管，請用貼片的，如沒有請用普通小體積發光二極管并剪腳短短的騎在板上焊接，效果一樣，只是因為體積和重量增大后，轉速會降低，電動機會超載。
本板最后裝好后，還要進行平衡校正，要求本板兩邊重量對稱，以避免電動機亮速轉動時產生較大的振動。可以在輕的一邊加多一點焊錫，或者焊多一個電解電容，或者將電容焊得遠離中心區。
給高速供轉動的主板供電有哪3種方法呢？1、用圖上這種無線輸電的方法，無觸點，長壽命；2、用電動機電刷的方法，簡單有效；3、直接用電池給主板供電，電池裝在主板上隨主板轉動，成本高，壽命短，影響轉速。
本站現在只需49.99元就可以購買旋轉點陣的全部元件（含電動機），但是單購本電路板則收13.8元，凡在本站購買本套件，本站授權免費使用字符點陣自動生成代碼的軟件，而在貪圖便宜在別站購買非本站的類似套件的話，請不要使用本站的字符點陣自動生成代碼。另請注意：本站提供的該套件會不停的改良，大家看到的圖片會有很大的差別，警請留意！
要復制文本框中的代碼，點擊一下即可！
可以打開圖片生成代碼！
本軟件功能：
1、可以編輯成中文、英文、日文、韓文、歐文、美文、烏鬼文等，可以編輯成各種圖象。
2、可以生成C語言代碼，匯編代碼，匯編語言代碼可以保存，可以打開，可以轉換成C。
3、自動搜索電腦可以使用的串口號，方便用戶選擇串口，盡可能免設置。
4、可以模擬多種大小規格的LED點陣，前景背景交換，可以連續更改。
5、本軟件對本站用戶終生免費，產生的代碼公開，方便愛好者復制，開發自己的產品用。

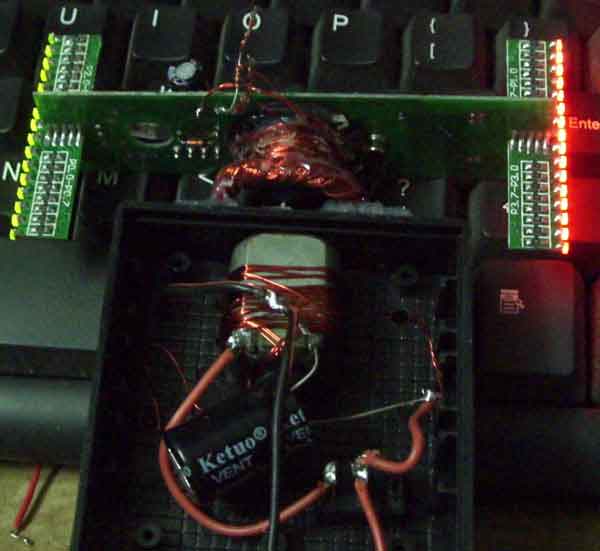

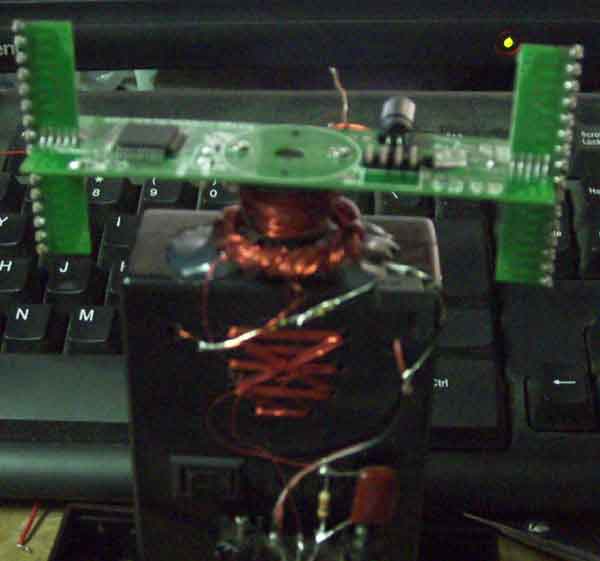

請大家看以下圖片，如果大家有以下材料和元件的話，就可以自己開始制作了。以下是制作后的圖片，本站提供的套件，電機已經換成特意訂做的新電機（那個電源開關是調試程序時用的，本站不配）。最后，祝大家制作成功！祝大家制作升值�。ㄈ绻龊昧四軐嵱谜故緩V告，就可以升值；如果做不好，那就變成一團垃圾，購買前請仔細考慮�。�

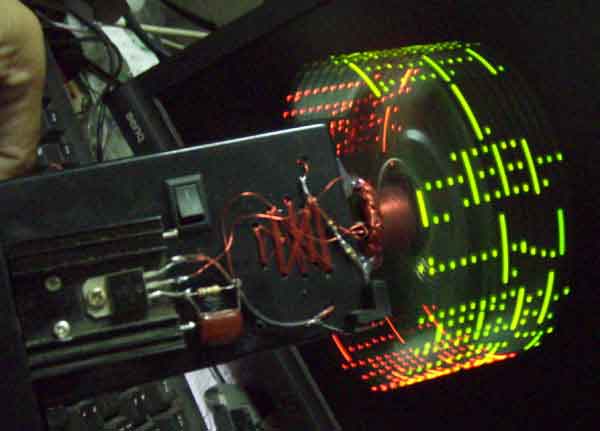

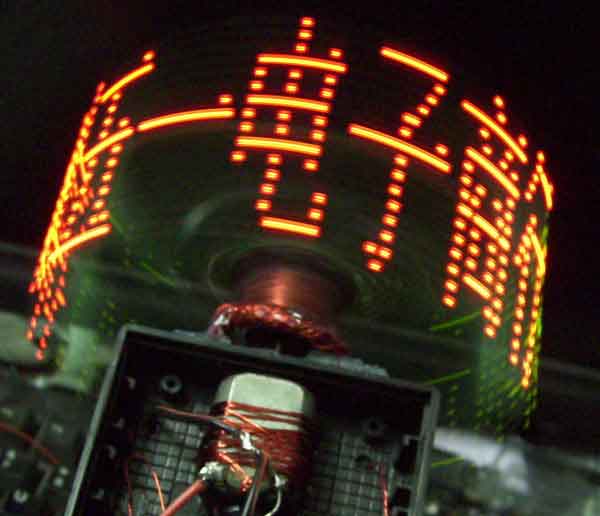

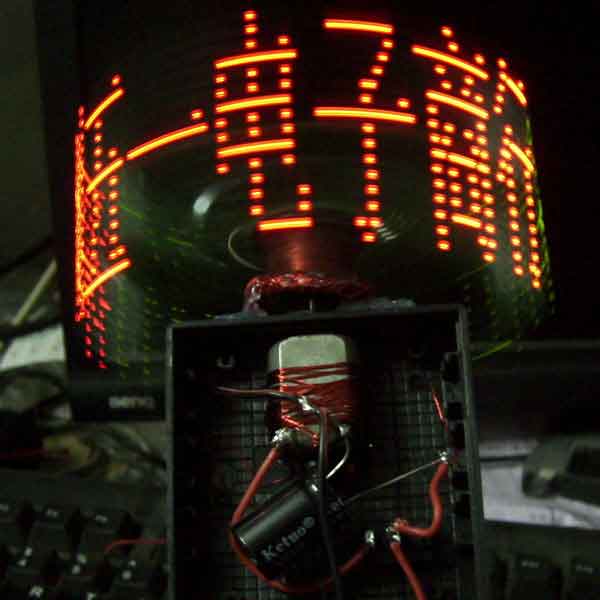

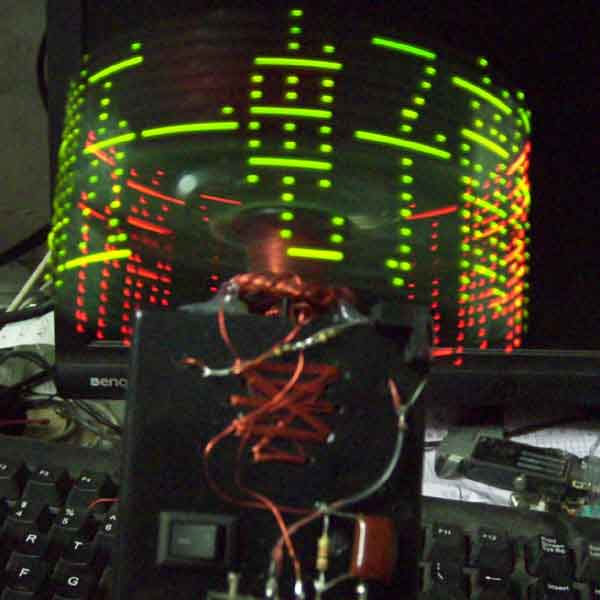

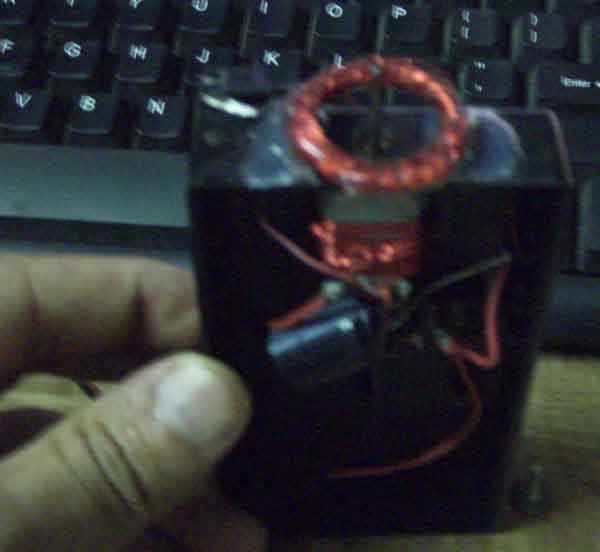

這是正在轉動時的效果。本制作采用一個玩具上的劣質電機，用線將電機捆在盒子上固定，采用無線輸電技術，將電源無線連接送給轉動的LED板上讓LED顯示發光。所謂的無線輸電技術，就是沒有接點供電，利用電磁轉換原理，大家可以看出我手工繞制的線圈非常的簡陋。
