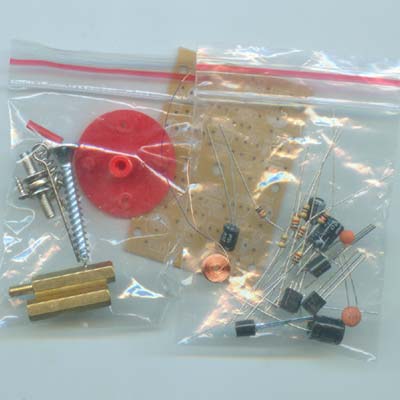

本商品不含固定底殼，但是已經包含制作電磁秋千的關鍵元件，例如：已經包含有電路板、電磁線圈、強力磁鐵、固定支架、支點鋼針、電阻、電容、三極管等元件，這其中有一些機械元件還是本站專門開模定制的元件，所以價格較高，僅管如此，我們仍然將零售價格控制在12元以內。非常遺憾的是，我們沒有好的外殼，只能利用線路做支架的一部分，實在是需要底座的朋友請購買本站帶簡易底座（用本站電子多用盒代替）的電磁秋千套件！當然，我們最希望的是，大家能自己產生靈感，能設計出新穎別致、別出心裁、亮麗一新、美觀實用的外殼，并且能利用本電磁秋千電路進行工作，這樣，說不定還會為您帶來一份事業或者一個商機呢！到時，請不要忘記報答五一電子喲（當然，內行朋友就別笑話我們啦：現在誰抄誰呀，五一電子這點技倆我五百年前就會了。）。

本電磁秋千配備的電磁線圈機械強度較強，看上去簡置就象一個小小圓柱體輪子。該線圈是電磁秋千專用的推力發送線圈，適合制作各種電子小禮品的電磁秋千，最大推力可達到8g以上，輕輕松松產生4g推力，而做電磁秋千只需要保證每次有合適的1g左右的推力就夠了，這樣電池也耐用，本站手工試驗制作的簡易樣板機平均工作電流小于10MA（站長的電磁秋千模型是將電磁秋千做成一個杠桿讓上端伸出一個臂來帶動一個3cm*6cm左右的寫了字的紙片做左右往復運動，所以電流會比正常還要大一些），靜態工作電流小于0.5MA，完全適合用電池長期供電，使用好的機械支架和結構，耗電量還會減少一半以上。設計高效率、節省用力的機械運動結構是降低電流消耗的重要保證，本站設計的電磁秋千的電路部分的工作效率已經相當高，該電磁秋千電路圖免費提供給購買了本電感或者電磁秋千套件的用戶。

凡購買本站電磁秋千套件者，可以免費觀看和使用本站設計的電磁秋千電路原理圖。本電路原理圖只需要一個線圈，用線圈通電推動吊起的磁鐵運動，當吊起的小磁鐵運動時經過線圈時，線圈產生一個小電流，再經過放大后從線圈中通過一個大電流，從而產生一個推動吊起的磁鐵的力，使吊起的磁鐵不停地運動。每次經過都能產生一個切割磁感電流，經放大后經過線圈從而推到磁鐵，因此，這需要一個電路圖，但是這個電路圖不能太復雜，否則成本太高；再就是這個電路圖也不能太簡單，否則就體現不出電子技術的復雜性�，F在，本站的電磁秋千電路原理圖，完美達到這一要求，不需要多個線圈，一個線圈既當運動檢測線圈，又當推力發送線圈。本電路圖只提供給購買了本站產品的用戶，不便之處，請諒解！

本線圈制作難度極高，手工絕對無法制成，如果體積做大了，磁場范圍和推力范圍變大了，機械結構也更難設計，成本會更高，也可能會導致需要調整某部分電路元件參數，吊起磁鐵的機械結構也更難設計，本價格已經包含電路原理圖的價格，歡迎購買！如果大批量需要本線圈，本站可以優惠，請另行協商！

至于磁鐵，我們配套的是6MM*1.5mm的強力電磁鐵，單單一粒小小的磁鐵售價都差不多2元了。如果不用強力磁鐵，就必須加大工作電流，這就達不到省電的目的了，并且很難成功。

本套配套的電磁線圈還有其它用途，例如：制作振動報警器、短路偵察器、導線探測儀、金屬接近感應器、轉速測量（配合電路代替霍爾傳感器）等等等等，這都是因為本線圈具有體積小，圈數多，密度大等優點，祝大家制作愉快！學習進步！發明創新！（注：本站商品都不包含技術培訓、技術指導價格，那是要另外收服務費的，敬請諒解�。�

歡迎購買，已經購買了本線圈的朋友請觀看下面本站設計的電路原理圈：

特點介紹：
本電路由本站自行設計，設計新穎獨特，每一個元件都有它自己的作用，各元件的功能明確，結合巧妙，互相搭配，互相影響，搞懂了本電路，相信對三極管的作用、功能、應用都會有一個更深層次的理解，可以這么說，搞懂了這個電路，電路、電容、三極管這塊基本上就可以畢業了，因此，對于學校老師來說，本電路是非常好的、電子元件應用的一個教程！歡迎學校老師批量購買。本電路還有另一個優點，工作電流小，效率高，元件裝錯也不會損壞電子元件。

原理簡介：
本電路中Q3為低功耗、高增益放大器，相對于Q3來說，通過R1供電，C2為濾波電容，Q3為共發射極放大電路，R2為集電極負載電阻，R4提供基極電流，R5穩定流工作點，C4為交流旁路電容，這樣，Q3大約會有0.1-0.2MA的工作電流，工作在放大狀態，C5為高頻濾波電容，消除L1較長的引線帶來的干擾信號，R6和C6為信號輸入，C6為隔直電容。

當L1感應到磁鐵經過時，會感應出幾微伏的電壓信號，該信號是一個周期的低頻交流信號，改變磁鐵的南北極或者交換L1的兩端接線，使負半周先出現，當負半周時，Q3集電極電壓上升，當負半周結束時，這時磁鐵已經蕩過線圈的中心位置，信號進入正半周，這時Q3基極電壓升高，Q3集電極電壓下降，這時Q1會產生較大的基極電流，從面會產生更大的集電極電流，該集電極電流經過R3產生遠遠高于0.6V的壓降，從而Q2也進入導通狀態。

這里Q1和Q2構成的實際上是一個可控硅電路，Q2導通會加劇Q1導通，Q1導通會加劇Q2導通，這是一個強烈的正反饋過程，在一瞬間，Q1、Q2完全導通，C2電壓會急速下降，同時，由C3兩端的電壓不能突變，C3會立即經過R7、R8充電，由于R8大于R7，這會給Q4產生基極電流，Q4導流，L1線圈得電產生電流，該電流正好是產生排斥磁鐵的力，相當于在最合適的時候，推了一下秋千。

Q1、Q2組成的可控硅電路導通，C3也充電充滿了，C2也因為放電兩端電壓大幅下降，Q3也退出放大狀態了，之后的電流來源只剩下R1供電了，但是R1電阻較大，最大供電電流也會小于0.5MA，這樣就使得C2兩不能在R3上產生大于0.6V的壓降，Q2會沒有基極電流，集電極電流也會變成沒有，Q1也會跟著截止，C3充電也結束，Q4沒了基極電流也會截止，最后的結果就是所有的三極管都會截止，這時R1會給C2充電，C2兩端電壓會上升，C3會通過R7、R8、R1放電，C3兩端電壓會下降，當C2電壓上升到一定值時，Q3又會進入放大狀態，等待秋千的下一次經過。

因此，本電路工作時，沒有秋千經過時，只有Q3工作在微電流放大（工作電流小于0.1MA）狀態（Q1也可能會產生一點點的電流），但是總的靜態工作電流已經由R1限制在0.1MA左右，即使電源電壓上升到6V時，整機的靜態電流也小于0.5MA，所以，本電路非常省電。另外，Q4平常一直都是工作在零偏置，處于截止狀態，僅僅只在最需要推秋千的瞬間才給L1供電推動秋千，因此，本電路的工作效率極高！如果要減少推力，可以在L1上串聯電阻，限制經過L1的電流。

本電路設計巧妙之處在于：
1、本秋千突破傳統，發揚傳統，只用一只線圈既作秋千檢測線圈，又做推力輸出線圈；
2、Q4采用零偏置給線圈L1供電，給L1供電的大小和時間都可以在一定范圍調節；
3、Q3采用微功耗加負反饋來放大L1的檢測秋千到來的信號；
4、為了達到第一條優點，Q3采用失去供電的方法來克服Q4給L1供電產生的巨大干擾信號；
5、Q1、Q2組成可控硅電路，在Q3檢測到秋千后，給Q3失電截止，讓Q4通電給L1供電。
6、Q4推動秋千后，Q1、Q2會自動截上，Q3會自動進入放大等待下一次運行。

本電路中，R7也有一定的作用，它可以限制Q4的基極電流不要太大，同時延長Q4給線圈的供電時間，這適合機械結構比較差的電磁秋千，因此，本電磁秋千電路適合絕大多數高速的、低速的、大線圈的、小線圈的、大體積的、小體積的各種各樣的電磁秋千應用！本電路設計版權所有，禁止竟爭對手仿制！請注意：電磁秋千最終能否制作成功，某種程度上還取決于用戶的機械裝置！如果用戶的機械裝置不合理，那也可能不成功。但是，機械的問題畢竟比較簡單，是眼睛看得見的問題，是用手就模得著的問題，本站不加以深入討論，本站的電磁秋千套件，會提供一個簡易的機械裝置，確保用戶的秋千絕對能蕩起來！（再請注意：本秋千在啟動時必須先人為的啟動，如果秋千速度太低，或者磁鐵距離線圈太遠，導致L1連幾毫伏的電信號也無法產生，本秋千就不會蕩起來。）

另外，本套件配套的電路板，板上有兩套對稱的安裝位置，請注意，只要安裝一邊，但是如果你自己有元件，自己設計了外殼，你完全可以另外裝多一套電磁秋千！

還有，本套件配的旋轉支架，實際上也就是本站的LED旋轉點陣用的電路板連接器，不過，本支架多鉆了一個0.9MM的孔，但是，這仍然不影響大家以后做LED旋轉點陣時做電路板連接器。

還有，大家在安裝時要注意，套件中有一個螺絲固定彈簧，通過旋轉螺絲就可以調節螺絲到經圈的距離，這非常方便，但是請用工具旋轉，不要用手直接旋轉，小心手的安全，不要讓螺絲和彈簧刺傷了手，我們實在是不希望大家收到血的教訓。如果有人因為本站電子制作而受傷，我們會感到非常難過，但是我們不會同情，也不會承擔任何責任，請諒解！

 最后，祝愿大家順利！

裝配步驟：

第一部分：電磁秋千電路板組裝

對照電路原理圖，電路板圖，任選一邊開始安裝全部的電子元件，最后焊上線圈，并通電測量電路是否工作正常，靜態工作電流一般為0.2MA，這時，用磁鐵劃過線圈，電流會瞬間變大，并立即減小，這說明電路板組裝成功了。請注意：電流會瞬間變大，具體是多大，我們是沒法測量的，理論上也不會有很大，因為線圈有內阻，即便是短路電流也小于300MA。我們可以通過改變C3的電容量和R7的電阻值來調節經過線圈的電流和時間，這一般在最后硬件組裝調試時配合進行。

第二部分：電磁秋千支架組裝

先將銅柱通和銅柱接對接，然后一頭用螺絲固定在線路板，另一頭用螺絲將支點鋼針固定，讓鋼針伸向沒有裝元件的一方，電磁線圈也將固定在鋼針的正下方。

再將4*30的平頭螺絲擰進螺絲固定簧，將磁鐵放在平頭螺絲，強力磁鐵會自動的緊緊吸住，再用螺絲固定在旋轉支架上，再將支架和鋼針套上，調整螺絲和電路板上電磁線圈的距離，讓磁鐵和線圈有1mm左右的距離（距離越近越省電，越容易成功），并且確保磁鐵能自由蕩過線圖上方又不碰到線圈，再用限位膠通套上鋼針端部，確保旋轉支架組件（包含平頭螺絲和磁鐵）不在鋼針上前后移動，但是又能自由轉動。

再水平放置電路板，必要時在電路板四角貼上四個2mm高的腳，讓電路水平不要搖動，然后將電磁線圈固定在磁鐵的正下方，這時，用手撥動磁鐵支架，可以自由的轉動做阻尼運動，這時，電路部分和機械部分都組裝完畢。

第三部分：通電調試，加裝負載

給主板接上3V電源通電，用尖嘴夾子短路Q4的CE極，觀查磁鐵的運動情況，如果磁鐵向線圈外邊跑，表明磁鐵極性是正確的，否則，將磁鐵轉一面后放置。這時，用手推動一下磁鐵，秋千就應該蕩起來了。因為元器件的差別，如果覺得推力不夠，或者不能蕩起來（會自動停止），請減小R7的阻值和增大C3的電容量。

一般來說，秋千裝好后，我們一般還會給秋千加上負載，如動畫中顯示，我們增加了一個名片，我們要讓名片不停的搖下去，但是，隨著支架質量的改變，秋千的蕩動的頻率也會改變，秋千的負載也在改變，我們都可以通過調節R7的阻值和C3的電容量讓最小的電源電流來推動負載。

本站裝好成品如下：

最后，我們祝愿大家制作出自己滿意的電磁秋千作品。
