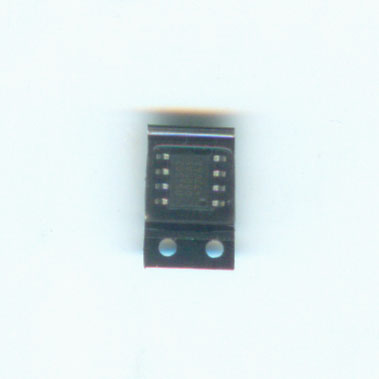

貼片DS1302時間寄存器本集成電路是8腳DIP封裝的專用電子鐘走時芯片，該芯片需要用單片機讀出或者寫入時間信號，并外做驅動電路來顯示日歷和時間。

該芯片的最大特點是耗電量少，可以在停電后利用電容的存電或者微型電池供電工作，這樣可以使得停電很長時間也可以正常走時。100UF的電解電容存電可以供走時1個小時，用鈕扣電池的話可以供走時一年以上。

該芯片也是大家學單片機的一個很好題材，對于學習串行通信很有幫助�，F在很多芯片都采用串行通功能，例如串行AD轉換，串行測溫芯片（DS18B20）等等。

DS1302的結構及工作原理
    DS1302 是美國DALLAS公司推出的一種高性能、低功耗、帶RAM的實時時鐘電路，它可以對年、月、日、周日、時、分、秒進行計時，具有閏年補償功能，工作電壓為2.5V～5.5V。采用三線接口與CPU進行同步通信，并可采用突發方式一次傳送多個字節的時鐘信號或RAM數據。DS1302內部有一個31×8的用于臨時性存放數據的RAM寄存器。DS1302是DS1202的升級產品，與DS1202兼容，但增加了主電源/后背電源雙電源引腳，同時提供了對后背電源進行涓細電流充電的能力。
1.1 引腳功能及結構
    圖1示出DS1302的引腳排列,其中Vcc1為后備電源，VCC2為主電源。在主電源關閉的情況下，也能保持時鐘的連續運行。DS1302由Vcc1或Vcc2兩者中的較大者供電。當Vcc2大于Vcc1＋0.2V時，Vcc2給DS1302供電。當Vcc2小于Vcc1時，DS1302由Vcc1供電。X1和X2是振蕩源，外接32.768kHz晶振。RST是復位/片選線，通過把RST輸入驅動置高電平來啟動所有的數據傳送。RST輸入有兩種功能：首先，RST接通控制邏輯，允許地址/命令序列送入移位寄存器；其次，RST提供終止單字節或多字節數據的傳送手段。當RST為高電平時，所有的數據傳送被初始化，允許對DS1302進行操作。如果在傳送過程中RST置為低電平，則會終止此次數據傳送，I/O引腳變為高阻態。上電運行時，在Vcc≥2.5V之前，RST必須保持低電平。只有在SCLK為低電平時，才能將RST置為高電平。I/O為串行數據輸入輸出端(雙向)，后面有詳細說明。SCLK始終是輸入端。

1.2 DS1302的控制字節
    DS1302 的控制字如圖2所示�？刂谱止澋淖罡哂行�位(位7)必須是邏輯1，如果它為0，則不能把數據寫入DS1302中，位6如果為0，則表示存取日歷時鐘數據，為1表示存取RAM數據;位5至位1指示操作單元的地址;最低有效位(位0)如為0表示要進行寫操作，為1表示進行讀操作，控制字節總是從最低位開始輸出。

1.3 數據輸入輸出(I/O)
    在控制指令字輸入后的下一個SCLK時鐘的上升沿時，數據被寫入DS1302，數據輸入從低位即位0開始。同樣，在緊跟8位的控制指令字后的下一個SCLK脈沖的下降沿讀出DS1302的數據，讀出數據時從低位0位到高位7。
1.4 DS1302的寄存器

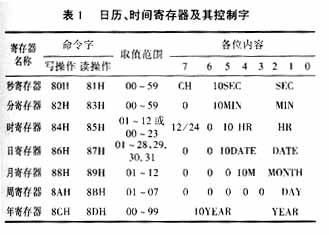

    DS1302有12個寄存器，其中有7個寄存器與日歷、時鐘相關，存放的數據位為BCD碼形式,其日歷、時間寄存器及其控制字見表1。

    此外，DS1302 還有年份寄存器、控制寄存器、充電寄存器、時鐘突發寄存器及與RAM相關的寄存器等。時鐘突發寄存器可一次性順序讀寫除充電寄存器外的所有寄存器內容。 DS1302與RAM相關的寄存器分為兩類：一類是單個RAM單元，共31個，每個單元組態為一個8位的字節，其命令控制字為C0H～FDH，其中奇數為讀操作，偶數為寫操作；另一類為突發方式下的RAM寄存器，此方式下可一次性讀寫所有的RAM的31個字節，命令控制字為FEH(寫)、FFH(讀)。

站長第一次使用該芯片時，裝上后，一測量，晶振不起振，我還以為焊接過程中電烙鐵沒有接地將芯片燒掉了。后來換了幾塊，還是不起振，顯示時間根本無從談起，我還以為買到了壞芯片，后來從一個成品萬年歷（商場賣268元帶風景的）上拆了一個，并將我買的幾個互相調換，結果，全部都不工作了。

后來，我只好靜下心來，認真的查資料，看到了該芯片還需要初始化才能工作，經過程序的修改調試（我一直是用本站的198元的單片機開發板來開發新產品的），終于能顯示出時間了。

但是，問題還有，我的單片機每次停電會重啟動，重啟動必須調用初始化程序，這樣影響正確走時，如果每次來電時不重新初始化吧，有時DS1302又好象死機了一樣，不走時，那個商場出售的成品萬年歷就是這個原因，IC取下后再裝上（還是以前的IC），就出現有時走時有時不走時的情況（用螺絲刀給些干擾信號有時就能正常走時，有時就不能走時），估計是程序寫得不好。另外，當電源紋
