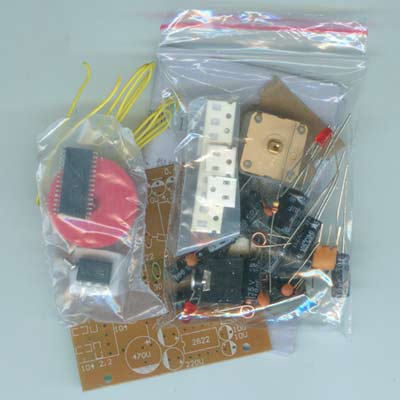

CXA1238FM(調頻)立體聲收音元件包：電路板規格：55×55mm， 收音部分采用CXA1238集成電路，音質優美的FM收音，這是大家都供認，功放部分采用2822集成電路，也是常用的功放IC之一。本站有配套的光板和帶外殼的套件出售，大家可以在站內搜索相關產品及文章。下面圖片為本站裝好的成品，你購買后，要通過自己裝配才可以。（使用少數貼片元件，同時也可以練習一上貼片元件的焊接）
CXA1238FM立體聲收音元件包詳細說明：印刷電路板，元件清單，元件，原理說明，制作說明等等。
原理和原理圖從變壓器輸出的交流電輸入到AC插座，由D1—D4組成的整流橋整流后，輸出直流電給整機供電；直流電從DC插座輸入。C31、C21、C26為濾波電容，給功放IC 2822和收音集成電路CXA1238供電。CXA1238為SONY公司開發的帶AM和FM立體聲超外差接收電路，這里只采用了FM立體聲接收功能，所以波段選擇引腳15腳應為高電平（如為接收AM波段的該腳接地）。高頻信號經天線、C8耦合到信號輸入引腳18腳，經內部放大，20腳外接的C3、C-4、C-5、L2調諧選出要接收的頻率信號送到混頻級，22腳外接的C2、C-1、C-2、L1組成本機振蕩電路，產生的振蕩信號也送入混頻級和接收信號混頻，從16腳輸出10.7MHz的中頻信號，經三端陶瓷濾波器濾除10.7MHz以外的信號后從13腳送回內部進行中頻放大和立體聲解碼，最后從5腳、6腳輸出左右聲道的音頻信號送往音量調節電位器，再送由TDA2822組成的功放電路進行音頻功率放大，最后從耳機插座輸出推動耳機或喇叭發聲。

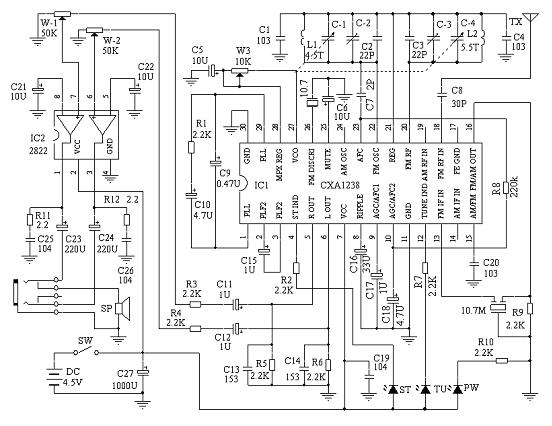

電路原理圖：(注 電路板上C16、C17的絲印錯了，正確應和下面電路圖一樣為C16為33UF，C17為1UF，C13、C14改為使用222貼片電容)

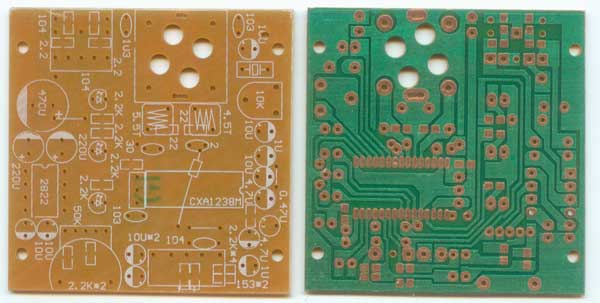

光板如下：

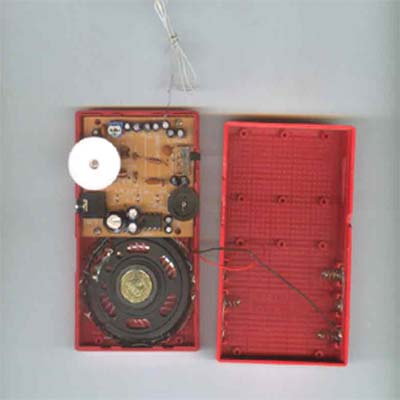

裝好的帶殼成品圖片如下：
焊接貼片元件的注意事項：
一、 貼片IC焊接
1、先用烙鐵在元件一個引腳的焊盤上鍍錫，用鑷子夾住元件，擺正位置，然后固定元件。（一般是在四角的其中一個引腳上鍍錫，然后固定。）
2、 一手拿著焊錫絲，另一只手拿著烙鐵，分別固定剩余的4角的3個腳，焊接的時候注意焊接力度，千萬不要讓元件移位，四個角都固定后，再焊接的時候，元件就不會發生移位了。（如果擔心自己擺不正元件，可以先用松香固定元件的四個角，方法是：用鑷子夾住元件，放在焊盤上，確認焊盤對整齊后，用鑷子夾住一小塊松香，輕輕放到引腳上，用烙鐵加熱松香使其溶化，然后移開烙鐵，讓松香凝固，這樣芯片就被固定住了，同樣的方法固定好全部4個角，然后再次檢查元件是否擺正，確認元件擺正后，用烙鐵熔化焊錫重新固定元件的4個角。）
3、元件固定好后，一手拿焊錫，一手拿烙鐵，烙鐵尖放在元件的一角上，焊錫放在烙鐵尖上，讓焊錫融化，等焊錫融化成一個比較大的圓球后，向沒有焊接焊錫的引腳方向慢慢移動烙鐵（這時候可以使板子稍微向烙鐵移動的方向傾斜一下，以便焊錫更好的流動），注意移動速度要慢，每移動到一個引腳處時要讓焊錫在這個引腳處充分融化，這樣才能確保該引腳不會被虛焊，移動的時候力度一定要輕，力度過大會損壞元件的引腳，這個過程需要多多練習才能夠熟練操作，當烙鐵拖過一邊后，這一邊的引腳就焊好了，通常一邊焊接后，最后的幾個引腳會被多余的焊錫連在一起，這時候可以甩掉烙鐵頭上多余的焊錫，將烙鐵頭在松香里面蘸一下，然后小心的用烙鐵頭在引腳之間劃過，以去除多余焊錫，也可以將烙鐵頭放在連在一起的引腳處，拿起板子，待焊錫溶化后，用力把板子砸在桌子上，這樣就能磕掉多余的焊錫，不過這樣容易讓錫渣流到板子的其他地方，注意把濺出的錫渣清理掉。
4、用同樣的方法焊接所有的引腳。
二、 貼片電阻、電容等兩腳貼片元件的焊接
1、貼片電阻、電容等兩腳貼片元件焊接前，先用烙鐵在電路板上電阻等兩腳元件的一個焊盤上焊一點錫（在哪一個焊盤上焊錫依據個人焊接習慣，我比較喜歡先在右邊焊盤鍍錫，這樣比較符合焊接習慣），也可以將板子上所有的兩腳貼片元件的一個焊盤鍍錫，這樣比較省事；
2、在一個焊盤上鍍完錫后，用鑷子夾住電阻等兩腳元件在對應的焊盤上擺正位置，用烙鐵將元件的一端焊接到焊盤的鍍錫一端，然后拿著焊錫絲將另一端焊住。一種比較省時省力的方法是：先將所有兩腳元件的一端固定在相應位置的鍍錫焊盤上，然后在同一焊接另一端引腳；
3、焊接時候要注意時間和力度，用力過大或者焊接時間過長會讓對面的焊錫也融化了，這樣容易導致元件移位。
焊接完所有引腳后，檢查各個引腳之間是否有短路的情況，如果有，則用烙鐵從兩個引腳之間慢慢劃過，這樣讓多余的焊錫吸附到烙鐵上，從而消除短路。
