9088收音電路板，規格：55×55mm，9088是一塊自動掃描頻率的單片收音機電路。高頻廣播信號經天線接收，C2、C3、C4、L1選頻網絡選頻后從IC的11腳、12腳輸入，5腳為本機振蕩回路，兩路信號經內部混頻，從IC的8腳輸出70KHz的中頻信號，后經⑨腳輸入到內部放大鑒頻后從2腳輸出音頻信號。1腳為靜噪控制，當接收不到信號或信號比較弱時，使2腳輸出信號衰減很大，實現靜噪。16腳為掃描頻率控制端，當電源接通，輸出控制信號加到變容二極管B910上，使其容量從高到低發生變化，使本機振蕩頻率從低到高發生變化，也就是接收頻率從低端向高端掃描，當收到一定強度的信號即停止掃描，鎖定在當前頻率，此時按下K2電路繼續向高頻率端掃描。15腳為復位腳，當掃描到最高頻率后，不能再向頻率低端掃描，要跳到低端頻率只能按復位按鈕復位電路，再向高端掃描。

     2腳輸出的音頻信號經電位器W調節音量后送入功放IC 2822的7腳，經功率放大后從1、3腳輸出推動耳機發聲。功放2822我們這里采用橋式接法，功率更大，1、3腳輸出不用電容直接接到喇叭，一定程度上改變中低音效果。

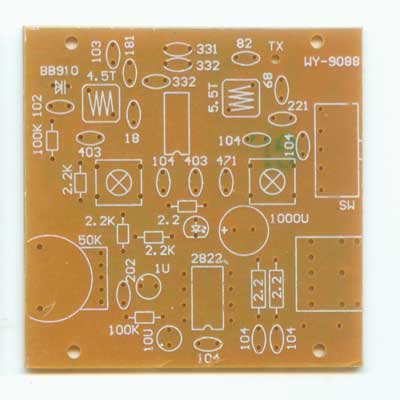

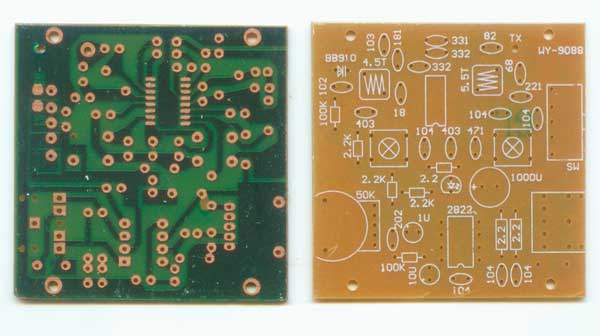

套件參考圖片如下（由于本站各項工作不斷改進，實物與圖片不一定相同，本站圖片僅供參考，但本站保證實物功效與網站描述相同）：

電路原理和原理圖：

調頻收音機具有靈敏度高、選擇性好、通頻帶寬、音質好等特點。采用CD9088調頻專用集成電路來制作電調諧調頻收音機，具有電路簡單、制作容易、調試方便、性能價格比高、音質好、成本低、體積小等特點。CD9088采用16腳雙列扁平封裝，可直接焊接在印刷電路板上，其工作電壓范圍為1.8~5V，典型值為3V。該電路內含調頻收音機從天線接收到鑒頻級輸出音頻信號的全部功能，并設有搜索調諧電路，信號檢測電路，靜噪電路，以及頻率鎖定環（FLL）電路等。其特點是采用70KHZ中頻頻率，不設置外圍中頻變壓器，中頻選擇性由RC中頻濾波器來完成，簡化了電路、省去了中頻頻率調試的麻煩，又提高了中頻頻率特性，并減少了電路體積。用CD9088可組成各種調頻收音機電路，除可采用電調諧方式來搜索電臺外，也可采用傳統的可變電容器調諧搜索電臺。CD9088集成電路各引腳的功能如下表：

有關收音機原理還可以參考以下資料：

FM信號由天線引進后從CD9088集成塊11腳進入混頻電路，電感L1、電阻R1、電容C1、C2、C3構成輸入回路，本振電路的本振頻率由L2、C4及變容二極管D1決定。C7為音頻靜噪電容，C8為中頻反饋電容，C9為低通濾波器電容，C10為中頻級耦合電容，15腳為搜索調諧端，16腳為電調諧AFC電壓輸出端，SB1為復位按鈕，SB2為調諧按鈕。按一下SB2按鈕收音機就會自動從頻率低端向頻率高端選臺，當收到一個電臺時，便自動鎖定電臺停止搜索，如要收聽下一個電臺節目，可再按一下SB2按鈕順序搜索電臺。當搜索到頻率最高端時，按一下SB1按鈕即可回到頻率最低端，然再重新選臺。

天線輸入回路收到的電臺信號與本振頻率混頻后產生70kHz中頻信號。經RC中頻濾波器完成濾波和放大后送鑒頻級處理，然輸出音頻復合信號，通過靜噪電路后，從CD9088的2腳輸出音頻復合信號，經R3、C15去加重電路后，由C16耦合到由VT1、VT2組成的低頻放大電路放大，推動耳機放音。L3、L4兩只電感線圈是高頻扼流圈，當將耳機引線作為天線時，可減少收音機其它回路對天線輸入回路信號的影響。如采用拖線作天線時，將虛線部份斷開。用耳機引線作天線和用拖線作天線各具優缺點，可試驗后決定，也可兩者同時采用。用耳機引線作天線時，R1電阻可省去。

在低放電路中，采用了將電位器接在負載回路中的方式，其有二個優點：一是比接在CD9088的2腳輸出端噪聲要小，因接在后級時電位器的本身噪聲不會被放大；二是電位器接在后級后，當調低音量時會使負載等效電阻增大，相應減小了功放級工作電流，因此可以減少電池的消耗量，延長電池的使用壽命。

袖珍電調諧調頻收音機的頻率范圍為88-108MHz，頻道間隔為200KHz。其主要技術指標：（1）電源電壓：3V；（2）電源消耗電流7~15mA；（3）靈敏度：5uV；（4）信噪比：50dB；（5）諧波失真（△F=士22.5KHZ）：1%；（6）音頻輸出功率（R_L=64Ω）：2~5mW；（7）音頻帶寬：125-12000 Hz。

元件的選擇和制作。調頻專用集成電路CD9088也可選用華越微電子有限公司的D7088產品。另外，SC1088、SL1088、TDA7088等型號集成電路與CD9088集成電路性能及引腳完全一樣，也可以相互直接代用。電容C1~C5、C8~C11應選用小體積高頻瓷片電容器；電阻宜選用0.125W金屬膜電阻；RP1選用3386P型密封式金屬陶瓷微型單圈方型電位器，也可采用一般半可變電位器，撥盤采用塑料材料自制；D1變容二極管采用BB910型變容二極管；SB1、SB2按鈕開關采用微型輕觸式按鈕開關；L1、L2為空心電感線圈，L1采用直徑為0.43mm 的高強度漆包線，在直徑為2mm 的鉆頭柄上密繞13匝脫胎而成，L2用同樣材料和方法密繞10匝備用；電感L3、L4在中周的工字形磁蕊上用直徑為0. 27 的高強度漆包線繞10圈左右，然后用滌綸膠布膠好，再用自粘膠帶包緊絕緣備用；耳機采用阻抗為32Ω的耳塞機，最好采用阻抗較高的耳機，或將兩只耳機串聯后使用，以便提高負載阻抗的匹配性和提高耳機的靈敏度，同時降低整機電源的消耗。元器件裝配時引腳盡量短些，以減少分布電容。CD9088是雙列扁平集成電路，直接焊接在印刷電路銅泊上，焊接前先認準CD9088的引腳并與印刷電路上的腳序號對應對準，然后小心焊接，防止腳間搭錫，其它元器件則焊接在印刷電路板的元件面。L1、L2兩只線圈在焊接時要相互垂直，以減少相互電路間的影響，L1線圈在焊接時盡量不要使其變形，以免改變電感量。SB1、SB2可以焊接在印刷電路板上，也可以安裝在外殼上，再用引線接通，但引線要盡量短。耳機插座選用立體聲的，以配合目前市面上的立體聲耳機。元器件焊接完成后，最好用高頻石蠟將L1、L2及附近的元片電容固定一下，以提高接收頻率的穩定性。但不要采用一般蠟燭油固定，以免加大損耗，降低接收靈敏度。所有元器件安裝好并檢查無誤后就可以進行調試。電路不接耳機時的電流消耗約為5mA，最大音量收聽時總耗電為15mA左右。

裝好成品如下：

業余調試方法：業余調試方法很簡單，即調整線圈L2的匝間疏密程度來調整收音機接收頻率的范圍。如果頻率高端的電臺收不到，可以把線圈拉開一點；如果頻率低端的電臺收不到，可以把線圈夾緊一點。以下分別介紹二個簡單的業余調試方法。

（1）采用二節新電池組成3V電池組，使用一只1KΩ阻值的多圈電位器并接在3V電池組上，將電位器接電池組負極的一個端點腳接收音機的地線，將電位器的中心滑動接腳接到CD9088的16腳上（圖3），然調試收音機的頻率覆蓋，將輸出到16腳的直流調試電壓調到比收音機所用的電源電壓值低0.1V，然撥動振蕩線圈L2的間距即調節其電感量使收音機收到頻率低端88MHz左右的電臺信號，然后再把直流調試電壓調到比收音機所用的電源電壓值低1.6V的電壓值附近，應能收到頻率高端108MHz左右的電臺信號。如不能收到108MHZ左右的電臺信號，則可以撥開些L2線圈的間距來微調頻率覆蓋范圍�？杉毿闹貜驼{整頻率覆蓋范圍幾次，調好后，去掉電池組直流調試電源，即整機調試完畢。這時該機接收頻率應在88～108MHz范圍。

如果本地無接近頻率低端和頻率高端的調頻電臺信號，可按下面方法先計算出能接收到的調頻電臺信號頻率的近似直流調試電壓V_△。然后以該V_△電壓進行頻率調試。

         V_△ = V_H.(f-f_L)/(f_H-f_L)

式中：f-接收頻率；f_L-低端頻率，取87MHZ；f_H-高端頻率，取108MHZ；

      V_H-高端頻率相應調試電壓；V_△-某頻率直流調試電壓（VCC-Vs）；

Vs-某頻率時16腳所加對地的直流調試電壓。

例：求接收某調頻電臺102MHZ頻率的16腳直流調試電壓V_△。

即   V_△ = V_H.(f-f_L)/(f_H-f_L)

        = 1.6×（102-87）/(108-87)

        ≈1.14(V)

      將16腳直流調試電壓V_△調試在1.14V，然后，撥開些或靠攏些L2線圈的匝間間距來微調頻率,使收到頻率為102MHZ的調頻電臺信號；再尋找一個接近低端頻率的調頻電臺信號，用同樣方法求得V_△電壓，然微調L2使收到該調頻電臺，經幾次兼顧后，當分別接收上述二個調頻電臺時，觀看二個V_△電壓接近計算值時，調試即完成。

（2）按住SB1復位鍵，撥動L2線圈間距，改變其電感量使收到88MHZ左右的調頻電臺信號，如收到92MHZ左右的調頻信號，可再將L2線圈稍微合攏些即可。如高端接收頻率范圍不夠，可參照（1）條方法再微調L2線圈間距即可。在調整頻率范圍時應取一只有頻率刻度的調頻收音機作為接收頻率參考。由于該機采用按鈕來進行電調諧調節電臺，無需制作煩瑣的頻率刻度，因此，可以很方便地制作和配置漂亮的收音機外殼。
   袖珍電調諧調頻收音機，經簡單的整機調試后便能正常使用。適合廣大業余愛好者實驗制作，也可適應大中專、職高等院校學生進行課余勞技制作。
