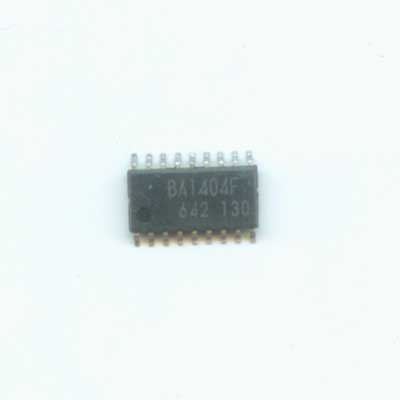

BA1404F是最經典的立體聲無線發射IC，全新原裝。18腳貼片封裝。
一、BA1404引腳功能及主要特點如下：
●采用低電壓、低功耗設計，電壓在1～3V之間，典型值為1.25V，靜態電流為2-5mA；
●將立體聲調制、FM調制、射頻放大電路集成在一個芯片上；
●所需外圍元件少；
●兩聲道分離度高，典型值為45dB；
●輸入阻抗為540Ω(fin=1kHz)，輸入增益為37dB(Vin=0.5mV)；
●典型射頻輸出電壓為600mV。
二、電路原理圖及工作原理：本站有配的套件出售/0/s---2727--.htm
BA1404的引腳功能如圖表1所示，圖1為BA1404結構功能框圖。它主要由前置音頻放大器(AMP)，立體聲調制器(MPX)，FM調制器及射頻放大器組成。
立體聲前置級分別為兩個聲道的音頻放大器。輸入為0.5mV時，增益高達37dB，頻帶寬度為19kHz。如輸入信號中存在頻率高于19kHz的成分，則必須在輸入端加一個低通濾波器，否則兩個聲道的分離度會下降。
在立體聲調制組，振蕩器輸出的38kHz信號于立體聲調制。通常在16、17腳接一可調電阻，以獲得最佳的通道分離度。
立體聲混合信號(MPX輸出信號)與導頻輸出信號(PILOT OUT)合成后的調制信號通過12腳進入射頻振蕩器并對載波進行FM調制，經射頻放大后輸出射頻信號，射頻信號的典型值在600mV左右。
BA1404內部還提供了一個參考電壓單元VREF。設計者可以利用這個電壓信號改變外接變容二極管的電容值，繼而改變載波的振蕩頻率。因此，只要控制一個電阻的分壓值就可以達到改變發射頻率的目的，這是比較獨特的設計。
