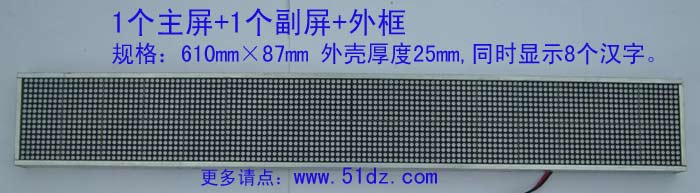

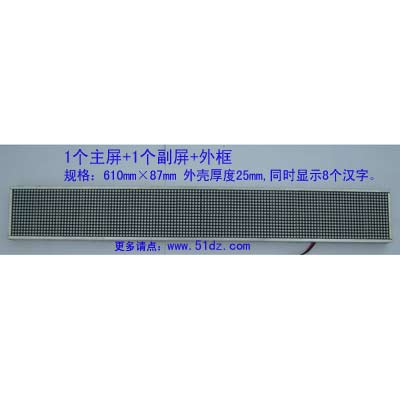

3.75mmLED點陣8字顯示屏：一塊主屏+一塊副屏+外框+電源，采用本站推廣的STC單片機，工藝采用了1.6mm雙面板SMT貼片技術，性能更穩定，可以靜態顯示8個標準16*16點陣的簡體或者繁體漢字，可以動態（滾動）顯示250個漢字，當然，如果用戶會單片機，可以利用本站的單片機套件對本顯示屏進行二次開發，讓本顯示屏以任意方式顯示任意顯示圖形或者文字。另外，板上還設計有時鐘芯片，適合做萬年歷、定時控制，板上還設計有電池安裝位置。

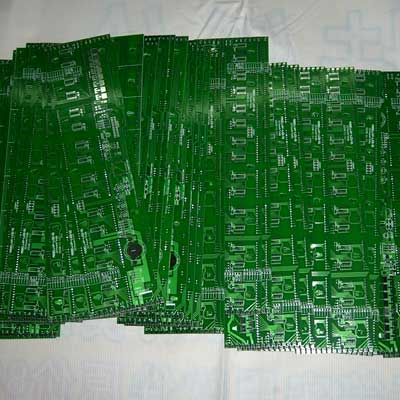

本板長度為304mm*76mm，由一塊主屏和一塊副屏組成的，點小圖可以打開原理圖：

（由于后面的74HC595電路連接方法是一樣的，所以這里只畫出4個74HC595的接線圖�。�

本板只安裝74HC595和104和點陣的話，就起到副板的作用，這時只起LED顯示板的作用，必須在主板的帶動下才能顯示。一塊主板可以顯示四個16*16的漢字，帶1塊副板就可以顯示8個漢字，帶2塊主板就可以顯示12個漢字，帶3塊主板就可以顯示16個漢字。限于8位單片機的內存大小和計算能力，我們設計的這塊主板建議最多只帶3塊副板（一次顯示16字），如果要帶6塊、8塊、10塊的話，也不是不可以，但是顯示速度會變慢，會有閃爍感，亮度也會降低，而帶4塊以內副板的話，是可以做到高亮度并且沒有任何閃爍感覺的。

后面有一塊主板帶兩塊副板的工作照片：（文字是滾動顯示的，一個漢字需要占32字節ROM，1K只能存儲32個漢字。如果采用STC89C51（ROM4K）芯片的話，滾動顯示一句40個漢字的廣告標語還是可以實現的。我們用STC89C58（18元）可以顯示400字的廣告內容了，用STC89C52（12元）的話，顯示100多字的廣告是沒有問題的。說明：用AT89C5x（S5x）也可以，但速度會慢一些，可以正常使用。

以下是我們板的特點，主要用來判斷是否仿制本站的LED點陣板：

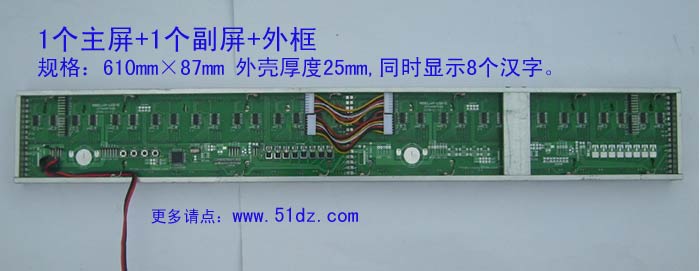

1、主LED點陣板、副LED點陣板合二為一。（裝全部元件是控制板加顯示板，可以只裝點陣和595成顯示板。）
2、LED點陣兩端留有兩塊板連接（更不容易起銅皮）的銅皮焊盤，點陣板與點陣板之間可以直接焊錫連接。
3、板上設計了4個7PIN的單排彎針插座用于連接相鄰的點陣板，即本板連接方法可以用線連也可以用錫連。
4、板上設了11個葫蘆孔，可以非常方便的自制外框固定，特別還設計了一個居中的懸掛的葫蘆孔，非常方便。
5、設計有4個按鈕，用戶可以編程復雜功能，例如定時顯示和關閉、亮度調節、速度調節、顯示內容選擇。
6、采用五一電子自定義的電路板晶體管封裝庫，可以方便的安裝多種封裝的三極管或者場效應管。
7、板上調節運行接口，程序調節運行狀態時，四塊板耗電總和小于100MA，可以用電腦USB口或編程實驗板供電。
8、板上有程序下載接口，采用STC單片機可以隨時更換單片機中程序，方便產品開發、內容修改。
9、采用標準接線3.75LED點陣（雙色點陣也可使用，請將多余引腳剪掉即可），學習開發用途可以購買舊點陣用。
特別說明：本產品的商業程序請大家自行開發，本站僅提供一個例子測試程序！

下面是我們自己裝好的成品運行圖片，我們的程序現在可以顯示16個漢字滾動顯示，該程序是我們的商業秘密，但是，我們的程序還有很多功能沒有寫好，因此，本站暫不提倡普通用戶購買本成品板。

圖中有渾濁紅色的地方是因為用了封箱膠紙捆了一根透明的IC桿，用來固定板防止板在移動時背后焊接處斷開。有字錯開的現象是因為照片是照的滾動顯示的某一個睡間。（照相機快門時間選擇的是1/30秒，不能開閃光燈，否則，閃光燈太亮會看不到LED顯示。）

為什么所有的銷售成品LED顯示板的廠商都不出售制作套件呢？因為成品的利潤是很高的，就好象我們將該板拆成套件來賣，即使我們的電路板賣39元一片，點陣賣8.9元錢一個，成本也才200多元，誰還去買你3百4百的成品板？賣套件純粹是砸自己賣成品的飯碗，你說，誰正在賣成品又還愿意去賣套件？

會不會有人只賣套件不賣成品呢？不會，因為成品的利潤高，他有做成品的能力他還不做成品？除非他的套件不能做出實用的成品，或者他的套件存在嚴重失誤或者不良。當然，他的套件不能做出實用的成品，可想而知他的套件價格就會很低了，因為他的行為只是想少賠一點本錢罷了。

可以這么說，既出售點陣屏成品又出售點陣屏套件的只有五一電子！因此，本站也事先表明，技術水平不夠的請直接購買本站的成品，任何人購買了本站的點陣套件，本站不提供任何技術支持！還有，購點陣套件者而組裝失敗者，不可以對本站有任何報怨！不懂單片機者更是請你想都不要想購買套件！

還有，由于本站出售點陣屏的完整套件和配件、公開基礎資料、提供例子程序，可能會有少部分商家或者初學者會仿制本站的硬件，盜用本站的軟件，我們還是希望這樣的商家直接做我們的代理吧，這樣既方便自己又方便別人，降低了自己的風險，增加了自己的機會！一次購買10片按25元每片計算。

下面是本站開發的自動生成文字、圖片代碼的軟件運行界面：

;這是本站51LED點陣屏的一個免費應用程序，可以顯示字符圖形功能，由于本程序僅供測試用途，本程序代碼功能正常，不一定合理優化，僅供參考，
;本站LED顯示屏可完美應用的程序是本站的商業機密，本站嚴格保密并且配在商品中加密后高價出售，本站不提供程序相關的任何咨詢和服務，敬請諒解！
;但是，本站仍然倡導大家學習和創造，本站會絕對保證LED點陣屏全套硬件的可操作性、方便易用和實用性，還有最重要的低價格普及特性�。。�！
org 00h
call dispjs;調用顯示緩存數據計算程序，事先將要顯示發送的數據按順序放在內存中，改變顯示內容就是改變內存中的數據
mov r7,#0  ;從第一行開始掃描，
mm: mov a,r7  ;讀入當前掃描行數
     setb p2.0  ;先關掉顯示,免除影子，74HC595比74HC164好在多一個禁止輸出功能，這很有用，可以非常方便的打開和關閉顯示
dp0:cjne r7,#0,dp1
     mov a,#10000000b  ;掃描第幾行就要給第幾行供電
dp1:cjne r7,#1,dp2
     mov a,#1000000b  ;掃描第幾行就要給第幾行供電
dp2:cjne r7,#2,dp3
     mov a,#100000b  ;掃描第幾行就要給第幾行供電
dp3:cjne r7,#3,dp4
     mov a,#10000b  ;掃描第幾行就要給第幾行供電
dp4:cjne r7,#4,dp5
     mov a,#1000b  ;掃描第幾行就要給第幾行供電
dp5:cjne r7,#5,dp6
     mov a,#100b  ;掃描第幾行就要給第幾行供電
dp6:cjne r7,#6,dp7
     mov a,#10b  ;掃描第幾行就要給第幾行供電
dp7:cjne r7,#7,dp8
     mov a,#1b  ;掃描第幾行就要給第幾行供電
dp8:cpl a  ;共陽的數碼管就要反向,保證只給1路供電,而不是給另外7路供電,否則會顯示成陰文
  mov p1,a  ;送到p1口控制那個三極管該導通

dsp0:cjne r7,#0,dsp1
     mov a,#00h  ;掃描第幾行就要讀每幾行的數據
dsp1:cjne r7,#1,dsp2
     mov a,#20h  ;掃描第幾行就要讀每幾行的數據
dsp2:cjne r7,#2,dsp3
     mov a,#40h  ;掃描第幾行就要讀每幾行的數據
dsp3:cjne r7,#3,dsp4
     mov a,#60h  ;掃描第幾行就要讀每幾行的數據
dsp4:cjne r7,#4,dsp5
     mov a,#80h  ;掃描第幾行就要讀每幾行的數據
dsp5:cjne r7,#5,dsp6
     mov a,#0a0h  ;掃描第幾行就要讀每幾行的數據
dsp6:cjne r7,#6,dsp7
     mov a,#0c0h  ;掃描第幾行就要讀每幾行的數據
dsp7:cjne r7,#7,dsp8
     mov a,#0e0h  ;掃描第幾行就要讀每幾行的數據
dsp8: mov r0,a
  mov r1,#0

ffss:movx a,@r0  ;讀出要發送的數據
   inc r0   ;數據讀出后，地址加1，保證下次讀下一字節接著發送
 inc r1;發送數據計數，每一行發完了就要退出，
   cpl a ;陰文陽文
 call fssj   ;連續移位串行發送出8位數據，用子程序的方法寫代碼便于閱讀
 call fssj
 call fssj
 call fssj
 call fssj
 call fssj
 call fssj
 call fssj
cjne r1, #20h,ffss  ;20h換成發送長短
   clr p2.1   ;最后顯示校正
   clr p2.2   ;最后顯示校正
 setb p2.1   ;最后顯示校正
   setb p2.2   ;最后顯示校正
   clr p2.0 ;打開顯示
   inc r7;顯示結束，計算下次要顯示的行數
   cjne r7,#8,disr7  ;本點陣屏采用8路分時掃描顯示，如果是16路分時掃描的話，這里就要改成16
   mov r7,#0
disr7: call ys  ;調用延時程序，可以調節顯示掃描速度
jmp mm

ys:djnz r4,ys   ;延時程序，讓LED有時間展示點亮，如果這里寫鍵盤程序呀、其它的程序呀，是可以不用延時程序的。
mov r4,#2
djnz r5,ys
ret

fssj: rlc a           ;發送串行數據專用子程序，功能，將累加器中的高位移位發送出去
    mov p2.3,c      ;將要發送的位送到74HC的數據端
  clr p2.1         ;產生移位脈沖
  clr p2.2         ;產生移位脈沖
  setb p2.1         ;產生移位脈沖
    setb p2.2         ;產生移位脈沖
  ret         ;子程序返回

dispjs:; 本子程序專門計算顯存的顯示數據，這些數據來源于用戶，可以是字符，可以是圖形，也可以是時間，都必須按規律讀出（查表或者計算）才行。
 mov r0,#0 ;將要顯示的點陣數據通過r0間接尋址先放在擴展內存中,執行顯示程序時,再讀出并通過74HC595串行發送去控制LED亮滅
  mov r3,#0
js0: mov dptr,#tab  ;本子程序這里是查表，表中的數據由本站寫的軟件直接生存，可以用字符或者圖形產生
      mov r1,#0   ;根據點陣屏的大小送入不同的值,一個漢字為32字節,分8次掃描,每次每字占4字節,4個漢字為10h,8個漢字為20h……
js1: mov a,r3    ;每個數據的偏移一定要加進去，否剛會亂碼的
     movc a,@a+dptr
  movx @r0,a  ;將查表的數據存到內存
  inc r0;地址加1，方便下次存數據
     inc r1;數據長度加1，確定一行是不是該完了？
  inc dptr;;數據表地址加8，這是因為本站軟件生成代碼就這種格式，其它格式請自己靈活更改
  inc dptr;站長不想寫加8的程序，用8次加1算了。事實上，站長很多指令還用得不是很好，總之，簡單能用就好，這是最簡單的方法
  inc dptr
  inc dptr
  inc dptr
  inc dptr
  inc dptr
  inc dptr
  cjne r1,#20h,js1 ;20h表示顯示長度為8個漢字
  inc r3  ;一行發完了，偏移到下一行
  cjne r3,#08h,js0 ;08h表示8行顯示數據全部讀到了內存，這已經占用了256字節，
  ;STC89C58內有1K多內存，多得用不完，關于使用更多內存需要用到16位的地址，代碼會復雜些，大家自己想辦法吧。
  ret

tab:;以下是顯示的圖形、字符的點陣數據，由本站的免費軟件方便快捷的自動生成，下載地址：/n.asp?id=13462
db 40h,27h,24h,01h,81h,56h,50h,10h
db 27h,20h,0c0h,41h,46h,58h,40h,40h
db 00h,0feh,04h,20h,18h,08h,40h,40h
db 0fch,40h,0e0h,58h,4eh,44h,40h,40h
db 00h,12h,12h,12h,0feh,12h,12h,12h
db 12h,12h,3ah,0c4h,04h,08h,10h,00h
db 00h,04h,44h,44h,44h,44h,44h,44h
db 44h,44h,44h,44h,44h,04h,04h,00h
db 02h,01h,0ffh,01h,01h,1fh,11h,11h
db 11h,11h,11h,11h,11h,11h,01h,01h
db 00h,00h,0feh,00h,00h,0f8h,08h,08h
db 08h,08h,08h,08h,28h,10h,00h,00h
db 00h,7fh,02h,02h,02h,02h,02h,3fh
db 04h,04h,04h,04h,04h,0ffh,00h,00h
db 00h,0f8h,00h,00h,00h,00h,20h,0f0h
db 20h,20h,20h,20h,24h,0feh,00h,00h
db 00h,00h,00h,00h,00h,00h,00h,7fh
db 00h,00h,00h,00h,00h,00h,00h,00h
db 00h,00h,00h,00h,00h,00h,04h,0feh
db 00h,00h,00h,00h,00h,00h,00h,00h
db 01h,01h,01h,3fh,21h,21h,3fh,21h
db 21h,21h,3fh,21h,01h,01h,00h,00h
db 00h,00h,00h,0f8h,08h,08h,0f8h,08h
db 08h,08h,0f8h,08h,02h,02h,0feh,00h
db 00h,3fh,00h,00h,00h,01h,01h,01h
db 0ffh,01h,01h,01h,01h,01h,05h,02h
db 00h,0f0h,20h,40h,80h,00h,00h,04h
db 0feh,00h,00h,00h,00h,00h,00h,00h
db 01h,00h,7fh,04h,02h,3fh,22h,24h
db 3fh,24h,24h,27h,24h,24h,20h,20h
db 00h,80h,0fch,20h,40h,0f8h,48h,28h
db 0e8h,48h,48h,0c8h,48h,08h,28h,10h
db 08h,1ch,31h,40h,88h,0ch,1bh,30h
db 50h,90h,10h,10h,10h,10h,10h,10h

end
