紅外人體感應報警環境溫度濕度單片機1602液晶顯示套件：提供PDF原理圖,安裝圖,C語言源程序,元件清單，制作參考資料等等。

單片機紅外報警監控套件

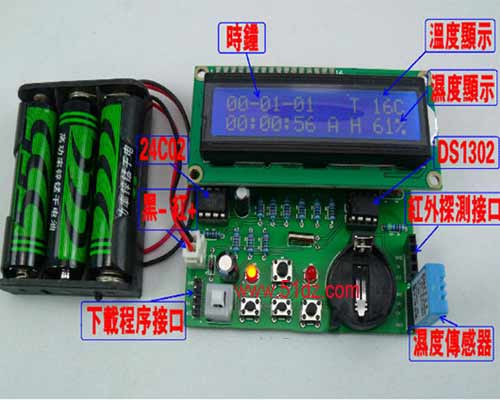

主要功能:
•紅外熱釋電傳感器獲取人體入侵信息，當監控功能打開并且有人入侵時，驅動蜂鳴器報警，LED紅色報警燈亮。
•報警時間自動存儲至EEPROM存儲器，當按“Review”查詢按鈕時顯示最近一次報警時間。
•不間斷測量當前溫度和濕度數據，并在液晶屏上實時顯示。
•具備不間斷時鐘電路，當前時間在液晶屏顯示。時鐘電路具有后備電池，系統掉電后時鐘依然運行，再次上電顯示當前時間，無須重新調時。
•可以通過設置鍵打開或關閉監控報警功能，系統上電處于報警關閉狀態，按一次設置鍵打開報警功能，液晶屏顯示“A”，繼續按設置鍵進入時鐘校準功能，此時報警功能關閉。
•可以通過設置鍵調校時鐘初始值，具體方法是連續按設置鍵直至“年”、“月”、“日”、“時”、“分”、“秒”相應的位置閃爍，再通過Up鍵和Down鍵調整數值，調整完畢繼續按設置鍵進入正常狀態。
•任何狀態，按查詢Review鍵可以查詢上次報警時間，再次按Review鍵退出查詢狀態。

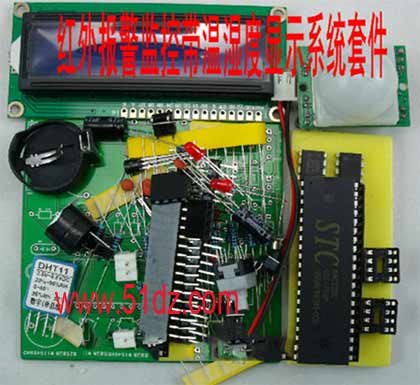

本裝銷售的是散件，如下圖所示：

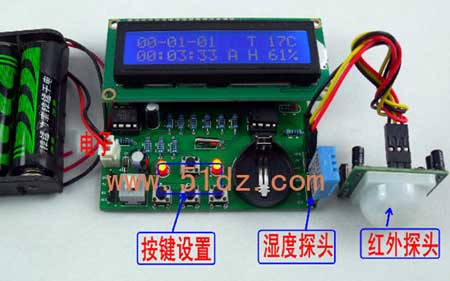

紅外人體傳感器簡介：

人體感應傳感器是這樣一款基于紅外線技術的自動控制產品，靈敏度高，可靠性強，超低電壓工作模式，廣泛應用于各類自動感應電器設備，尤其是干電池供電的自動控制產品中。其功能特點：

•全自動感應：人進入其感應范圍則輸出高電平，人離開感應范圍則自動延時關閉高電平，輸出低電平。
•光敏控制（可選擇，出廠時未設）：可設置光敏控制，白天或光線強時不感應。
•溫度補償(可選擇，出廠時未設)：在夏天當環境溫度升高至30～32℃，探測距離稍變短，溫度補償可作一定的性能補償。
•兩種觸發方式：a.不可重復觸發方式:即感應輸出高電平后，延時時間段一結束，輸出將自動從高電平變為低電平；b.可重復觸發方式：即感應輸出高電平后，在延時時間段內，如果有人體在其感應范圍活動，其輸出將一直保持高電平，直到人離開后才延時將高電平變為低電平（感應模塊檢測到人體的每一次活動后會自動順延一個延時時間段，并且以最后一次活動的時間為延時時間的起始點)。
•具有感應封鎖時間(默認設置:2.5S封鎖時間)：感應模塊在每一次感應輸出后（高電平變成低電平），可以緊跟著設置一個封鎖時間段，在此時間段內感應器不接受任何感應信號。
•工作電壓范圍寬：默認工作電壓DC4.5V-20V。
•微功耗：靜態電流<50微安，特別適合干電池供電的自動控制產品。
•輸出高電平信號：可方便與各類電路實現對接。

單片機使用STC89C52RC單片機，該單片機為DIP40封裝，外型管腳使用與AT89S52等完全相同。

DS1302時鐘芯片和EEPROM外部存儲器

設計有后備電池，系統掉電時鐘仍然繼續運行。

報警電路：

報警功能打開后，當有人入侵后，蜂鳴器和LED發光管同時報警。

入侵時間存儲通過AT24c04存儲，按查詢鍵可以查詢
