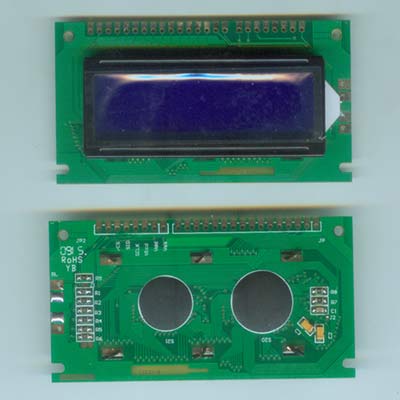

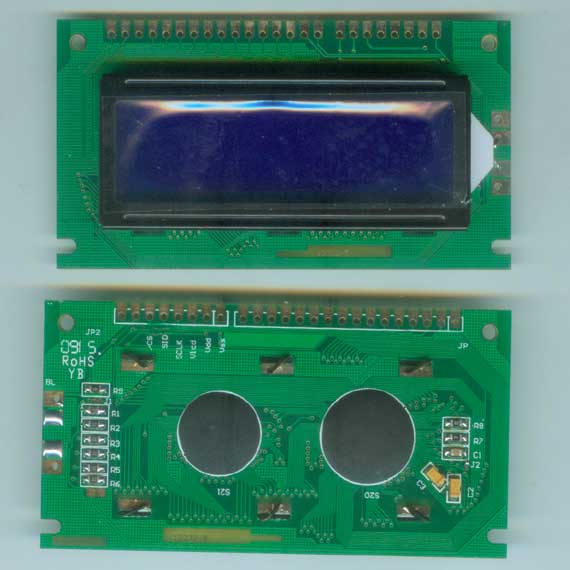

12232z帶中文字庫點陣液晶
點陣： 122×32
外型尺寸： 84.0×44.0×13.2
顯示漢字：2×7.5個中文字符
視區尺寸： 60.0×18.0

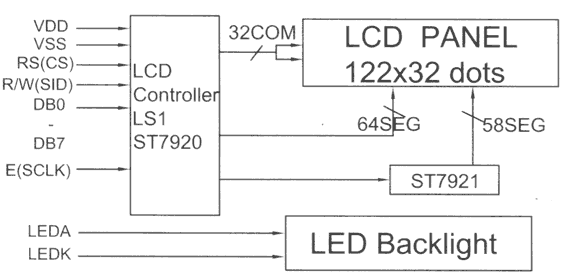

控制器： ST7920

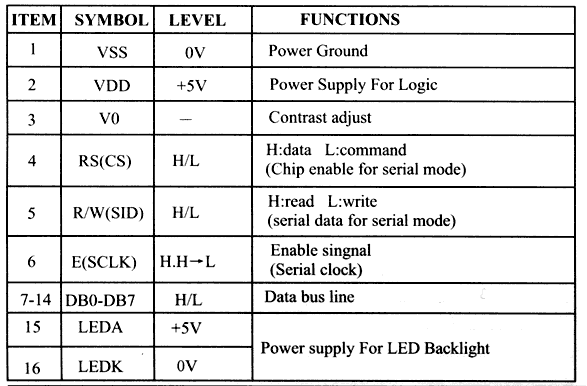

接口類型：并口、串口

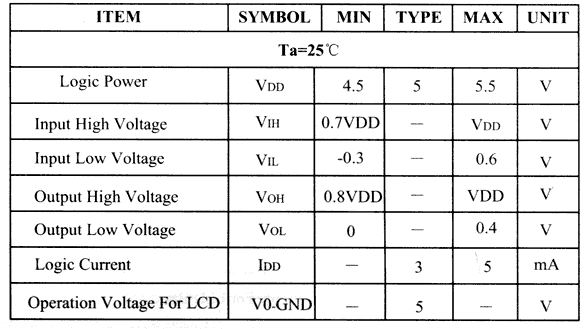

工作電壓： 5.0V
顯示模式：藍膜。

產品說明

ST7920系列產品硬件特性如下：

     提供8位，4位并行接口及串行接口可選

     并行接口適配M6800時序

     自動電源啟動復位功能

     內部自建振蕩源

     64×16位字符顯示RAM（DDRAM最多16字符×4行，LCD顯示范圍16×2行）

     2M位中文字型ROM（CGROM），總共提供8192個中文字型（16×16點陣）

     16K位半寬字型ROM(HCGROM)，總共提供126個西文字型（16×8點陣）

     64×16位字符產生RAM（CGRAM）

     15×16位總共240點的ICON  RAM（ICONRAM）



ST7920系列產品軟件特性如下：

      文字與圖形混合顯示功能

      畫面清除功能

      光標歸位功能

      顯示開/關功能

      光標顯示/隱藏功能

      顯示字體閃爍功能

      光標移位功能功能

      顯示移位功能

      垂直畫面旋轉功能

      反白顯示功能

      休眠模式



中文字庫選擇：

ST7920-0A內建BIG-5碼繁體中文字型庫

ST7920-0B內建GB碼簡體中文字型庫

        用戶在選用之前務必注明。
