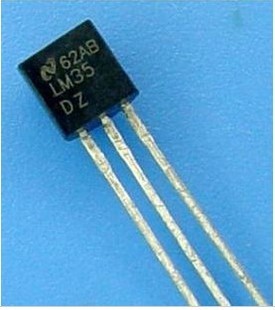

LM35DZ 溫度傳感器

溫度測量范圍：0～100度

封裝：TO-92封裝

廠商：NS國半

用一個元件LM35DZ、LM35CZ制作的數顯溫度計 轉自網上的文章：

    這里介紹一個只用一個元件的（電源除外）的數顯溫度計的制作。它雖然非常簡單，但其性能與一般的溫度計比卻毫不遜色，最特別的是可直接讀出數字量的溫度值，非常直觀。下面我們介紹它的制作過程。

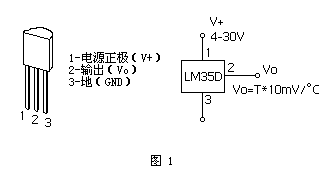

    在動手之前，你必需準備一塊數字式萬用表或數字電壓表。如果沒有，你可參照這里自制一個數字電壓表。如果你只有指針試的萬用表，也沒關系，只要有一個1V電壓檔，也可用來制作溫度計，只是此時的溫度顯示為指針式。前面我們提到的只有一個元件的溫度計，這個元件就是我們要介紹的集成溫度傳感器LM35D。它是把測溫傳感器與放大電路做在一個硅片上，形成一個集成溫度傳感器（見圖1）。

    LM35D是一種輸出電壓與攝氏溫度成正比例的溫度傳感器，其靈敏度為10mV/℃；工作溫度范圍為0℃-100℃；工作電壓為4-30V；精度為±1℃。最大線性誤差為±0.5℃；靜態電流為80uA。該器件如塑封三極管（TO-92）。

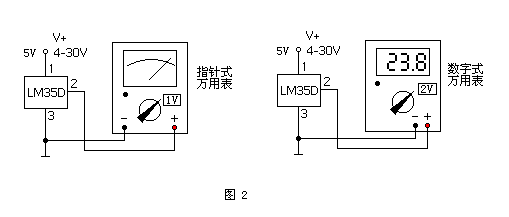

    該溫度傳感器最大的特點是是使用時無需外圍元件，也無需調試和較正（標定），只要外接一個1V的表頭（如指針式或數字式的萬用表），就成為一個測溫儀（見圖2）。

   測溫探頭的制作。

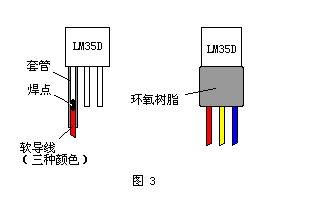

    按圖3做一個測溫頭。用200mm長的軟導線（3種顏色）分別焊三個引腳，外用雙組份環氧樹脂固定（這樣可以測液體溫度）。

     使用。

    按圖2接好線后，你可以測試一下開水沸騰的溫度是否為100，（注意參考大氣壓力）。也可測試室溫，并用水銀或酒精溫度計比較一下。

     到此，這個溫度計就做好了，怎么樣，簡單吧。還不做個試試？本人就用這個方法（自己另加了一個數字電壓表），做了一個放在自家的冰箱里，爽極了。
