本商品是五一电子推出的一款开启学生科学兴趣、提高动手能力、简单有趣、方便实用的电子制作套件，本制作套件元件较少，焊接要求、制作要求、工作原理相对简单，是中小学生学习电子技能的电子入门制作套件！
套件购买时，附有纸质的说明书，说明书包括：原理图、电路分析指导、元件清单以及安装注意事项等，相关参考制作视频见本页底部，欢迎点赞评论！
当初本站设计这款套件时，就是准备为天下的父母打造一款“亲子套件”，本站不惜血本的增加了各种方便应用的多功能设计，所以，本套件也非常适合大专院校的师生购买，同时更适合家有4-18岁爱子的爸爸购买！本站认为，只有更多人进行共同的参与，才会有更强的学习和交流效果！
本套件组装好后，就是一个微型小风扇，采用2节5号供电，具有强风、弱风两档调速，同时，七彩变色二极管在风扇肚子里面发光（大家可以自己开孔装到外面来），在晚上时，光线使会将壳体映亮，或者看到点点光亮，令人联相篇篇。

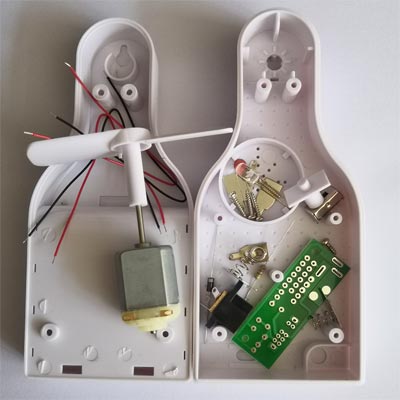

风扇套件元件清单及功能介绍：
| NO |
名称 |
数量 |
功能说明介绍 |
| 1 |
前面壳 |
1 |
曲线设计，上有电动机孔、固定骨，下有电源开关孔、电源插座孔，中有喇叭位。 |
| 2 |
后面壳 |
1 |
和前壳有对应的螺丝柱，可配合前壳固定电动机和电路板，设计有4节5号电池盒。 |
| 3 |
电池盖 |
1 |
和后壳配合形成完美、结实的四节5号电池盒。本电池盒设计成可以任意连接使用。 |
| 4 |
电池正极片 |
2 |
本制作采用两节五号电池，电池片均有电镀。 |
| 5 |
电池负极片 |
2 |
本制作采用两节五号电池，电池片均有电镀。 |
| 6 |
风扇叶 |
1 |
长轴伸出更远可提高效率；扇叶对称可适应小电机高转速；采用圆角更安全更高效！ |
| 7 |
电动机 |
1 |
定制的长轴电动机，作风扇的动力，也可带动电路板转动显示文字(DC3-4.5V) |
| 8 |
印刷电路板 |
1 |
本制作配有一小电路板，可固定电源开关、电源插座等少量的电子元件。 |
| 9 |
立式电源座 |
1 |
可以很方便的引入外接电源，实现交直流两用�？梢圆迦隓C3-4.5V |
| 10 |
三档8脚开关 |
1 |
本制作成品分为三档，一档电源关闭（停止），一档弱风，一档强风 |
| 11 |
降压二极管 |
1 |
型号1n4007，用来给电动机降压，实现电机转动弱风. |
| 12 |
七彩发光管 |
1 |
主要是起一个美观装饰作用，同时也可以起到电源指示的作用。 |
| 13 |
电阻470Ω |
1 |
给发光二极管限流，防止电流过大烧坏发光二极管 |
| 14 |
电容104P |
1 |
电容抗干扰作用 |
| 15 |
软导线 |
4 |
2条8CM导线连接电路板和电池盒正负极，2条12CM将电路板和电动机相连接，让电动机受控制。 |
| 16 |
螺丝Φ2×10mm |
4 |
最终用来固定前后壳，让风扇能稳定可靠的工作. |
|
备注：1注：本套件不配喇叭。2注：本套件只使用二节5号电池，多余留空。3注：所有的正极片和负极片均不共用，方便任意连接组合使用途。6总之，消耗最少电，扇出最多风！7注：请参见本站LED转转字套件应用。
本风扇水平放置台面，水平距离人脸30CM处，开弱风档也可感觉微风拂面！开启强风档可以具有更多用途，例如：热食品、饮品的快速降温，电子产品的局部散热、局部降温等。
附《业余风级谱》：零级青烟直上天，一级炊烟随风偏，二级轻风拂脸面，三级风起红旗开，四级风吹树技摇，五级风吹小树摇，六级举伞步行艰，七级迎风走不便，八级风吹树技断，九级屋顶飞瓦片，十级拨树又倒屋，十一十二陆少见。
为了让更多的朋友都有机会学习、了解、应用电子技术，也为了达到本站推广普及电子技术的这一宏伟目标。另外，本套件还有具有再利用的价值，大家可以看到，本站设计不惜血本，电池盒可以完美再用，不共用任何正负极，用户可以自己连接成任何形式：各组独立、串联、并联、单电源、双电源，特别是，外壳内部有大量的空间，可以容纳很多电子元件，甚至可以改装成充电器、转转灯、收音机、报警器等，总之，思想有多远就可以想到有多远。

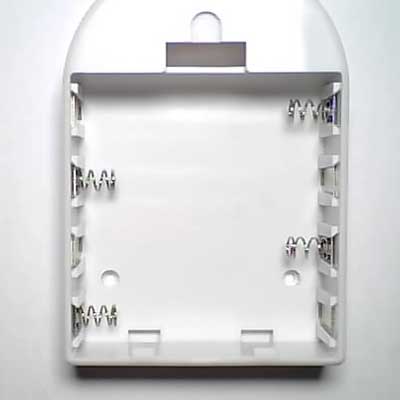

 先将电池片放入电池盒，这样电池才能导电。注意：只需要用2节电池，我们配送了2对电池片，因为给多了反而大家误会不好使用。多的可以不装的。图上是装了4对，因为此外壳是多用的，也可以作其它小产品。

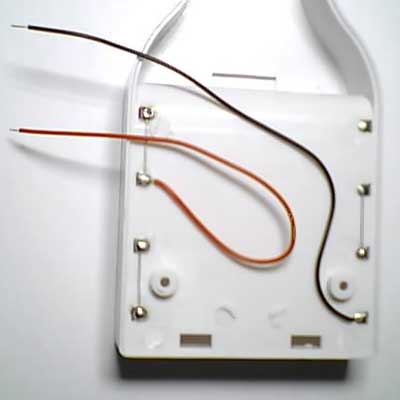

 如图，焊上电池线。由于我们只需要用3V，3V供电已经很大风了。所以最上面的不用。如果一定要用4个电池，用6V供电，风会更大，但噪音会更大，电动机寿命应该会缩短，不过，我们的电动机过载能力是很强的，不用担心电动机会烧坏。
 这是电路原理图，这是用本站的免费在线画图画的，其中104电容一定并联在电动机的两个引出接线上，该电容直接是焊在电动机上面的，距离远了效果不好！大家可以试验，如果不装这个电容，7彩发光二极管是不会变色闪亮的！为什么呢？因为七彩发光二极管内部有一个小单片机芯片来控制红色、绿色、兰色发光的，干扰太大了，单片机不停的复位，灯自然就不能闪动了。

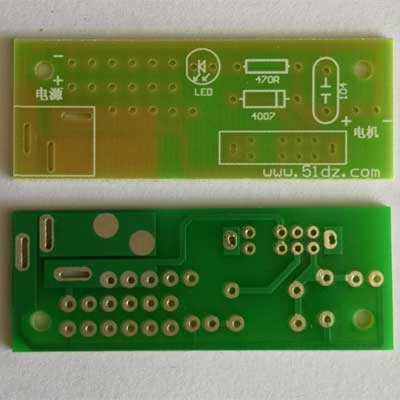

 然后按图装上电路板的元件，注意，不一定要完全跟图相同，电路原理图不错就行了。注意本站已重新做印刷电路板，玻纤镀锡板，因为非常方便连接。

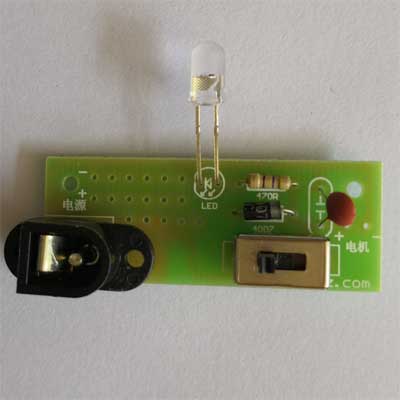

 本图仅供参考，以电路原理图为准。特别注意开关的接线：本开关是双刀三掷开关，上下两排四个脚的功能是一样的，其中实测距离为最中间的一个脚是公共脚（该脚一边的空位是隐藏了一支引脚），开关处在三个档位时，公共脚分别只与另外的三支脚相通！
 再放置电动机！电动机四周都有固定骨支撑，电动机一放进去就固定牢固了。

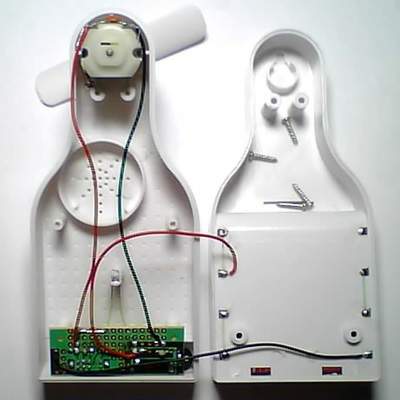

 这是安装到最后时的参考图，再次说明，不必要以本图相同，七彩发光二极管装在什么位置大家自己决定。当然，大家也可以开孔露在外来来，这样有高亮底，白天也能看得见。

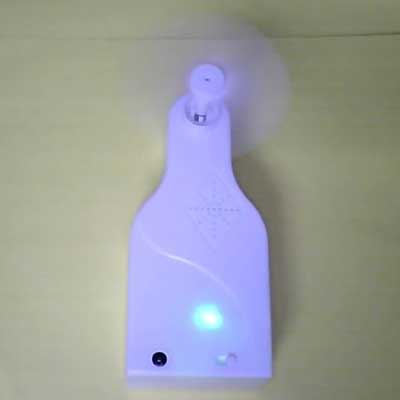

 这是装好了转动时照片，晚上在日光灯下，看到内部有发绿光。

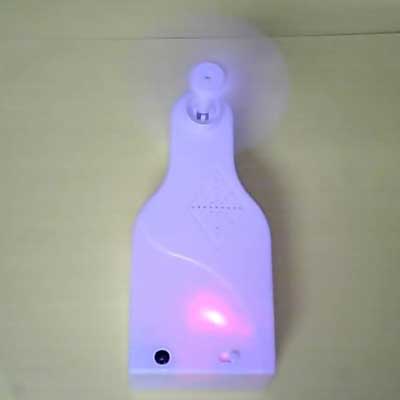

 这是装好了转动时照片，晚上在日光灯下，看到内部有发红光。
最后，祝大家制作成功！请大家不要笑这个制作很简单，但是，动手能力是一定要培养的，熟练才能生巧。如果你是大学教授，你在理论上进行分折，这么简单的制作，我不用动手，我一想全部都知道了！但是，我们还是建议你买几套回去做做玩玩，有时，灵感就在瞬间发现�。ū局谱骱胁捎昧硕喙δ艿纳杓�，有电动机的固定位，有喇叭安装位，有分开的电池弹簧片，可以设计制作各种小电子产品�。�
参考制作视频点击： 七彩发光变速小风扇制作视频https://www.bilibili.com/video/
