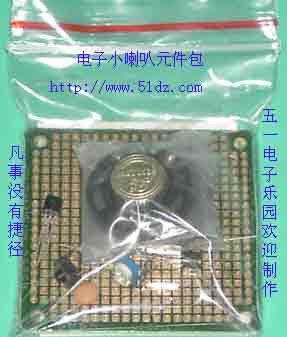

電子小喇叭元件包
商城價格：￥3.00 元　　免費注冊有禮送
貴賓價格：￥2.55 元　　加入貴賓更優惠
單件重量：13 克（僅供參考，包裝重量另計）
　貨源充足支持零售　　加入收藏　　我要評論
點這里將商品放入購物車　
如果您喜歡該商品，您可以放入購物車！當您選好商品后，您可以留下您的地址和電話并提交訂單，本站會按順序處理！
請您放心，提交訂單并不表示必需購買。提交訂單僅僅是信息交流的一種方法，僅僅只代表了您臨時的潛在需求，您完全可以決定不購買，并且不需要任何理由。
注：本站圖片僅供參考！因各種原因，圖片與實物不一定相符，不便之處敬請諒解！我們會盡快改良！

　　這是一個電子小喇叭，按一下叫一下，按一分鐘響60秒。用來做門鈴也可以。放大電路圖見/dianlu/dianlaba2.gif
　　為什么用電池給揚聲器通電不會自動發聲？
　　因為，電池是直流電，通電后電流不會自動變化，不能帶動紙盆振動。發聲是離不開振動的，并且要求振動頻率在音頻范圍。
　　怎樣讓電流自動變化呢？象秋千一樣自動的蕩來蕩去呢？
　　這就要用到振蕩電路。本實驗——電子小喇叭——就是振蕩電路的應用。通過改變C1、R3可以改變振蕩頻率，改變L1為燈泡則會閃光（很低頻時）。

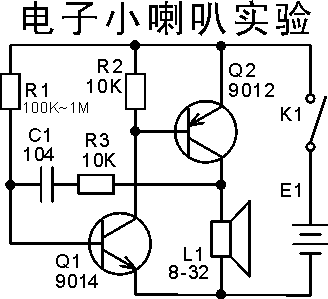

　　如圖，K1接通電源時，一個很小的電流通過R1流到Q1的基極，Q1通過R2和Q2的基極產生一個較大的電流，會讓Q2導通，Q2導通就會給揚聲器L1通電，當L1上的電壓升高時，L1上的電壓會通過R3、C1給Q1提供更大的基極電流，這會讓Q1、Q2更加導通，L1上的電壓更高。
　　電源電壓是固定的，L1上的電壓升高到接近電源電壓了又會怎么樣？毫無疑問，一定是停止上升。由于R3的阻值遠遠小于R1，所以L1上的電壓變化決定了Q1的基極電流的變化，當L1上的電壓無法再上升時，Q1的基極電流也會開始減小。
　　現在好了，Q1的基極電流減小的直接后果就是Q2的基極電流減小，讓Q2不給L1通電，這會導致L1上的電壓下降。正如剛才的上升過一樣，L1上的電壓下降會通過R3、C1讓Q1基極電流更小，這會讓Q1、Q2更加截止，L1上的電壓更低。
　　當L1上的電源電壓低到0V后，又會怎么樣呢？一定是停止下降。和剛才類似，L1上的電壓無法再下降，不能再影響Q1的基極電流，這時R1又會給Q1提供基極電流，回到剛接通電源時的那個狀態，周而復始，形成了持續的自動的電流變化——振蕩！
　　圖中，C1、R3是兩個非常關鍵的元件，它們起將后級的信號傳遞到前級，起反饋作用，所以叫做反饋電路。C1、R3還決定了振蕩頻率，改變C1和R3就可以改變頻率。圖中是為了用電子實驗套件中的電子元件方便而隨便取值，振蕩頻率較高，較難聽清。建議將C1、R3加大。
　　反饋電路的作用如果是“火上澆油”或者“雪上加霜”，那么就叫正反饋，如果是“降溫解暑”或者“雪中送炭”，那么就叫負反饋。
　　本實驗中，L1電壓上升時，反饋目的是為了讓電壓更高；L1電壓下降時，反饋目的是為了讓電壓更低，很明顯，這屬于正反饋。一般情況下，在具有足夠放大倍數的電路中，加入正反饋就可以產生振蕩。
　　不起振的常見問題：由于Q1、Q2的放大倍數太高，三極管始終處在飽和導通狀態，所以不會起振。這時請增大R1阻值在10M以下，或者減小R2在1K以上。當然，裝配錯誤也是不會起振的。
　說明：多出的電阻和電容是供改變振蕩頻率實驗用途。電阻可以串聯并聯來使用：例如三只1M的電阻串聯可以得到3M、2M的阻值，并聯可以得到0.33M和0.5M的阻值。
