國家及各省市地區每年都在舉行職業院校職業技能大賽，中等職業學校電子電工類比賽“電子產品裝配與調試”項目競爭異常激烈。
本套件為2010年某市中等職業學校電子產品裝配與調試競賽套件，并提供競賽試題（電子版）。購買套件后可在本站下載競賽配套試題.

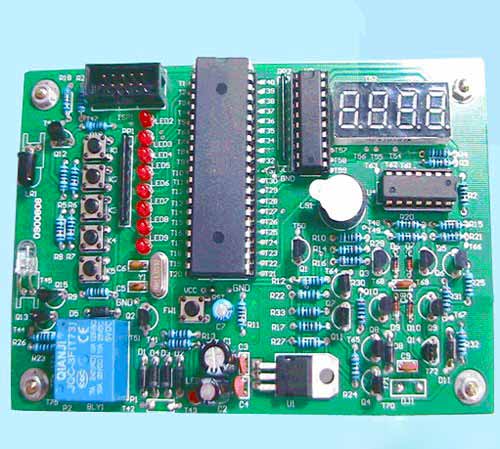

套件元件全部選用優質元件，電路板采用優質雙面環氧板，品質卓越，質量保證�？晒└鞯貐^或學校的競賽使用，也可作為各地區或學校集訓之用，也可用于職業院校技能訓練或競賽。
一、功能說明
單片機模擬控制電路可以檢測紅外感應情況，并實現繼電器控制、電機正反轉、PWM控制實現三檔速度切換。
二、電路功能簡介
單片機模擬控制電路由電源、紅外感應檢測電路、單片機控制部分、顯示電路、電機正反轉電路、PWM調速電路以及繼電器、蜂鳴器控制八路發光顯示電路。
單片機模擬控制電路共設有正轉（K1鍵）、反轉（K2鍵）、經濟（K3鍵）、常規（K4鍵）、加強（K5鍵）和復位（FW1鍵）等6個鍵，正常工作時，P1接直流+9V。
當接通電源或FW1按下即電路復位時，單片機模擬控制電路處于初始狀態，顯示“0000”； 當單片機模擬控制電路中的接收電路沒有接收到來自發射電路的信號時，顯示“1111”； 接收電路接收到來自發射電路的信號時，顯示“0000”。
當單片機模擬控制接收電路沒有接收到來自發射電路的信號時，單片機模擬控制電路狀態由以下按鍵確定： 按鍵K1、K2設置電機的正反轉，按鍵K3、K4、K5設置電機的速度檔位。按下K1鍵，電機正轉，數碼管第一位顯示”L” ,按下K2鍵，電機反轉，數碼管第一位顯示”H”；按下按鍵K3，數碼管第四位顯示”1”，電機轉速較慢；按下按鍵K4，數碼管第四位顯示”2”，電機轉速中等，按下按鍵K5，數碼管第四位顯示”3”，電機轉速較快。

配套競賽試題及電路原理圖等全套資料下載。

模擬擦鞋器.rar

145.53KB

點擊下載
