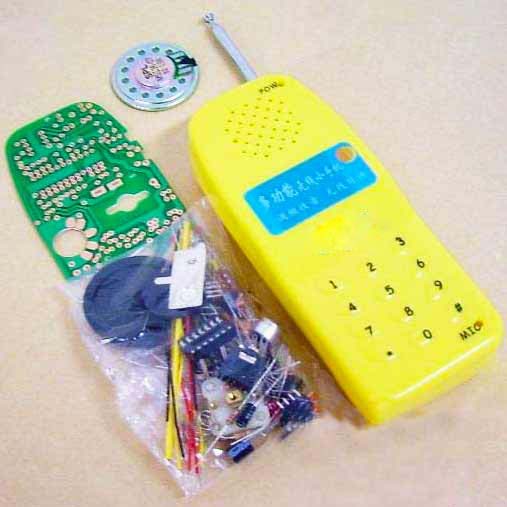

調頻收音、無線對講兩用機 全套散件：制作難度：★★★中等  ，如果要實現對講功能需裝配2套（1對）本機。
本套收音/對講機實驗套件克服了電路復雜、故障范圍大、對講距離近的矛盾，電路經過優化組合，在原來的基礎上使性能獲得提高，對講距離為60米，由于電路的簡化，從而使制作更加容易。對講機的外型體積大�。洪L135*寬56MM*高32MM

   本套件采用的核心芯片為D1800，它作為收音接收專用集成電路，功放部分選用D2822。對講的發射部分采用兩級放大電路。第一級為振蕩兼放大電路；第二級為發射部分，采用專用的發射管使發射效率得到提高。它具有造型美觀、體積小、外圍元件少、靈敏度極高、性能穩定、耗電省、輸出功率大等優點。只要按要求裝配無誤，裝好后稍加調試即可收到電臺，無需統調，是電子技術改進更新的理想套件。它既能收聽電臺廣播，又能實現相互對講。收音機的參數：調頻波段88MHz-108MHz；工作電源電壓范圍2.5V-5V；靜態電流13.5mA；信噪比>80dB；諧波失真<0.8％；輸出功率≥350mA。發射機工作電流：約18mA，對講最佳距離50-100米。

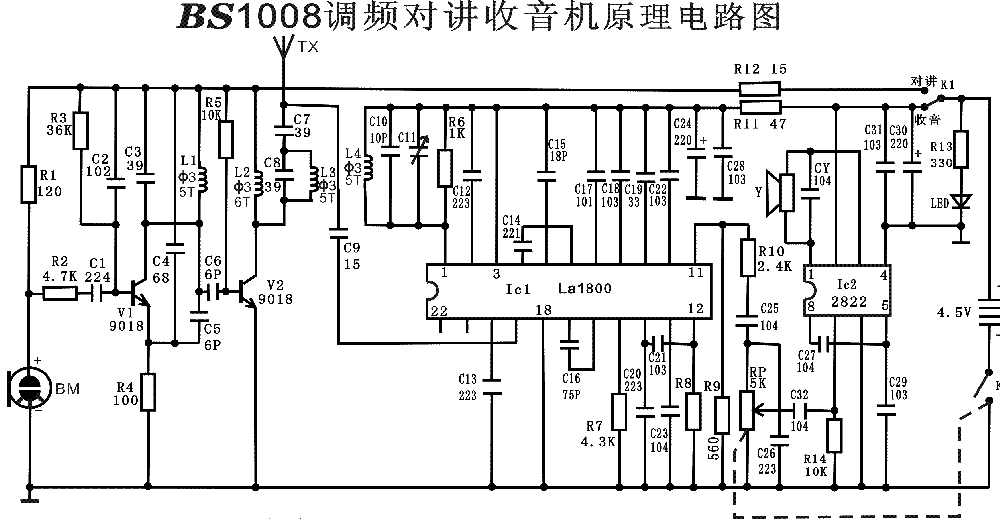

原理圖如下：

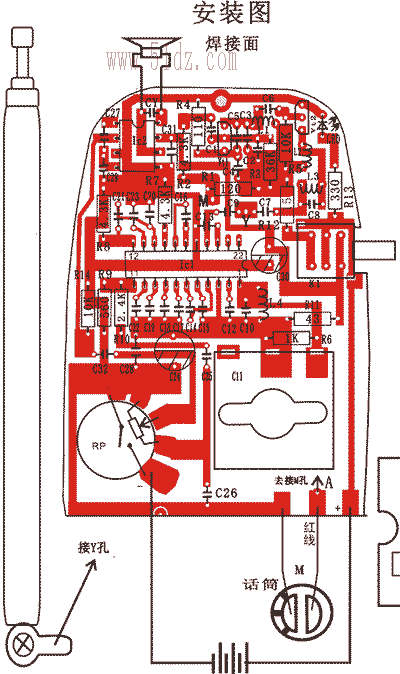

安裝焊接圖請點擊：/pic/tjb/djt0048.gif
    1、接收機部分原理：調頻信號由TX接收，經C9耦合到IC1的19腳內的混頻電路。IC1第1腳為本振信號輸入端，內部為本機振蕩電路，L4、C、C10、C11等元件構成本振的調諧回路。在IC1內部混頻后的信號經低通濾波器后得到10.7MHz的中頻信號,中頻信號由IC1的7、8、9腳內電路進行中頻放大、檢波。7、8、9腳外接的電容為高頻濾波電容。10腳外接電容為鑒頻電路的濾波電容。此時，中頻信號頻率仍然是變化的，經過鑒頻后變成變化的電壓，這個變化的電壓就是音頻信號，經過靜噪的音頻信號從14腳輸出耦合至12腳內的功放電路，第一次功率放大后的音頻信號從ll腳輸出，經過R10、C25、RP．耦合至IC2進行第二次功率放大，推動揚聲器發出聲音。

   2、發射機原理：駐極話筒將聲音信號轉換為變化著的電信號，經過Rl，R2、Cl阻抗均衡后，由VT1進行調制放大。C2、C3、C4、C5、Ll以及VTl集電極與發射極間的結電容Cce構成一個LC振蕩電路，在調頻電路中，很小的電容變化也會引起很大的頻率變化。當電信號變化時，相應的Cce也會有變化，這樣頻率就會有變化，就達到了調頻的目的。經過VT1調制放大的信號經C6耦合至發射管VT2，通過TX、C7向外發射調頻信號。

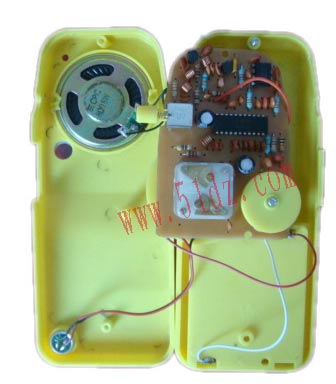

裝好內部圖如下：
