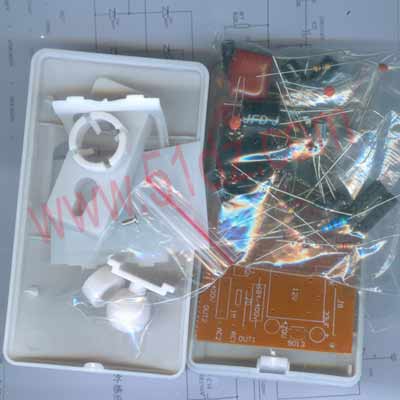

熱釋電人體紅外感應開關套件：外殼，元件，電路板，原理圖及原理說明，安裝說明等。采用高靈敏度紅外探頭，探測距離最遠可達10米左右。本電路由熱釋電紅外傳感與菲涅爾透鏡組成紅外探測信號輸入電路，一級低通同相放大器IC1A，一級低通反相放大器IC1B，一級比較器IC1C，一級單穩態延時器IC1D以及輸出驅動和繼電器控制電路組成。熱釋電紅外傳感器受到觸發時，輸出0.1-10Hz幅度不超過1MV的超低頻脈沖，兩個低通放大器組成低頻帶通放大器，其帶寬為相端，使IC1D輸出低電平，繼電器工作。當傳感器輸出信號消失后，IC1C的輸出腳恢復高電平，電源通過RP1向C9充電，充電過程使繼電器保持吸合一段時間，直至充電電壓大于比較電壓，調節RP1可改變繼電器工作時間。

就象太陽、燈泡會發光一樣，溫度高的物體會向空中幅射紅外線（紅外線也是一種光，但是肉眼不可見），

二、詳細制作過程
拿到套件后，首先認真閱讀說明書，把所有的元氣件放到一個容器中，電阻器、電容器等器件很小，防止丟失，要認真識別參數。用手拿電路板時請拿邊，不要拿面，防止因手的灰塵使電路板氧化。電路板上標明了器件的參數，將對應的器件按要求插裝即可，防止插錯。
元器件在電路板的字符面插裝。
根據電阻器腳間距離的不同，其插裝方式有立式或臥式之分；瓷介電容器和電解電容器采用立式插裝，插裝電容器時要求立式插裝并緊貼電路板，跳線J1處用焊接電阻后剪下的金屬導線代替。
 二極管、三極管、集成電路、熱釋傳感器焊接時注意極性。熱釋傳感器Y1上有一突出部位與電路板上突出標示相對應即可。三腳電感中的長腳插在電路板上L1出有圈圈的那個孔中，其它兩個腳順著插在另外兩個孔中即可。
所有元氣件在覆銅面完成焊接后，要認真檢查，防止錯焊、虛焊，保證正確插裝和焊接。

焊接好電路板如下圖所示：

用剪刀將“菲涅爾透鏡”（白色塑料片）四周白色無紋路的框邊剪掉，放置在面殼中呈圓弧型，同時用固定塑料框加以固定，用電烙鐵將四個突出塑料點燙溶完成固定。
組裝完成并認真檢查無誤后，將電路板裝入殼，將多余的塑料剪掉方可把電路板放平，然后把前、后殼扣在一起，本于本電路工作電壓是由220VAC通過阻容降壓，穩壓實現代電，通電時線路是帶電的。手勿觸摸線路板，以防觸電！調試時一定特別注意。通電延時一段時間后自動停止，然后可以進行熱釋紅外人體報警實驗，當人體靠近時即可產生，如果有錯誤加以修改。

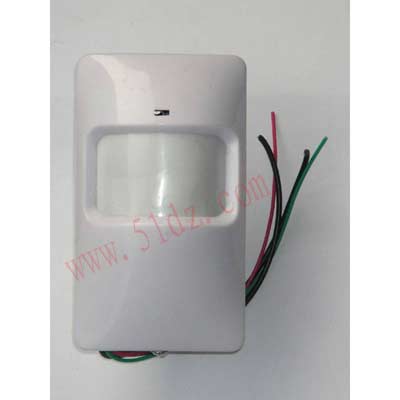

裝好的成品如下圖：

完成整機效果后，將前、后蓋緊扣在一起，并在后蓋上插裝好萬向輪，萬向輪座可以按您的要求自行安裝。探頭應遠離冷熱源，例如空調出風口、暖氣等；安裝使用時應避免陽光、汽車燈光直射探頭等。
