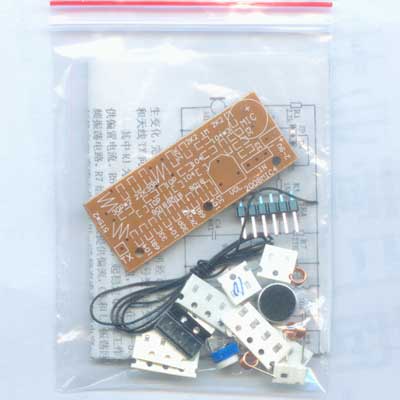

貼片3管無線話筒元件包，裝好后就是一個無線話筒，又學習了貼片元件的焊接和練習。FM調頻工作方式，音質好，用普通的收音機即可收聽。話筒把聲音信號變為電信號后，先經一級音頻電壓放大再送調制級，這樣可以拾取更遠更微弱的聲音。振蕩調制后的高頻信號再經一級調諧功率放大才送天線發射，發射距離更遠及減少手碰天線對振蕩級的影響，減少諧波。按照本電路裝好后，頻率大概在83MHz左右，只需把線圈L的匝距撥開一點，使其振蕩頻率工作在88MHz—108MHz即可，就可以配合任何FM收音機接收到該高頻信號，并從該高頻信號還原出聲音信號。另外裝有外接音頻插座及可調電阻調節輸入音頻信號的衰減量。一、性能參數：
頻率范圍：80MHz—103MHz   （按電路圖參數，只調整線圈匝距）
工作電壓：1.5V –9V
發射半徑：大于100米   4.5V電壓，普通收音機接收，無線話筒天線為50cm長的細導線，在高樓房住宅區做的實驗）

貼片元件具有體積小、功耗低等優點，在高頻電路來說，由體積小引線短，還有更好的高頻性能。

貼片無線話筒成品板的詳細介紹請大家參考直插元件的詳細介紹，實際試用過程中，使用效果和直插元件效果不相上下，頻率穩定性稍強，人體感應對頻率偏移影響較小，對信號輸出大小影響較大。

人體感應就是說，當人或者物體近距離（小于10CM）接近本電路板時，本電路的工作狀態會發生一定的變化，這種變化主要表面在輸出頻率的變化和輸出幅度的變化。除了鎖相環工作方式的無線話筒，發射頻率的改變都是存在的，并且發射頻率的改變也是最嚴重的，頻率一偏移就會產生接收噪聲和接收信號中斷。

相對來說，貼片無線話筒的頻率穩定性是優于直插無線話筒的，因此，本站的BA1404采用的也是貼片的設計。

下面是原理圖及工作原理（貼片的跟直插的一樣，貼片電路板標上有一個三極管上標錯了，靠近話筒這邊的三極管應該是9014）：

MIC先將自然界的聲音信號變成音頻電信號，經C2耦合給Q的基極進行調制，當有聲音信號的時候，三極管的結電容會發生變化→振蕩頻率發生變化，完成頻率調制，即調頻。再經C6耦合給高頻調諧放大電路對已調制的高頻信號放大，再通過C12、L3和天線TX向外發射頻率隨聲音信號變化而變化的高頻電磁波。
其中R1為話筒MIC的偏置電阻，一般在2K—5.6K選取。R4為集電極電阻。R5為基極電阻，給Q1提供偏置電流。R6為發射極電阻，起穩定Q1直流工作點的作用；Q2、R7、R8、C4、C5、L1、C8、C7組成高頻振蕩電路，R7給Q2基極提供偏流，C5和L1振蕩回路，改變其值可以改變發射頻率，C8為反饋電容，R8起穩定Q2直流工作點作用，C7隔直流通交流電容；Q3、R9、R10、L2、C10、C11組成高頻功率放大電路。R9給功率管Q3提供基極電流，C10和L2放大調諧回路，和振蕩回路C5和L1調諧在同一頻點時獲得最大輸出功率，發射距離最遠。
我們將發射頻率設計在FM收音機波段，因此可以配合任何FM收音機接收到該高頻信號，并從該高頻信號還原出聲音信號，從而完成各種用途。

下面是裝好的成品板如下:

批量價優.

如果大家還有什么問題，上面有站內搜索，可在本站搜索相關文章 《 自己動手制作無線話筒》有更多的說明。
