電平指示，就是給一個信號電壓高低的指示，一般可以用電壓表測量電壓來完成。電平指示有什么呢？可以反應出某信號是否有無，信號強度是大還是小，這在某些高級系統中，可以監測多種信號的狀態。

有意思的是，在我們現實生活中，電平指示常常用LED點亮的數量來做功放輸出或者環境聲音大小的指示，即聲音越大，點亮的LED越多，聲音越小，點亮的LED越少。不過，在欣賞音樂時，光線隨著音樂而有節律的變化，的確給人美的享受！

今天，我們要向大家介紹的是一款專用的電平指示驅動IC，通過對電路原理圖的分析，這個電平指示器實際上也就是一個AD轉換器，輸入高低不同的電壓，就可以輸出5個LED不同的點亮狀態，不同的是，LED只能順序點亮和熄滅，輸出也只有6個狀態，即“全熄--亮1--再亮2--再亮3--再亮4--再亮5”。

KA2284五段電平指示，KA2284B是五點發光二極管電平指示電路，其①比較器A、②比較器B、③比較器 C、④比較器D、⑤地、⑥比較器E、⑦放大輸出、⑧輸入、⑨電源 VCC。

1，5 LED電平顯示

2, 發光二極管的顏色可以配多種，使功放輸出狀態一覽無遺。

3，可調節可調阻值，調節起控電平,不管功放輸出 多大都可調節。

4，僅電源與音頻信號2組線，接線簡單。

5， 可外接電源狀態顯示指示燈

6， 寬電源電壓，3.5-16V都可以工作

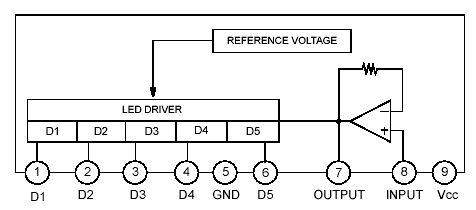

引腳功能圖：

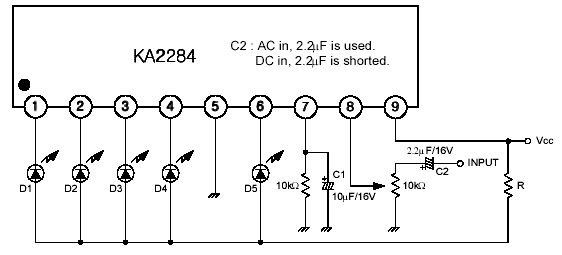

芯片應用圖：

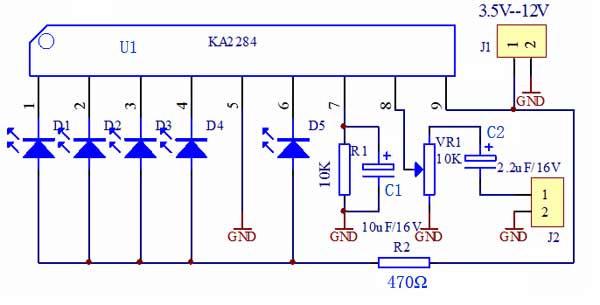

應用的原理圖重新畫了一下：

/p/11/x/110814162135.jpg

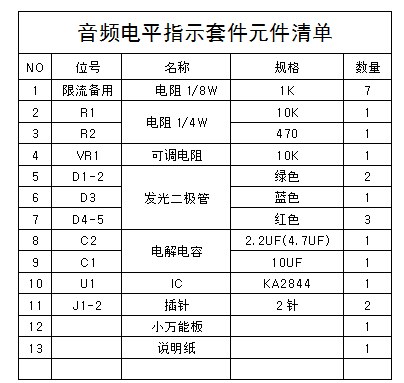

元件清單：

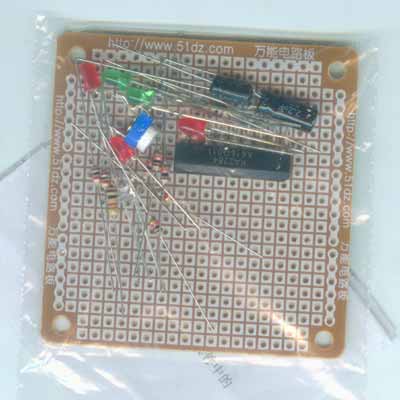

 本電路不是很復雜大家可以根據的需要而分配發光二極管的顏色，建議第一個、第二個裝綠色，第三個裝藍色，第四個、第五個裝紅色，本站沒有做印刷電路板，配的是萬能板，所以大家可以根據自己的需要，發揮想象去安裝發光二極管的位置，裝開一點或者靠緊一點都行。配了7個1K的電阻，這7個電阻可以做發光二極管的限流電阻，可裝可不裝，大家可以試試不同的效果。多配一個發光二極管是可外接電源狀態顯示指示燈；如果需要雙聲道一個聲道裝一套，建議購買2套。
