RC橋式正弦波振蕩器的安裝與調試
    一、實訓目標
    1、掌握RC橋式正弦波振蕩器的安裝與調試方法。
    2、掌握示波器測量RC正弦波振蕩器輸出波形的方法。
    二、實訓任務
    任務一  認識電路
    RC橋式正弦波振蕩器電路原理圖如圖6-1所示，它由同相放大器和具有選頻作用的RC串并聯網絡組成，其中，放大元件由集成運放LM741承擔，它與R1、RP、R2、R3、V1、V2組成同相放大器，V1、V2起穩幅作用；R4、C1、R5、C2組成RC串并聯選頻網絡，在電路中起正反饋作用。

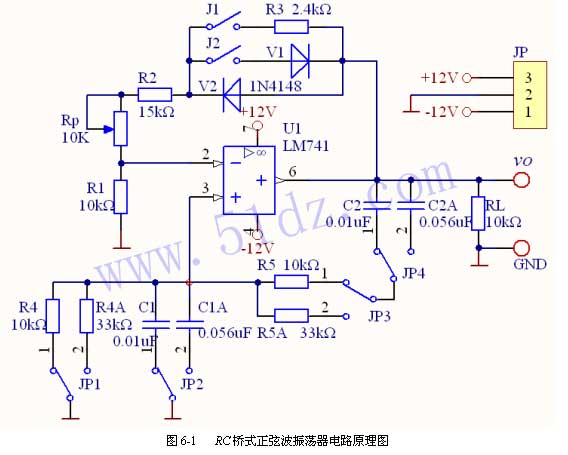

圖6-1   RC橋式正弦波振蕩器電路原理圖

    任務二  元器件的識別與檢測
圖6-1所示振蕩器所包含的元器件如表6-1所示。電路安裝前應對各個元器件用萬用表進行逐一檢測。

 表6-1   RC橋式正弦波振蕩器元器件清單

序號	元器件代號	元器件名稱	數量	型號規格	檢測結果
1	V1、V2	二極管	2	IN4148	質量：
2	C1、C2	電容器	2	0.01μF	識讀：   質量：
3	C1A、C2A		2	5600pF
4	U1	集成運放+IC座	1	LM741+8PIC座
5	RP	電位器	1	10kΩ	實測值：
6	R1	電阻	1	10kΩ	實測值：
7	R2	電阻	1	15kΩ	實測值：
8	R3	電阻	1	2.2kΩ	實測值：
9	R4、R5	電阻	2	10kΩ	實測值：
10	R4A、R5A	電阻	2	33kΩ	實測值：
11	JP1~ JP4	短接環	4	三位
12	J1、J2	短接環	2	兩位
13	P1	接線端子	1	三位

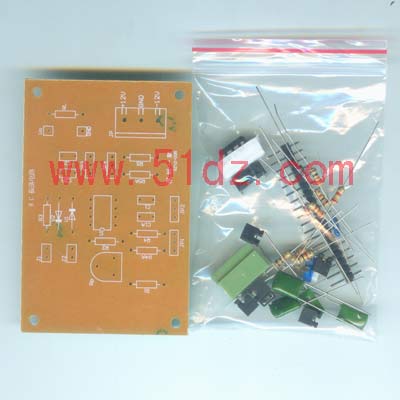

14		印刷電路板	1


任務三  電路安裝
對照電路原理圖，在線路板上進行元器件的焊接和裝配。
任務四   電路調試
1、電路安裝完成后，應對電路圖進行認真復查，并確認短路環J1、J2是接通的，確定安裝無誤后方可通電調試。
2、將短路環JP1~ JP4都接到原理圖中“1”的位置上，此時應為R4=R5=10kΩ、C1=C2=0.01μF，調節電位器RP，同時用示波器觀察輸出電壓vo 波形，直至出現完好正弦波為止，記錄波形并測量最大不失真電壓vo的幅度Vom =________V，波形的周期T =_______ms，頻率fo =_______HZ。
3、將短路環JP1~ JP4都接到原理圖中“2”的位置上，此時應為R4A=R5A=33kΩ、C1A=C2A=5600pF，調節電位器RP，同時用示波器觀察輸出電壓vo 波形，直至出現完好正弦波為止，記錄波形并測量最大不失真電壓vo的幅度Vom =________V，波形的周期T =_______ms，頻率fo =_______HZ。
4、將短路環JP1、JP3接到原理圖中“1”的位置上，短路環JP2、JP4接到原理圖中“2”的位置上，此時應為R4=R5=10kΩ、C1A=C2A=5600pF，調節電位器RP，同時用示波器觀察輸出電壓vo 波形，直至出現完好正弦波為止，記錄波形并測量最大不失真電壓vo的幅度Vom =________V，波形的周期T =_______ms，頻率fo =_______HZ。
5、將短路環JP1、JP3接到原理圖中“2”的位置上，短路環JP2、JP4接到原理圖中“1”的位置上，此時應為R4A=R5A=33kΩ、C1=C2=0.01μF，調節電位器RP，同時用示波器觀察輸出電壓vo 波形，直至出現完好正弦波為止，記錄波形并測量最大不失真電壓vo的幅度Vom =________V，波形的周期T =_______ms，頻率fo =_______HZ。
6、觀察二極管V1和V2的穩幅作用。短路環J1接通，短路環J2斷開，二極管V1被斷開，觀察輸出電壓的波形______(能/不能) 穩定且_________(失真/不失真)。
7、觀察電阻R3對改善波形失真的作用。短路環J2接通，短路環J1斷開，電阻R3被斷開，觀察改善波形失真         （有/無）作用。
四  實訓總結
1、寫出RC橋式正弦波振蕩器的安裝與調試過程。

2、談談你對本次實訓的收獲與體會。
