一、實訓目標
1、進一步理解音頻功放電路的工作原理。
2、掌握音頻功放電路的安裝與調試方法。
二、實訓任務
任務一      理解OTL功率放大電路的工作原理
OTL功率放大電路由激勵級、輸出級和自舉電路組成，本次實訓的電路如圖5-1所示。三極管V1組成激勵放大級；V3與V5管組成NPN型復合管，V4與V6管組成PNP型復合管，兩只復合管作為功率輸出級的互補對管，V2和RP2給兩個互補對管提供合適的偏置電壓，使之有合適的集電極電流；由C4、R4組成自舉電路，改善輸出波形的失真。

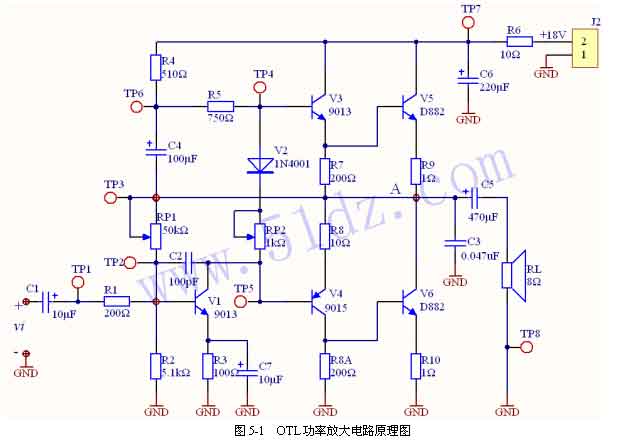

圖5-1    OTL功率放大電路原理圖
任務二      元器件的識別與檢測
在安裝整機電路之前，一定要對整機所用的元器件進行檢測，以減少故障的發生。一般情況下的檢測儀表是萬用表，對于特殊元器件或要求更高的元器件，有時會用到掃頻儀或圖示儀等儀器。本項目所用的音頻功放電路如圖5-1所示，對應的元器件清單見表5-1。

對表5-1中所列各元器件逐一進行檢測，同時把檢測結果填入表中。
(1)色環電阻：識讀其標稱阻值，使用萬用表測量其實際阻值，判斷其質量的好壞。
(2)電位器： 識讀其標稱阻值，使用萬用表判斷其質量好壞。
(3)電容器：對電解電容器識別其正負極性，并用萬用表判斷其質量的好壞；對瓷片電容器識別其電容量，并會判斷其質量的好壞。
(4)二極管： 使用萬用表判別其正負電極并檢測其質量的好壞。
(5)三極管： 使用萬用表判別其類型、管腳和質量的好壞。
(6)揚聲器： 使用萬用表R×1擋測量揚聲器的音圈電阻值，判斷揚聲器的好壞。觀察揚聲器的紙盒有無破損。
任務三      電路制作與調試

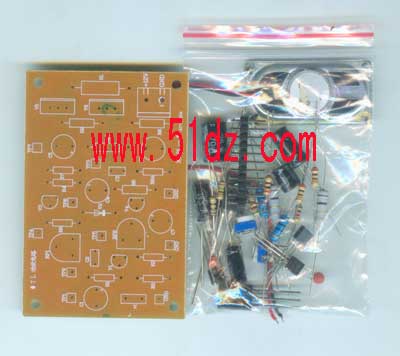

對照電路原理圖和元器件清單，在線路板上安裝元器件及進行焊接。
安裝元器件時，注意電解電容器、二極管的極性和三極管的管腳不要裝錯。
任務四     電路檢測
1、通電前的檢查
（1）對照電路圖，仔細核對所用元器件的規格，檢查有無漏焊、錯焊、搭錫和極性裝反等現象。特別檢查V2和RP2是否焊接良好，因為它們開路，會使互補對管損壞。并一字螺絲刀將RP2向右旋轉至最底端，此時RP2阻值為最小。
（2）用萬用表R×1k擋測查電路板得電源兩端電阻（黑表筆接正電源輸入端，紅表筆接負電源輸入端），R=______Ω，正常值應大于1kΩ。若阻值很小，說明有短路現象；若阻值很大，說明電路安裝有誤。對于不正�，F象，應先予以排除，方可通電調整。
2、通電調整
（1）將電路的輸入端短接；輸出端接上假負載電阻（8Ω/2W），代替揚聲器。
（2）電路板接上電源（+18V），用萬用表直流10V電壓擋測量推挽互補對管中點（即A點）對地電壓，調節RP1，使該點電壓為1/2 VCC（即9V）。
（3）用萬用表直流2.5V電壓擋測量三極管V3基極（TP4）（接紅表筆）與V4基極（TP5）（接黑表筆）之間的偏置電壓V34，并調節電阻RP2，使測量的電壓值為1.8V±0.2V左右。該電壓值如果太大，功放管的集電極電流就越大，易使功放管發熱損壞；該電壓值太小，輸出功率不足且有交越失真。RP2越值一定要合適，以保證功率放大器有合適的靜態工作點。
（4）斷開+18V電源，串入萬用表直流50mA電流擋，測量功放電路的整機靜態電流I，并記錄表5-2中。正常時I在5～25mA之間。
（5）用萬用表直流電壓擋測量功率放大電路中各三極管的靜態工作電壓（對地）并記錄于表5-2中。
（6）拆除輸入端的短接線，拆去輸出端的假負載電阻，接上揚聲器。手握螺絲刀得金屬部分碰觸V1基極，揚聲器應發出“嘟嘟”聲。
表5-2       三極管靜態電壓測量
電源電壓VCC=                V 中點電壓VA=                 V
偏置電壓V34 =                 V 整機電流I =               mA
 V1 V3 V4 V5 V6
VC
VB
VE

任務四       測定最大不失真輸出功率
按圖5-2所示連接測試儀器，按如下步驟進行測試。

                                       圖5-2     功率放大電路性能測試示意圖
（1）用8Ω/2W 電阻代替揚聲器。
（2）調節低頻信號發生器，輸出1kHZ/30mV正弦電壓信號。
（3）調節低頻信號發生器的輸出電壓，使之緩慢增大直至示波器顯示的波形剛要產生切峰失真而又未失真為止，用毫伏表測出此時的輸入電壓和輸出電壓大小，并做好記錄：
輸入電壓vi =______mV，信號頻率f =_______Hz，輸出電壓vo=_____V。
（4）由下式計算功放電路的電壓放大倍數Av和最大不失真輸出功率Po，即：
                 Av = vo / vi =  ___________       Po =vo2 / 8RL =                   W
式中，RL為負載電阻的阻值。

三、實訓總結
1、寫出制作與調試音頻功率放大電路的全過程。

2、寫出本次實訓的收獲與體會。
