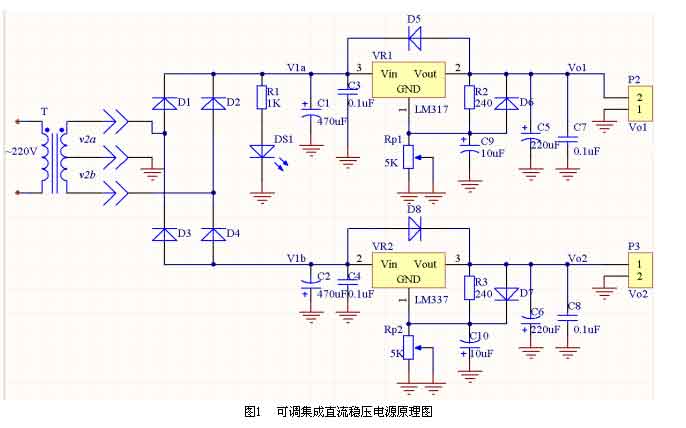

可調集成直流穩壓電源原理圖如圖1所示。220V交流電加到變壓器T的初級，經變壓器降壓后，從變壓器次級得到2×12V的交流電壓，經二極管V1~V4整流后，得到脈動直流電，再經濾波電容濾波后變成2×15V左右的直流電。將此直流電壓加到三端可調穩壓器LM317（正電源輸出）和LM337（負電源輸出）的輸入端，從輸出端就有穩定的直流電壓輸出。改變可調電阻RP1、RP2的阻值，可分別改變輸出電壓VO1和VO2的大小。
任務二       可調集成直流穩壓電源電路的原器件識別
可調集成直流穩壓電源電路所包含的元器件見表1，對照電路原理圖對各元器件進行識別，并了解它們在電路中的作用。
表1     元器件清單

任務三      可調集成直流穩壓電源電路的原器件的檢測
在可調集成直流穩壓電源電路中，主要的元器件有變壓器、整流二極管、三端可調穩壓器、電解電容、瓷片電容、可調電阻、電阻、發光二極管，在安裝之前必須對它們進行檢測，以確保元器件是好的。
任務四      可調集成直流穩壓電源電路的安裝
按步驟對照電路原理圖進行元器件的焊接和測試
1、整流電路的焊接與測試
將四只整流二極管（V1~V4）焊接后，用示波器分別觀測變壓器次級輸出電壓v2a和經二極管整流后的電壓V1a波形記錄在圖2和圖3中。

觀察到變壓器次級輸出電壓v2a波形的峰—峰值為               V；
觀察到經二極管整流后的電壓V1a波形的峰—峰值為               V；
用萬用表交流電壓擋測量變壓器次級輸出電壓v2a  =          V、v2b  =     V；用萬用表直流電壓擋測量經二極管整流后的電壓V1a  =          V、V1b  =           V。
2、濾波電路的焊接與測試
焊接濾波電容（C1、C2和C3、C4）、發光二極管DS1、限流電阻R1后，用示波器觀測經二極管整流電容濾波后的電壓V1a波形記錄在圖4中。

圖4                                                                                                      圖5

觀察到經電容濾波后的電壓V1a波形的峰—峰值為               V；
用萬用表直流電壓擋測量經二極管整流后的電壓V1a=        V、V1b=         V。
3、穩壓電路的焊接與測試
焊接三端可調集成穩壓器VR1（LM317）、VR2（LM337）、濾波電容（C5、C6、C7、C8）、可調電阻（RP1、RP2）及保護二極管（V5~V8），用示波器觀測輸出端電壓VO1波形記錄在圖5中。
用萬用表直流電壓擋測量輸出端電壓VO1=           V、VO2=      V。
任務五      可調集成直流穩壓電源電路性能的測試
1、輸出電壓可調節范圍的測試
不接負載電阻，給穩壓電源通電，分別調節可調電阻RP1和RP2的阻值為最大和最小，測量輸出電壓VO1、 VO2的調節范圍，并將數據記錄在下表中。
           附表1         輸出電壓調節范圍

可調電阻RP1、RP2狀態	阻值最大	阻值最小
輸出電壓VO1
輸出電壓VO2

2、檢測負載變化時的穩壓情況
(1)、在空載時將穩壓電源輸出電壓VO1調為12V；

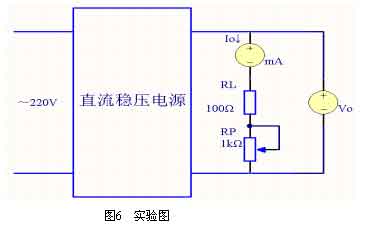

(2)、在穩壓電源輸出端接入負載和電流表，按如圖6實驗圖連接；

(3)、調節電位器RP，按實驗附表2的要求使負載電流IO分別為20、40、60、80mA，測量對應的輸出電壓VO，記錄在實驗附表2中，并由該數據分析負載對穩壓性能的影響；
(4)、根據rO＝ΔVO ∕ΔIO 計算輸出電阻，輸出電阻越小，表示穩壓效果越好；
(5)、算出輸出電流為0mA及80mA的輸出電壓偏差值 ，根據
KI ＝|ΔVO| ∕ VO  計算電流調整率KI，KI越小，穩壓效果越好。

          實驗附表2      負載電流變化時輸出電壓穩定情況

輸出電流IO	0mA	20mA	40mA	60mA	80mA
輸出電壓VO	12V
輸出電阻rO
電流調整率KI

三、實訓總結
寫出本次實訓的收獲和體會

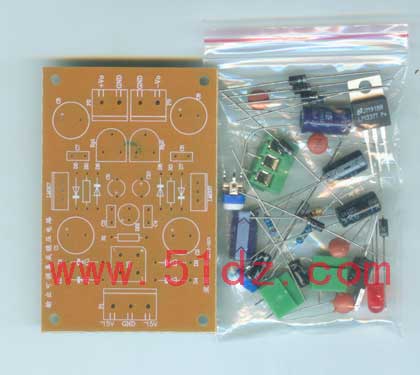

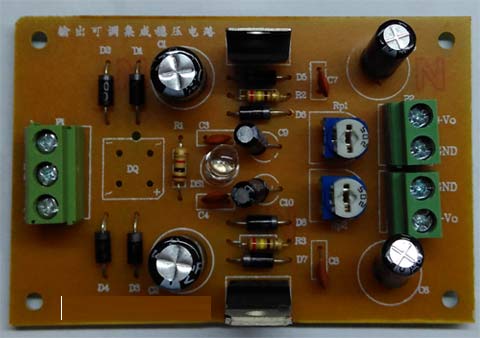

裝好的成品板圖所下圖所示：/p/11/d/110925162001.jpg
