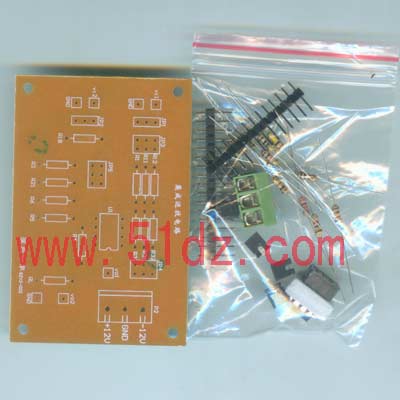

集成運放電路的組裝與調試(購物過套件客戶，詳細說明請發郵件索取)
一、實訓目標
1、掌握集成運放電路的性能和測量方法。
2、掌握用運算放大器組成的比例、求和及加減混合運算的電路及其應用。
3、掌握集成運放組成的兩級放大電路的結構與調試。
二、實訓任務

        任務一     理解集成運放電路的工作原理
運算放大器是一個具有高放大倍數的放大器，當它與外部電阻、電容等構成閉環電路后，就可以組成種類繁多的應用電路。在運算放大器線性應用中，可構成：反相比例運算、同相比例運算、反相求和運算、加減混合運算等。圖4-2電路就是一個可完成上述運算功能的組合測試電路。
本電路采用的是LM358為8腳集成雙運放芯片，其引腳排列級功能如圖4-1所示。注意LM358所用直流電源為±12V。

圖4-1   集成運放LM358引腳排列及功能

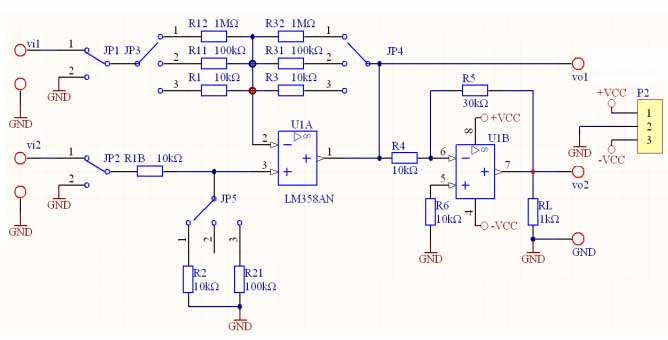

 圖4-2    集成運放測試電路原理圖

任務二  集成運放測試電路的元器件識別
集成運放測試電路所包含的元器件見下表，對照電路原理圖對各元器件進行識別，并了解它們在電路中的作用。

任務三    集成運放測試電路的元器件的檢測
在集成運放測試電路中，主要的元器件有集成運放電路、電阻器，在安裝之前必須對它們進行檢測，以確保元器件是好的。
任務四    集成運放測試電路的電路安裝
按步驟對照4-2電路原理圖進行元器件的焊接和測試
對照電路4-2原理圖在電路板上焊接全部元器件。
任務五    集成運放測試電路的測量
1、反相輸入電路的測量
(1)將電路連接成反相輸入電路，將4-2原理圖中JP1接“1”位置，JP2接“2”位置，JP3接“3”位置，JP4接“2”位置，JP5接“2”位置。按要求將原理圖中的短路環連接位置在圖4-3中標出。
(2)檢查無誤后給電路板接通±12V的直流電源。                                                             圖4-3
(3)在反相輸入端(vi1)加入直流電壓VI，依次將VI調到–0.8V、–0.4V、+0.4V、+0.8V，用萬用表測量出每次對應的輸出電壓Vo1。
(4)將反相輸入電路的測量數據記錄在表4-1中，并與輸出電壓的理論估算值Vo = – （Rf  ⁄ R1）VI進行對比。公式中的Rf  =         ，R1=         。


2、同相輸入電路的測量
(1)將電路連接成同相輸入電路，將4-2原理圖中JP1接“2”位置，JP2接“1”位置，JP3接“3”位置，JP4接“2”位置，JP5接“2”位置。按要求將原理圖中的短路環連接位置在圖4-4中標出。
(2)檢查無誤后給電路板接通±12V的直流電源。                                                               圖4-4
(3)在同相輸入端(vi2)加入直流電壓VI，依次將VI調到–0.8V、–0.4V、+0.4V、+0.8V，用萬用表測量出每次對應的輸出電壓Vo1。
(4)將同相輸入電路的測量數據記錄在表4-2中，并與輸出電壓的理論估算值Vo =[ 1+（Rf  ⁄ R1）]VI進行對比。公式中的Rf  =         ，R1=         。

3、減法運算電路的測量
(1)將電路連接成減法運算電路，將4-2原理圖中JP1接“1”位置，JP2接“1”位置，JP3接“3”位置，JP4接“3”位置，JP5接“1”位置。電路要滿足R1=R2，R3=R4。按要求將原理圖中的短路環連接位置在圖4-5中標出。

(2)檢查無誤后給電路板接通±12V的直流電源。
(3)在反相輸入端(vi1)加入直流電壓VI1，依次將VI1調到–0.8V、+0.8V，在同相輸入端(vi2)加入直流電壓VI2，依次將VI2調到–0.4V、+0.4V，用萬用表測量出每次對應的輸出電壓Vo1。
(4)將同相輸入電路的測量數據記錄在表4-3中，并與輸出電壓的理論估算值Vo =（vi2–vi1）（Rf  ⁄ R1）進行對比。公式中的Rf  =       ，R1=       。

4、兩級放大電路的測量
(1)將電路連接成兩級放大電路，按4-2原理圖中JP1接“1”位置，JP2接“2”位置，JP3接“3”位置，JP4接“2”位置，JP5接“2”位置。按要求將原理圖中的短路環連接位置在圖4-6中標出。

圖4-6

(2)檢查無誤后給電路板接通±12V的直流電源。
(3)根據電路給出的參數，估算第一級Av1                和第二級Av2                 。
在運放電路的反相輸入端(vi1)由信號發生器加入一個20mV、1kHZ的交流電壓vi。
(4)用示波器分別測量vi、vo1、vo的值，將測量數據記錄在表4-4中，并計算出第一級、第二級和總的電壓放大倍數。

任務六    此實驗電路的擴展調試
1、如何將電路搭接成衰減器？

2、電路能獲得的最高放大倍數是多少？

3、此電路能否完成加法運算，電路如何連接，運算公式如何？

三、實訓總結
寫出本次實訓的收獲和體會。
