      新款USB開關電源套件
      商城價格:¥4.80 元  免費注冊有禮送
      貴賓價格:¥4.08 元  加入貴賓更優惠
      單件重量:35 克(僅供參考,包裝重量另計)
        貨已售完   加入收藏  我要評論

      如果您喜歡該商品,您可以放入購物車!當您選好商品后,您可以留下您的地址和電話并提交訂單,本站會按順序處理!

      請您放心,提交訂單并不表示必需購買。 提交訂單僅僅是信息交流的一種方法,僅僅只代表了您臨時的潛在需求,您完全可以決定不購買,并且不需要任何理由。

      注:本站圖片僅供參考!因各種原因,圖片與實物不一定相符,不便之處敬請諒解!我們會盡快改良!

      新款USB充電器帶貼片元件套件,小巧精致,最新流行款式,國內外暢銷,USB充電器套件,又可稱開關電源學習套件,輸入AC160-240V,50/60Hz,額定輸出:DC 5V 200mA(外殼印字為500mA,如果要長期輸出更大電流,請更換Q1為13003)。USB充電器在日常生活中最通用。作為日常用品的充電器由于直接和220V高壓相連,具有故障率較高,容易損壞的特點,特別是買到那些不成熟的產品后,真是苦不看言。本站跟廠家拿的最新款外售國外的一款成熟量產的充電器套件,現在一同給廣大電子愛好者分享。

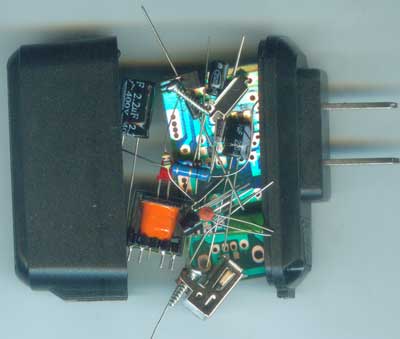

      套件詳細資料:印刷電路板,元件清單,元件,原理說明,制作說明、外殼等等。

      下面是對著實物繪制的電路原理圖:(電路板上有多種元件安裝方法,安裝請與原理圖、實物圖為準,PCB板上有些元件孔是不要安裝的,有些元件要裝在別的元件孔上,這點請注意。



      說明:為了簡化電路,達到學習目地,圖中用1歐的電阻F1起到保險絲的作用,用一個二極管D3完成整流作用。接通電源后,C1會有300V左右的直流電壓,通過R2給Q1的基極提供電流,Q1的發射極有R1電流檢測電阻R1,Q1基極得電后,會經過T1的(3、4)產生集電極電流,并同時在T1的(5、6)(1、2)上產生感應電壓,這兩個次級絕緣的圈數相同的線圈,其中T1(1、2)輸出由D7整流、C4濾波后通過USB座給負載供電;其中T1(5、6)經D6整流、C2濾波后通過IC1(實為6.3V穩壓管)、Q2組成取樣比較電路,檢測輸出電壓高低;其中T1(5、6)、C2、R4還組成Q1三極管的正反饋電路,讓Q1工作在高頻振蕩,不停的給T1(3、4)開關供電。當負載變輕或者電源電壓變高等任何原因導致輸出電壓升高時,T1(5、6)、IC1取樣比較導致Q2導通,Q1基極電流減小,集電極電流減小,負載能力變小,從而導致輸出電壓降低;當輸出電壓降低后,Q2取樣后又會截止,Q1的負載能力變強,輸出電壓又會升高;這樣起到自動穩壓作用。

      本電路雖然元件少,但是還設計有過流過載短路保護功能。當負載過載或者短路時,Q1的集電極電流大增,而Q1的發射極電阻R1會產生較高的壓降,這個過載或者短路產生的高電壓會經過R3讓Q2飽和導通,C4在這里起到加速電容的作用,可以最快時間讓Q2導通,從而讓Q1截止停止輸出防止過載損壞。因此,改變R1的大小,可以改變負載能力,如果要求輸出電流小,例如只需要輸出5V100MA,可以將R1阻值改大。當然,如果需要輸出5V500MA的話,就需要將R1適當改小。注意:R1改小會增加燒壞Q1的可能性,如果需要大電流輸出,建議更換13003、13007中大功率管。

      R5又起什么作用呢?T1變壓器是電感元件,Q1工作在開關狀態,當Q1截止時,T1會產生很高的電磁感應電壓,在沒有負載的情況下,可能會在Q1集電極感應出很高的電壓,這個電壓可能高達1000伏以上,這會使Q1擊穿損壞,現在有了R5,電路不出現無負載的情況,這樣Q1就不會因集電極的高電壓擊穿損壞了,因此,這個電阻有著非常微妙但是又非常重要的作用,如果沒有這個電阻以及R6和LED,Q1是非常危險的,分分秒秒都可能會損壞,同時,空載電壓甚至會高達6V甚至7V以上。

      給的大家收到貨后,先熟悉一下電路原理圖,分析一下原理,再測量一下各元件,最后再小心來裝配。

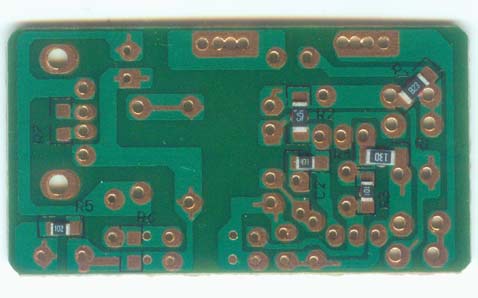

      本電路板的貼片電阻已對應的粘在板上,拿到套件一定注意,先焊好,以免丟失。

       安裝注意事項:

      安裝之前請不要急于動手,應先查閱相關的技術資料以及本說明,然后對照原理圖,了解印刷電路板、元件清單,并分清各元件,了解各元件的特點、作用、功能,同時核對元件數量。

      注:D1、D2、D4,IC1本種組裝沒有配備,電路板是設計的多用途的,本套件只用到半波整流,只有一個1N4007整流,請大家不要自己多裝其它的二極管,參考圖中樣板做就行了,樣板已經測試過是OK的,在工廠做過的朋友就知道,工廠都是按照樣板生產的。

      正確插入元件,按照從低到高、從小到大的順利安裝,極性要符合規定。對于手工安裝,元件應分批安裝。如此板先電阻→二極管→三極管→電容→變壓器→USB座

      1、Q1、Q2千萬不要裝錯,Q1應選用耐壓500V以上具有開關特性的管子,Q2耐壓幾十伏就行了,Q2適合選放大特性好的管子,這兩種管子的管腳排列可能會不同常規,請以測量為準。

      2、IC1、D5請千萬不要裝錯,同樣是玻璃封裝的二極管,一個是6.3V的穩壓二極管,一個普通二極管IN4148,其中IC1只是PCB板上的符號,二極管只占用兩個PCB元件孔。

      3、1N4007、1N5819請不裝錯,1N4007是低頻二極管,1N5819是低壓高頻肖特基二極管,千萬不能裝錯位置!

      4、D6裝的103的瓷片電容。

      記。哼@兩種都是電源整流二極管,一個是在初級高壓低頻整流,一個是在次級高頻整流。



      安裝、焊接好全部元件后,仔細檢查一下各個部分,不能有連錫、虛焊或漏焊的。發現問題及時修正。

      通電測試線路板

      仔細檢查線路板安裝無誤后,要通電試板時,可以在PCB板直接焊一個220V插頭線,為了安全起見,請大家先在電源串聯一個10W的白熾燈泡,以防止短路或者接錯,千萬注意安全,還有,元件一不小心就燒壞了,燒壞了需要再買才行。如果安裝無誤,用萬用表可以測得USB 1腳和4腳應有5V的電壓輸出,電源指示燈亮,確認電路板裝配無誤。

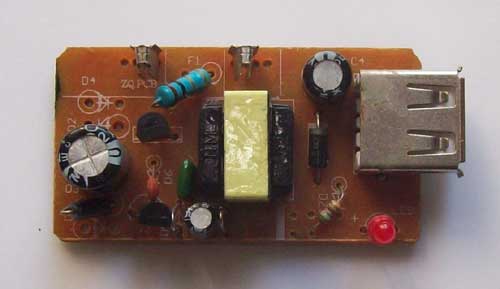

      裝好的成品電路板如下,不懂組裝的朋友,請參考下圖:

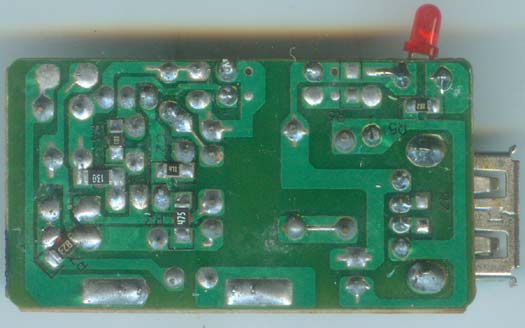

      印刷電路板的背面圖:

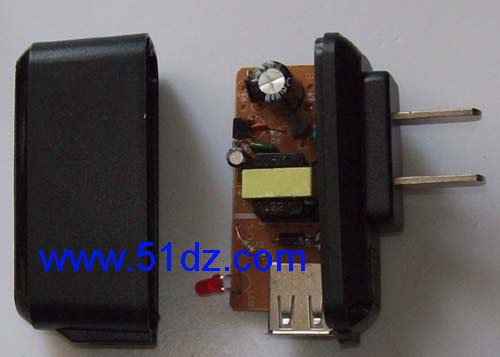

      把電路板裝到外殼

      1.        兩個金屬片廠家已壓好到底蓋合適的位置。

      2.        將電路板插到上塑料殼殼的定位槽內,電源指示燈彎著插到相對應的孔內, USB座一定要安裝在塑料殼定位槽內,這樣才不會上下移位。

      3. 蓋上底殼,打上螺絲,就是一個完好的充電器,插電測試,先用萬用量一量是否有有正常的5V左右的電壓輸出,有5V左右的電壓就可以接上USB線給其它電子產品充電了。

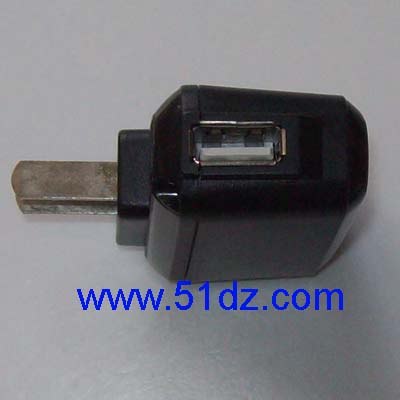

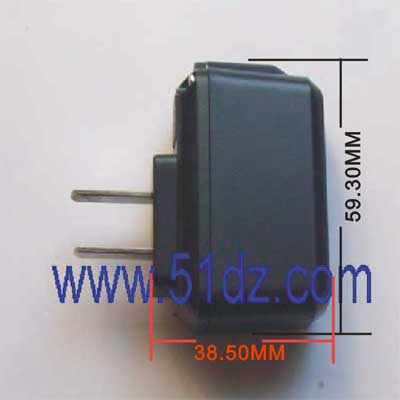

      裝好的成品如下圖所示:

      成功了吧,這種喜悅的成就感足以讓你興奮半天!更多成就感請看其它制作套件,將會給你帶來不同的成就與樂趣。

      如下圖所示,給本站讀卡音箱充電中。
