智能控制道路交通信號燈套件：交通信號燈的出現，使交通得以有效管制，對于疏導交通流量、提高道路通行能力，減少交通事故有明顯效果。如何采用合適的控制方法，最大限度利用好耗費巨資修建的城市高速公路，緩解主干道與匝道、城市同周邊地區的交通擁堵狀況，越來越成為交通運輸管理和城市規劃部門已待解決的主要問題。隨著電子技術的發展，利用計算機技術對交通燈進行智能化管理，已成為目前廣泛采用的方法

本套件提供原理圖，安裝圖，C語言源程序，資料，是學習，單片機應用首選產品。

1.設計一個十字路口的交通燈控制電路，要求主車道和干道兩條交叉路上的車輛交替運行，每次通行時間都設為主道通行25S，次道通行20S;

2.要求黃燈先亮5S，才能變換運行車道；

3.黃燈亮時，要求每秒鐘閃亮一次；

4.倒數秒數顯示；

5.聲音提示；

6.當有特殊情況需要通行時，可對紅綠燈進行認為控制。

 以上是目前常用路口交通信號燈的控制功能，為了演示效果，這里采用三種顏色的發光二級管來模擬交通信號燈。

設計與分析

    從設計完成的任務與要求來看，顯示通行時間必須用二位數碼管，從節省硬件資源的角度考慮，可采用掃描的方式來處理，對于7段數碼管，占用7個單片機的I/O口，另外設置2個電子開關對2位顯示進行配合，占用2個I/O端口，十字路口共需4組紅綠燈，加上轉換黃燈，一共是12只燈，須用12個端口進行控制，加上兩個方向的緊急通行按鈕，占2個I/O端口和一個蜂鳴器端口，因此實際占用的單片機I/O口為24個，為此，我們可以選用51系列單片機中的AT89C51來作為中央處理器。這款單片機的I/O口作為輸出時，具有較大的吸收電流能力，因此我們可以選用共陽型數碼管，這樣由單片機的I/O口就可以直接驅動，能簡化硬件電路的設計。

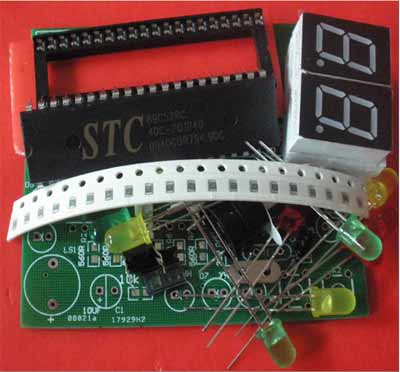

交通燈的元件清單如下：

電阻，電容二極管，三極管，有一半的元件用的是貼片元件，此套件可以鍛煉大家焊接貼片元件和直接元件，歡迎選購。

交通燈元件清單
NO	名稱	位號	規格	數量
1	貼片電阻	R1	10K	1
2		R14，R15	2K	2
3		R2-13，R16-23	560	21
4	貼片電容	C2，C3	30P	2
5	貼片電容	C4	104	1
6	貼片三極管	V1，V2	9012	2
7	電解電容	C1	10UF	1
8	發光二極管	D1-D12	紅黃綠各4	12
9	數碼管	U2，U3	0.5共陽1位	2
10	蜂鳴器	LS1	5V	1
11	輕觸開關	K1-3	6*6*5	3
12	晶振	T1	12M	1
13	IC座	配U1	40P	1
14	集成電路	U1	STC芯片含程序	1
15	電源插座		2P座+線	1
16	線路板	雙面波纖板		1
17	膠袋	裝元件	7*10	1

1.時間顯示電路的制作與調試

將R8~R17及2只共陽數碼管焊好（注意不要焊反，數碼管中有小數點的應為右下方），將2只電子開關三級管VT1、VT2焊上，再將40腳的集成電路插座焊上，這樣這部分電路就制作完成了。接下來對這部分電路進行測試，接上電源，數碼管全滅，用一導線的一端接地，另一端插在集成電路插座的28腳上，這時用萬用表電壓檔測量VT1集電極電壓，正常應為4.5V以上，若不正常，檢查VT1是否焊反，R16是否虛焊等。用另一導線的一端與地線相連，另一端依次碰集成電路插座的32腳~39腳，一邊碰一邊查看數碼管VD5，正常時可以看到每碰一個腳，對應一段數碼管燈亮。若不亮，仔細查看與該腳相連的電阻及數碼管是否虛焊。用同樣的方法調試另外1只數碼管VD6.

2.紅綠燈電路的制作與調試

將VD7~VD18所有發光二級管焊好，注意不要焊反（發光二級管在沒有剪腳前，長的一端為正極），同時將每一發光管的限流焊好。

將燒錄好程序的芯片插上（我們提供的芯片中已燒錄好程序），由于這個芯片引腳較多，在插入插座時要格外小心，防止其中幾個腳折彎。所有元器件安裝好后，通電，可看到兩位數碼管顯示“25”，同時主道亮綠燈，干道亮紅燈，然后開始做時間遞減操作。當顯示為“05”時，黃燈點亮，同時蜂鳴器每隔一秒叫一聲，當計時結束后，主干道通行狀態改變，即主道亮紅燈，干道亮綠燈，此時兩位數碼管顯示“20”，然后作遞減操作，結束后重復前面的動作。當人為地按下緊急通行鍵時，若按的是主道緊急通行鍵，則干道亮紅燈，主道亮綠燈，數碼管從“50”開始倒計時，同理，若按的是干道緊急通行鍵，則通行的方式與前正好相反。50S結束后，系統自動返回按鍵前的工作狀態。

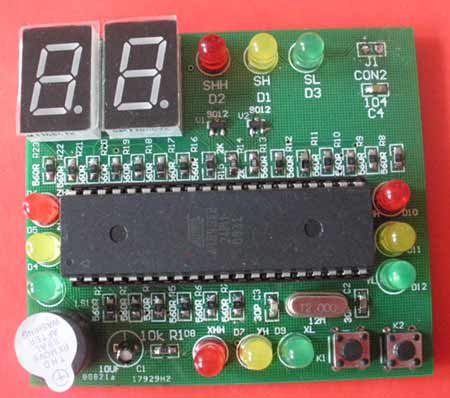

裝好的成品如下圖所示：
