函數信號發生器套件：提供原理圖、 安裝圖、 源程序、元件清單、詳細制作說明參考資料、整套元件，該函數發生器采用51 單片機作為控制核心，外圍采用模擬/數字轉換電路（DAC0832）、運放電路（LM324）、按鍵和LED顯示燈電路等。電路采用51單片機和一片DAC0832數模轉換器組成數字式低頻信號發生器。函數信號發生器，它具有價格低、性能高和在低頻范圍內穩定性好、操作方便、體積小、耗電少等特點。由于采用了LM324運算放大器，使其電路更加具有較高的穩定性能，性能比高。此電路清晰，出現故障容易查找錯誤，操作簡單、方便。

產生各種波形電壓輸出范圍及頻率如下：
方波：  VP-P min=2.8V  T=10.8ms f=92.592593Hz
       VP-P max=3.4V
三角波：VP-P min=2.4V  T=6.2ms  f=161.28032Hz
       VP-P max=5V
鋸齒波：VP-P min=2.2V   T=4.6ms  f=217.3913Hz
       VP-P max=4.6V
    正弦波：VP-P min=2.8V  T=9.2ms  f=108.69565Hz
       VP-P max=3.4V
通過按鍵控制可產生方波、鋸齒波、三角波、正弦波等，同時用LED顯示燈指示對應的波形。所產生的波形VP-P范圍為2.2~5 V,頻率范圍為92.592593Hz~ 217.3913Hz,波形準確并且平滑。本系統設計簡單、性能優良，具有一定的實用性。

   本設計用+ -5V供電，一個按鍵，一個共陰數碼管，按一下按鍵數碼管加1,會輸出一種波形，波形用示波器觀察。本設計有四種波
形輸出：
1、方波；2、三角波；3、鋸齒波；4、正弦波.

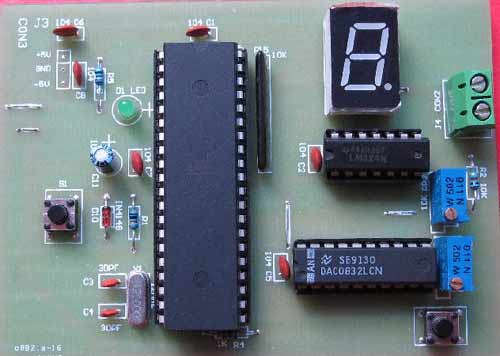

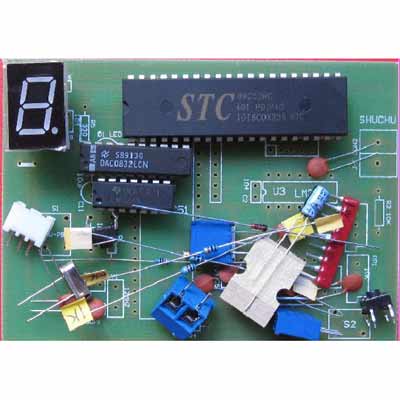

成品圖片（如有不同，以實物為主，圖片僅供參考）
