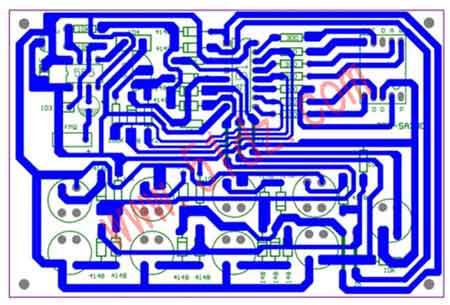

簡易數顯8路搶答器套件：簡單實用的8路數顯搶答器，主要包括搶答、編碼、優先鎖存、數顯、復位及音頻振蕩等電路。元器件主要包括CD4511.NE555、IN4148、三極管（9 0 1 4）、LED 共陰極數碼管、揚聲器、小型按鈕開關及電阻電容等。板材選自優質玻纖噴錫板：板的尺寸：12.15CM×8CM ，板的尺寸比較大，所以成本也比較高，但學習的人員就非常的方便，非常適合實訓訓練。

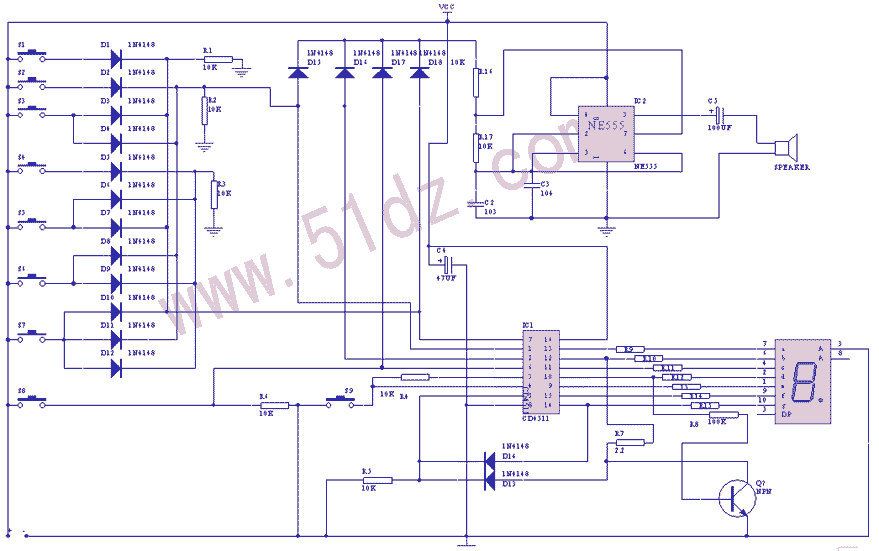

說明：搶答數顯電路：J1～J8 八個按鈕開關組成搶答鍵。D1～D12 十二個二極管組成編碼器，將搶答鍵按對應的BCD 碼進行編碼，并將所得的高電平加在CD4511 所對應的輸入端。CD4511 是一塊含BCD —七段鎖存/ 譯碼/ 驅動電路于一體的集成電路。CD4511 的1、2、6、7 腳為BCD 碼輸入端，9～15 腳為顯示輸出端。3 腳為測試端（LT），當L T 為“0 ”時，輸出全為“1 ”。4 腳為消隱端（B I ），當B I 為“0 ”時，輸出全為“0 ”，因此此時可以清除鎖存器內的數值，即可使用為復位端。5 腳為鎖存允許端（L E ），當L E 端由“0 ”→“1 ”時，a 、b 、c 、d 、e 、f 、g 七個輸出端保持在LE 為“0”時所加BCD 碼對應的數碼顯示狀態。16、8 腳分別接電源正負極。由CD4511 的引腳圖可知，6 、2 、1 、7 腳分別代表BCD 碼的8、4、2、1 位。按下對應的鍵，即可得到0001、0010、0011、0100、0101、0110、0111、1000 八個一系列的BCD 碼。高電平加在CD4511 對應的輸入端上，便可以由其內部電路譯碼為十進制數在數碼管上顯示出來。優先鎖存電路由兩個二極管（D13、D14）、一個三極管（VT）、兩個電阻及CD4511的鎖存允許端（LE）完成。在初始狀態或復位后的狀態時，CD4511 輸入端都與一個電阻（10K）串聯接地，所以此時BCD碼輸入端為“0000”，則CD4511 輸出端a、b、c、d、e、f 均為高電平，g 為低電平，且數碼顯示為“0”。而當d 為高電平，三極管（VT）導通及g 為低電平時， D13、D14 的正極均為低電平，使CD4511 的LE 端為低電平“0”，可見，此時沒有鎖存即允許BCD碼輸入。而當任一搶答鍵按下時，由數碼顯示可知，CD4511 輸出端d 輸出為低電平或輸出端g輸出為高電平，兩個狀態必有一個存在或著都存在。迫使CD4511的LE端，由“0”→“1”，即將首先輸入的BCD 碼顯示的數字鎖存并保持。此刻，其它按鍵編碼就無法輸入，從而達到了搶答的目的。音頻振蕩電路為NE555組成的多諧振蕩器推動揚聲器發出訊響聲。四只二極管（IN4148）組成二極管或門電路分別接CD4511 的1、2、6、7 引腳，為NE555 提供電源+Ucc，即任何搶答鍵按下時，揚聲器都能發出報警聲。

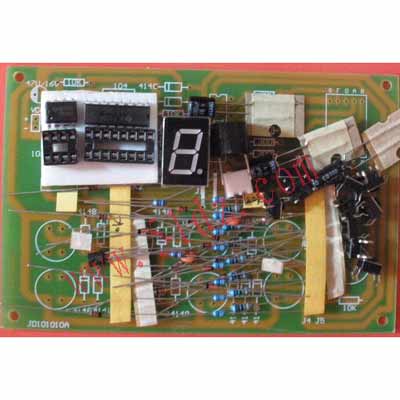

裝好的成品如下圖所示：

安裝與調試請查看這里：/0/n---13575--.htm
