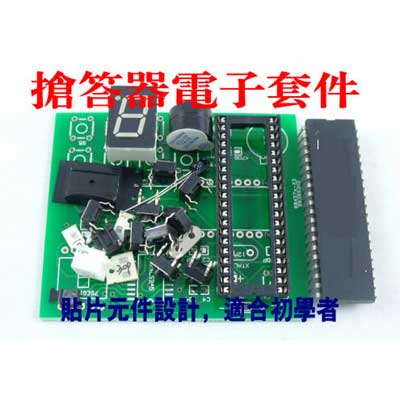

基于單片機8路搶答器實習套件（貼片元件設計）(提供PDF原理圖,安裝圖,C語言源程序,制作資料,是學習,畢業設計首選產品)

  1:項目概述
現在很多文娛活動中都有搶答這一項，需要用到搶答器。在目前的市場上，普通搶答器都需要幾百塊，價格比較昂貴。本項目設計的搶答器，電路簡單、成本較低、操作方便、靈敏可靠、具有較高的推廣價值。

  2:項目要求
基于AT89S52單片機設計制作一個搶答器，晶振采用12MHZ。具體設計要求如下：
（1）設計一個智力競賽搶答器，可同時供8名選手或8個代表隊參加比賽，編號為0、1、2、3、4、5、、6、7，各用一個按鈕。
（2）給節目主持人設置一個控制開關，用來控制系統的清零和搶答的開始。

（3）搶答器具有數據鎖存功能、顯示功能和聲音提示功能。搶答開始后，若有選手按動搶答按鈕，編號立即鎖存，并在LED數據管上顯示選手的編號，同時燈亮且伴隨聲音提示。此外，要封鎖輸入電路，禁止其他選手搶答，最先搶答選手的編號一直保持到主持人將系統清零。

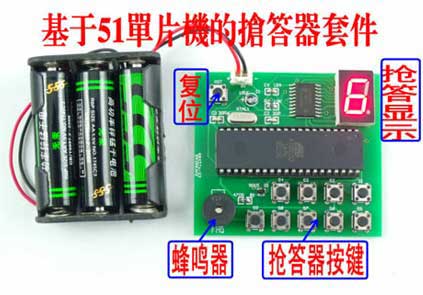

裝好的成品如下圖所示：

 基于ATC89S52單片機搶答器電路原理圖，工作原理為：電源電路為單片機以及其他模塊提供標準5V電源。晶振模塊為單片機提供時鐘標準，使系統各部分能協調工作。復位電路模塊為單片機系統提供復位功能。單片機作為主控制器，根據輸入信號對系統進行相應的控制。選手按下相應的按鍵，蜂鳴器發出提示音，直到按鍵釋放。數碼管顯示最先按下按鍵選手的編號。選手回答完畢，主持人按下準備按鈕，數碼管清零，蜂鳴器停止發聲，可以進入下一題的搶答
