紅外感應開關散件簡介：它主要用于傳統洗手盆的升級換代，可以立即升級為自動感應洗手盆，可以大量用于公共場合，如：賓館、醫院、飯店、企業單位，可以很好的防止水資源浪費和交叉污染，可以控制各式電路，比如臺燈或門鈴之類的家電。人一經過就會接通電源，有常開，常閉二個點，使用非常寬。

套件購買時，附有紙質的說明書，說明書包括：原理圖、電路分析指導、元件清單以及安裝注意事項等

    紅外感應開關套件內部包含紅外線發射、接收及信號放大與處理電路，能夠以非接觸的形式檢測出前方一定范圍內的人體或物體，并轉換成高電平信號輸出。由于紅外線反射型傳感器內部采用了低功耗器件和抗干擾電路，所以工作穩定可靠，性能優良，可廣泛應用于各種自動檢測，自動報警和自動控制等裝置中。如：光電計數器，接近式照明開關，自動干手器，自控水龍頭，感應門鈴，倒車告警電路。

   紅外感應開關套件：工作電壓12V，工作電流5～20mA，最大30mA，對應檢測距離為0～50㎝。

   紅外感應開關套件根據紅外感應的情況，使繼電器作出相應反應，以使負載啟動或停止。紅外感應開關套件主要由電源電路、紅外發射電路、紅外接收電路、繼電器驅動電路組成。
   紅外發射電路由R4、R5、R6、R9、C2、D1、TX、U1B(CD4093)、Q3組成；紅外接收電路由R1、R2、R3、C1、Q1、Q2、RX組成。C4、R11組成（動作）延時電路，延時的長短由電容和電阻的大小決定。R12、Q4組成繼電器驅動電路。C3、R8用于調整電路動作響應靈敏度，電容短時間的充放電既穩定電平信號，也起到干擾的作用。接通220V的交流電后，經電容器降壓得到所需要的12V電壓，也可以直接用外接電源提供12V的直流電，（調試過程中最好利用外接電源提供12V的直流電以防觸電）。經外發射管TX發射紅外線，若經外接收電路接收不到紅外信號，U1A的1腳由于R3的下拉作用保持低電平，無論U1A的2腳電平為高或為低，U1A的3腳得到的信號都是高電平，經R7到D2，由于二極管的單向導電性，U1D的11腳、12腳保持高電平，U1D的13腳為低電平不變，信號經R10到D3，同理，由于二極管的單向導電性，U1C的8腳、9腳保持低電平不變，U1C的10腳為高電平不變，三極管Q4截止，繼電器不動作。

當有物體靠近發射接收頭前方時，紅外線接收電路接收到信號，U1A的1腳和U1A的2腳的電平信號同時為低時，U1A的3腳得到高電平信號，經R7到D2，由于二極管的單向導電性，電容C3迅速放電，U1D的11腳、12腳同時變為低電平，U1D的13腳翻轉為高電平，信號經R10到D3，同理由于二極管的單向導電性，U1C的8腳、9腳變為高電平，并對電容C4充電，U1C的10腳翻轉為低電平，三極管Q4導通，繼電器動作，按通控制電路。當物體離開發射接收頭前方時，紅外線接電路接收不到信號，U1A的1腳由于R3的下拉作用保持低電平，無論U1A的2腳電平為高或為低，U1A的3腳得到的信號都是高電平，經R7到D2，由于二極管的單向導電性，U1D的11腳、12腳保持高電平不變，U1D的13腳為低電平不變，信號經R10到D3，同理，由于二極管的單向導電性，由于電容C4的電容較大，U1C的8腳、9腳的電平到達足夠翻轉電壓時，U1C的10腳翻轉為高電平，三極管Q4截止，繼電器不動作。

    工作電壓：直流9V--12V!!!
    驅    動：驅動繼電器或電磁閥

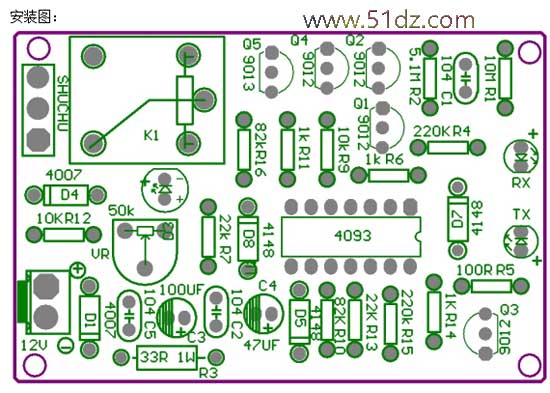

安裝注意：

1. 注意電池極性，不要接錯和短路。

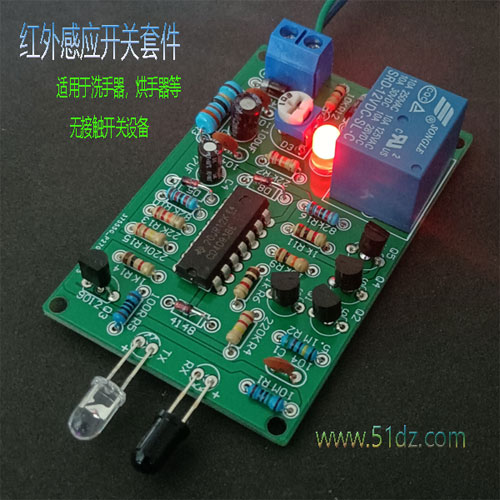

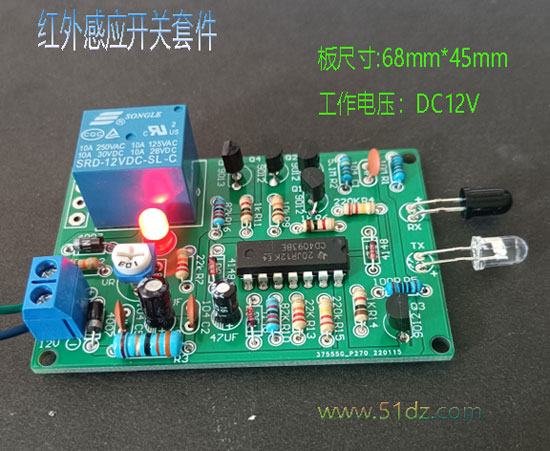

成品樣品圖（供參考，套件里的元件外觀與本成品有出入，均以套件為準）

紅外感應開關套件的應用舉例：

1，自動取款機的保護玻璃控制器

    當有人站在取款機前時紅外感應開關輸出高電平，并通過RC網絡延時數秒，確認來人是取款而不是經過時，給PC機送去高電平，由PC控制電機啟動，保護玻璃抬起。當取款人走后，紅外感應開關轉為低電平，RC網絡在數秒后也輸出低電平，PC再控制電機使保護玻璃降下來。從而完成對自動取款機的保護

2，自動干手機

    自動干手機是一種使用很普遍的電器，用來干燥手或物品。在這里紅外感應開關直接通過延時電路控制固態繼電器，帶動電爐絲和風扇工作,同樣的電路，將負載換成電磁閥，就可以組成沖便衛生潔具。

3，阻擋物識別器

    紅外感應開關用于汽車玩具的控制，當前方有阻擋物時， 輸出控制信號，停止前行并自動后退或轉彎。使玩具具有智能化，現在部分出口玩具已裝備有此種電路。
