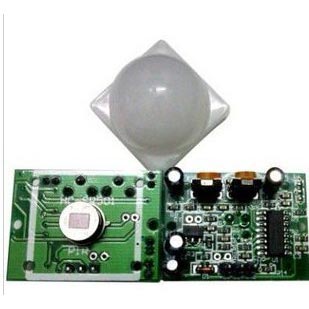

人體紅外感應模塊 熱釋電紅外傳感器 提供電子資料
技術參數：
1.工作電壓：DC5V至20V
2.靜態功耗：65微安
3.電平輸出：高3.3V，低0V

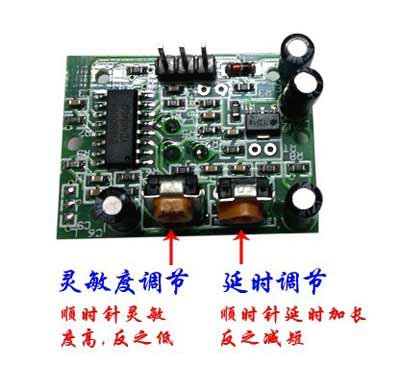

4.延時時間：可調(0.3秒~18秒)
5.封鎖時間：0.2秒
6.觸發方式：L不可重復，H可重復，默認值為H
7.感應范圍：小于120度錐角，7米以內
8.工作溫度：-15~+70度
9.PCB外形尺寸：32*24mm，螺絲孔距28mm，螺絲孔徑2mm，感應透鏡尺寸：(直徑)：23mm(默認)

功能特點：
1.全自動感應：當有人進入其感應范圍則輸入高電平，人離開感應范圍則自動延時關閉高電平。輸出低電平。
2.光敏控制(可選）：模塊預留有位置，可設置光敏控制，白天或光線強時不感應。光敏控制為可選功能,出廠時未安裝光敏電阻。如果需要，請另行購買光敏電阻自己安裝。
   3.兩種觸發方式：L不可重復，H可重復�？商�線選擇，默認為H。
    A.不可重復觸發方式：即感應輸出高電平后，延時時間一結束，輸出將自動從高電平變為低電平。
    B.可重復觸發方式： 即感應輸出高電平后，在延時時間段內，如果有人體在其感應范圍內活動，其輸出將一直保持高電平，直到人離開后才延時將高電平變為低電平(感應模塊檢測到人體的每一次活動后會自動順延一個延時時間段，并且以最后一次活動的時間為延時時間的起始點)。
4.具有感應封鎖時間(默認設置：0.2秒)：感應模塊在每一次感應輸出后(高電平變為低電平)，可以緊跟著設置一個封鎖時間，在此時間段內感應器不接收任何感應信號。此功能可以實現(感應輸出時間和封鎖時間)兩者的間隔工作，可應用于間隔探測產品；同時此功能可有效抑制負載切換過程中產生的各種干擾。
5.工作電壓范圍寬：默認工作電壓DC5V至20V
6.微功耗：靜態電流65微安，特別適合干電池供電的電器產品。
7.輸出高電平信號：可方便與各類電路實現對接。

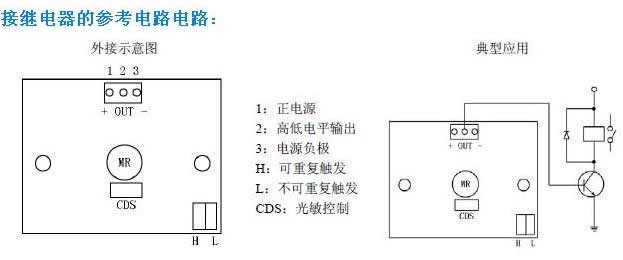

外接示意圖和點型應用如下圖所示：

1：正電源
2：高低電平輸出
3：電源負極
H：可重復觸發
L：不可重復觸發
CDS：光敏控制

應用范圍：

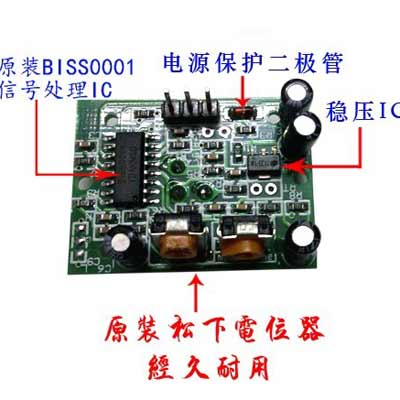

熱釋電紅外開關是BISS0001配以熱釋電紅外傳感器和少量外接元器件構成的被動式紅外開關。它能自動快速開啟各類白熾燈、熒光燈、蜂鳴器、自動門、電風扇、烘干機和自動洗衣機等裝置，是一種高技術產品。特別適用于企業，賓館、商場、庫房及家庭的過道、走廊等敏感區域，或用于安全區域的自動燈光、照明和報警系統。
■ 安防產品           ■ 人體感應玩具
■人體感應燈具        ■ 工業自動化控制等

使用說明：
1.感應模塊通電后有一分鐘左右的初始化時間，在此期間模塊會間隔地輸出0-3 次，一分鐘后進入待機狀態。
2. 應盡量避免燈光等干擾源近距離直射模塊表面的透鏡，以免引進干擾信號產生誤動作；使用環境盡量避免流動的風，風也會對感應器造成干擾。
3. 感應模塊采用雙元探頭，探頭的窗口為長方形，雙元（A元B元）位于較長方向的兩端，當人體從左到右或從右到左走過時,紅外光譜到達雙元的時間、距離有差值，差值越大，感應越靈敏，當人體從正面走向探頭或從上到下或從下到上方向走過時，雙元檢測不到紅外光譜距離的變化，無差值，因此感應不靈敏或不工作；所以安裝感應器時應使探頭雙元的方向與人體活動最多的方向盡量相平行，保證人體經過時先后被探頭雙元所感應。為了增加感應角度范圍，本模塊采用圓形透鏡，也使得探頭四面都感應，但左右兩側仍然比上下兩個方向感應范圍大、靈敏度強，安裝時仍須盡量按以上要求。

熱釋電傳感器基本知識和使用中的常見問題

    熱釋電紅外傳感器是一種能檢測人或動物發射的紅外線而輸出電信號的傳感器。早在1938年，有人提出過利用熱釋電效應探測紅外輻射，但并未受到重視，直到六十年代，隨著激光、紅外技術的迅速發展，才又推動了對熱釋電效應的研究和對熱釋電晶體的應用。熱釋電晶體已廣泛用于紅外光譜儀、紅外遙感以及熱輻射探測器，它可以作為紅外激光的一種較理想的探測器。它目標正在被廣泛的應用到各種自動化控制裝置中。除了在我們熟知的樓道自動開關、防盜報警上得到應用外，在更多的領域應用前景看好。比如：在房間無人時會自動停機的空調機、飲水機。電視機能判斷無人觀看或觀眾已經睡覺后自動關機的機構。開啟監視器或自動門鈴上的應用。結合攝影機或數碼照相機自動記錄動物或人的活動等等……。您可以根據自己的奇思妙想，結合其它電路開發出更加優秀的新產品�；蜃詣踊�控制裝置。

熱釋電傳感器基本知識

    熱釋電效應同壓電效應類似，是指由于溫度的變化而引起晶體表面荷電的現象。熱釋電傳感器是對溫度敏感的傳感器。它由陶瓷氧化物或壓電晶體元件組成，在元件兩個表面做成電極，在傳感器監測范圍內溫度有ΔT的變化時，熱釋電效應會在兩個電極上會產生電荷ΔQ，即在兩電極之間產生一微弱的電壓ΔV。由于它的輸出阻抗極高，在傳感器中有一個場效應管進行阻抗變換。熱釋電效應所產生的電荷ΔQ會被空氣中的離子所結合而消失，即當環境溫度穩定不變時，ΔT=0，則傳感器無輸出。當人體進入檢測區，因人體溫度與環境溫度有差別，產生ΔT，則有ΔT輸出；若人體進入檢測區后不動，則溫度沒有變化，傳感器也沒有輸出了。所以這種傳感器檢測人體或者動物的活動傳感。 由實驗證明，傳感器不加光學透鏡(也稱菲涅爾透鏡)，其檢測距離小于2m，而加上光學透鏡后，其檢測距離可大于7m。

使用中應注意以下幾點：

    第一、直流工作電壓必須符合我們要求的數值，過高和過低都會影響模塊性能，而且要求電源必須經過良好的穩壓濾波，例如電腦USB電源、手機充電器電源、比較舊的9V的層疊電池都無法滿足模塊工作要求，建議客戶用變壓器的電源并經過三端穩壓芯片穩壓后再通過220UF和0.1UF的電容濾波后供電。

    第二、調試時人體盡量遠離感應區域，有時雖然人體不在模塊的正前方，但是人體離模塊太近時模塊也能感應到造成一直有輸出，還有調試時人體不要觸摸電路部分也會影響模塊工作，比較科學的辦法是將輸出端接一個LED或者是萬用表，把模塊用報紙蓋住，人離開這個房間，等2分鐘后看看模塊是否還是一直有輸出？

    第三、模塊不接負載時能正常工作，接上負載后工作紊亂，一種原因是因為電源容量很小負載比較耗電，負載工作時引起的電壓波動導致模塊誤動作，另一種原因是負載得電工作時會產生干擾，例如繼電器或者電磁鐵等感性負載會產生反向電動勢，315M發射板工作時會有電磁輻射等都會影響模塊。解決辦法如下：A、電源部分加電感濾波。B、采用負載和模塊使用不同的電壓的方法，例如：負載使用24V工作電壓，模塊使用12V工作電壓，其間用三端穩壓器隔離。C: 使用更大容量的電源。

    第四、人體感應模塊只能工作在室內并且工作環境應該避免陽光、強烈燈光直接照射，如果工作環境有強大的射頻干擾，可以采用屏蔽措施。若遇有強烈氣流干擾，關閉門窗或阻止對流。感應區盡量避免正對著發熱電器和物體以及容易被風吹動的雜物和衣物。

    第五、人體感應模塊建議安裝在密封的盒里，否則可能一直會有輸出信號。

    第六、如果要求人體感應模塊的探測角度小于90度時，可以用不透明膠紙遮擋鏡片或裁剪縮小鏡片來實現。

    第七、人體感應模塊采用雙元探頭，人體的手腳和頭部運動方向與感應靈敏度有著密切的聯系，而且紅外模塊的特性決定了無法精確控制感應距離。

    第八、模塊中的探頭（PIR）可以裝焊在電路板的另一面。也可將探頭用雙芯屏蔽線延長，長度應在20厘米以內為好。
