烟雾有毒有害气体检测报警器套件，简单实用，欢迎大家选用。本站也有配外壳的，配外壳的加多4元。
烟雾有毒气体检测报警器就是气体泄露检测报警仪器。当工业环境中可燃或有毒气体泄露时，当气体报警器检测到气体浓度达到爆炸或中毒报警器设置的临界点时，报警器就会发出报警信号，以提醒工作采取安全措施，并驱动排风、切断、喷淋系统，防止发生爆炸、火灾、中毒事故，从而保障安全生产．报警时处理办法:1、请立即打开门窗，关闭危害气源，不得开启或关闭任何电器开关。2、立即向煤气管理部门报告，由专业人员进行检查处理。3、经专业人员处理后，应对报警器做通风处理。
随着社会的进步，科技的发展，一旦发生盗情、火灾、煤气泄漏，各种探测器立即发射数字编码的报警信号，报警器主机立即发出报警声，并显示是哪个防区有警情，分别代表什么警情。在本电路设计中，我们运用了“模拟电子技术”和“数字电子技术”两门课程的知识来综合完成课程设计。
一、工作原理
家用有毒气体报警器的工作原理，其中QM—2是气敏电阻传感器，它是N型半导体元件，用作探测头。它是一种新型号的低功耗、高灵敏度的气敏元件，其内部有—个加热丝和一对探测电极。
本电路由气敏元件、触发及报警音响电路等组成。半导体气敏元件采用QM-2型，其只需一个稳定的加热电压，约为5V。该电压值可通过调节W1、R1来实现。另外，气敏元件也可换用对某种有害气体特敏感的传感器，不同类型传感器的加热电压有差异。在调试时有约1分钟左右的预热时间。
当室内空气正常时，气敏元件QM-2的相应电阻值大，该电阻与R2、W2分压后的电压使555置位，③脚输出高电平，报警电路断开，不发生报警。当气敏元件检测到煤气、石油液化气、汽油、酒精、烟雾等有毒有害气体时，其内阻减小，该电阻与R2、W2分压后的电压升高，从而使555复位，③脚输出低电平，相应又使继电器J吸合，接通报警电源电路，发出报警信号。报警时LED2(红光)闪光。电路中电位器W2用于调整555的触发端②脚的触发电平，正常条件下约为3.5V。本电路中的继电器还可控制机外的报警器或排气扇等设施。
原理图如下图所示：
二、元件选择及制作要点

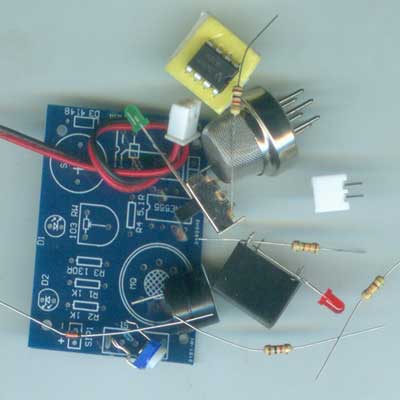

气敏头用QM—2。RP采用阻值为普通10kQ的电位器，报警发声元件既可采用蜂鸣器，其它元器件无特殊要求。
以上电路经反复实验和修改最后完善而成．对元件本身没有任何特殊要求。只要按电路安装好各元件，几乎不作何调试，就能正常工作，适用于电子爱好者业余制作和电子专业学生实习使用。

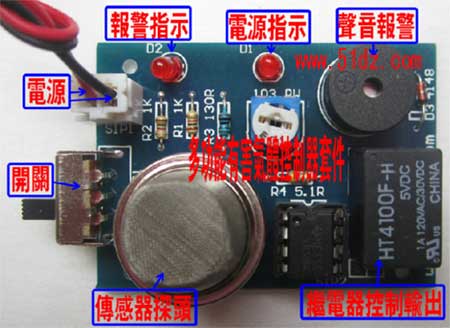

装好成品如下图所示：
通电调试电路：
在进行调试时，应先通电，接入DC9V时蜂鸣器一直叫， 调节RP1使蜂鸣器不叫为止；通过一段时间后，555发出稍微的热量。将打火机的气体喷到气敏传感器上，蜂鸣器产生激励发出鸣声，拿开打火机时，鸣声继续，余音还很长；多喷几次后还是如此，说明实验成功。
测试电路：
在室内进行测试时，将打火机气体喷在气敏传感器上，蜂鸣器发出鸣声；调节RP1使气敏传感器处于最灵敏的状态， 测量出在室内时火机喷气离传感器最远的距离约为13-15cm，在室外时最远距离约为3-5cm。
