來電顯示多功能電話機套件是目前世界上最先進的微電腦控制技術，集來電顯示和多功能電話機一體。本產品各項指標均符合國家標準。根據不同客戶需求，本套件所有元器件是從工廠拿貨過來的，然后本站自行配成一套一套的，并且，原理圖、清單，制作資料說明，都是本站整理配備的。所以此是電話機時很成熟的產品，歡迎有需求者制作學習。
主要功能：
1、FSK/DTMF多制式兼容 7、在忘記或掛機不好時自動收線
2、來電、去電號碼解查、回撥 8、掛機預撥號、改錯功能
3、五級顯示亮度調節功能 9、時鐘顯示及通話時間自動計時
4、長途鎖控功能 10、全免提撥號通話及免提音量調節
5、電子萬能年歷、電子鬧鐘 11、四級鈴聲音量調節
6、16鈴聲及貴賓鈴選擇 12、防盜打、防雷擊、防電磁干擾
來電顯示及多功能電話機制作說明
一、熟悉電路原理圖，盡量看懂各部分（元）件的作用。
二、按照材料表核對各元器件的數量和規格，必要時可用儀表來測量與核對。
三、安裝：
1、裝配、焊接元件到三塊電路板上： 1顯示組件板； 2主機板； 3按鍵板。
按照元件低到高開始裝起，先裝電阻、二極管、三極管、瓷片電容、滌綸電容、電解電容。
安裝、焊接好全部元件，仔細檢查一下各個部分，不能有連錫、虛焊或漏焊的。發現問題及時修正。
2、手柄部分：
手柄部分元件簡單，注意咪頭的正負極，紅色接正，綠色接負極，兩條長線黑色和黃色線接150Ω喇叭，150Ω喇叭不分正負極。
3、座機底殼部分：

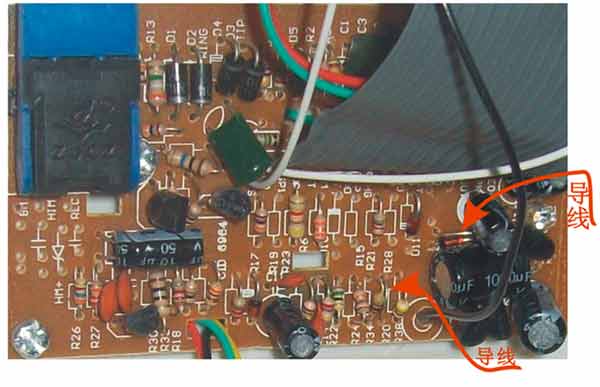

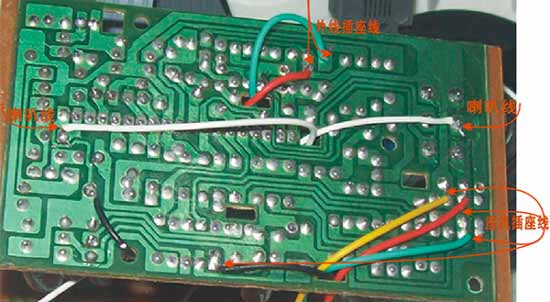

1) 623K2C外線插座，外線插座已帶兩根線，紅線接板上標注有TIP(跟D3負極接在同一點上)的位置，綠線接到標注有RING(跟D4負極接在同一點上)的位置；

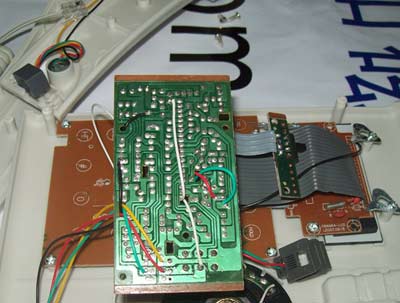

2）連接616E4C聽筒插座，聽筒插座已帶四根線，紅線、黃線、綠線和黑線的接法。注意看下面的接線圖；
3）焊喇叭線，喇叭用22CM白色2根，喇叭線可以不分正負；

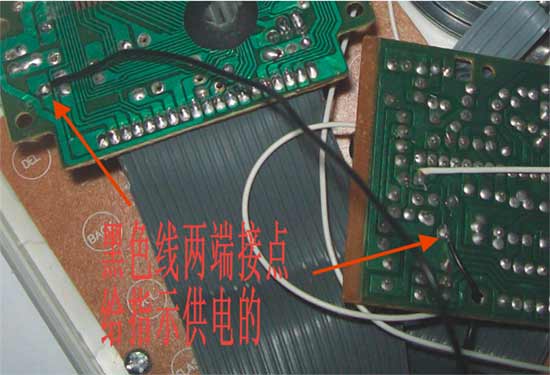

4）顯示屏控制板和主板還要焊一條黑色線連起來，給電源指示燈供電。
5） 用13P排線將按鍵板和顯示組件連起來，注意上面標注要對應，其中2條可以拆開直接焊在紅色的發光二極管上，電源指示用；將指示燈要插到面殼的孔里面，這樣指示燈就比較明顯。11條接到按鍵板上。如下圖所示
6）給液晶顯示屏撕掉保護膜，給雙面膠撕掉保護層，貼到顯示屏上，然后把液晶顯示屏放到面殼上，使其緊貼到位后再用板對齊螺絲孔，輕輕壓下去，讓雙面膠緊貼在液晶顯示屏和控制板之間，打好螺絲。注意顯示屏的板一邊是用鐵片定位的，跟喇叭的鐵片一樣。
7）裝喇叭，喇叭放好后，用固定壓片壓好打上螺絲。請注意，本站用的是上面的這種壓片，跟其它圖片的不一樣。請看上圖所示
8）裝摘機傳動鍵→給面殼上相應位置放上22個按鈕，再對齊放好1塊導電膠，把面殼反放到桌面，注意不要讓按鍵掉出來，放上按鍵板打好螺絲。如圖所示：
9）在顯示組件的另一頭焊好18P*140MM排線，另一端焊接到主板上。板上標注有多出一個接線位置，顯示屏控制板上是LED+的位置不裝，主板上是 靠著Q4 邊的腳不裝，注意不要接錯。
10）4P*60MM排排線接一端接開關，一端插到主板上，注意位置要接對。并用螺絲固定好電路板在底殼上。
11）將外線插座和聽筒插座裝到底殼相應位置固定好。
4、測試總裝：
（1） 合攏機殼上、下部分。
（2） 用曲線一端插入座機旁邊的插座，另一端插入手柄的插座。
（3） 用兩芯直線插入外線插座，另一端叉頭與市話網連接。
（4） 提起手柄或按免提鍵，測試撥號，接聽，振鈴聲，話筒發話，聽筒喇叭發音等各個功能，都正常后既可打上螺絲固定。有關功能詳細說明請看說明書。
成品如下圖所示：

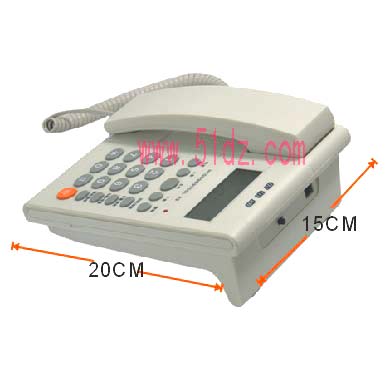

尺寸大小如下圖所示：

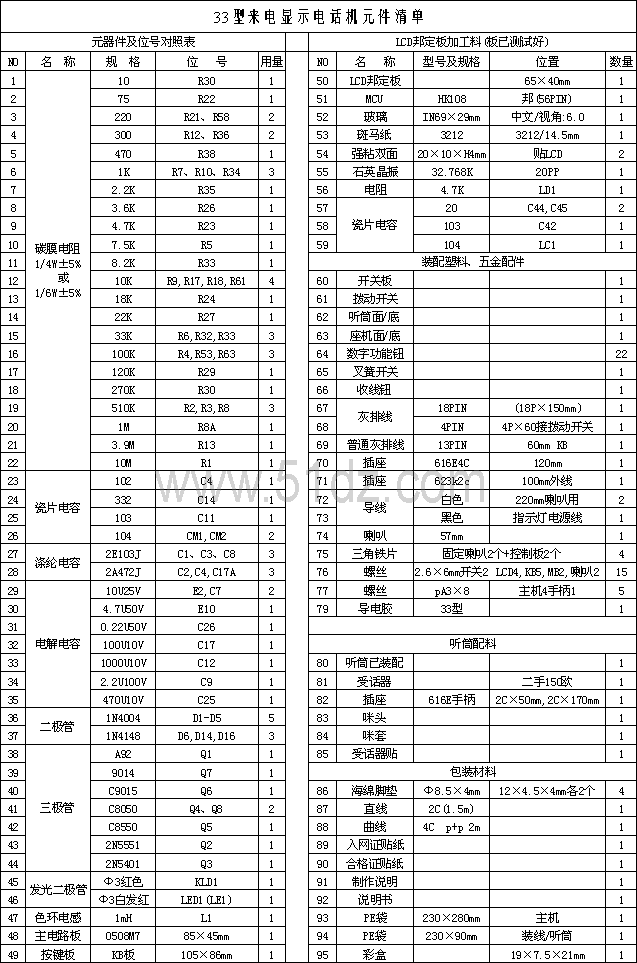

元件清單如下圖所示：

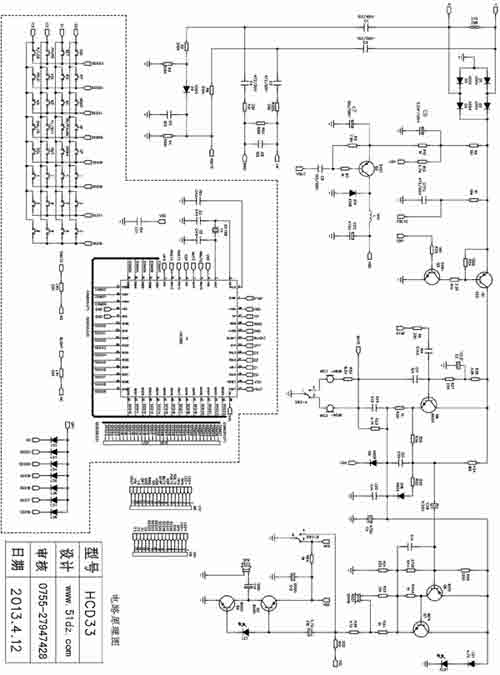

原理圖如下：

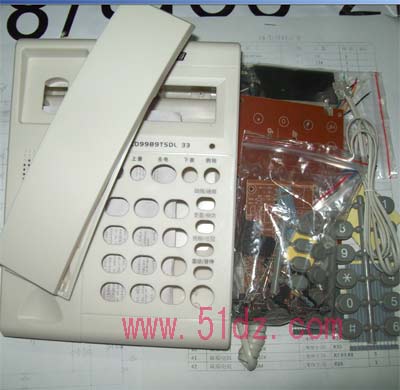

套件詳細資料：印刷電路板，原理圖，元件清單，元件，制作說明、外殼等等。
