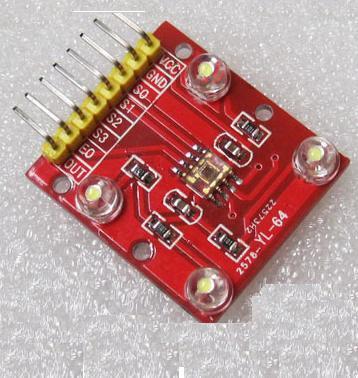

TCS3200顏色識別傳感器（靜態識別）
【簡要說明】
一、尺寸：長35mmX寬17mmX高10mm
二、主要芯片：TCS3200
三、工作電壓：直流5V
四、輸出頻率電壓0~5V
五、特點：
1、所有的引腳全部引出
2、輸出占空比50%
3、采用高亮白色LED燈反射光
4、可直接和單片機連接
5、靜態檢測被測物顏色（即：被測物和傳感器相對靜止狀態）
6、檢測距離10mm最佳
7、檢測有效距離小于等于5厘米

【詳細說明】

   隨著現代工業生產向高速化、自動化方向的發展，生產過程中長期以來由人眼起主導作用的顏色識別工作將越來越多地被相應的顏色傳感器所替代。例如：圖書館使用顏色區分對文獻進行分類，能夠極大地提高排架管理和統計等工作；在包裝行業，產生包裝利用不同的顏色和裝潢來表示其不同的性質或用途。目前的顏色傳感器通常是在獨立的光電二極管上覆蓋經過修正的紅、綠、藍濾波片，然后對輸出信號進行相應的處理，才能將顏色信號識別出來；有的將兩者集合起來，但是輸出模擬信號，需要一個A/D電路進行采集，對該信號進一步處理，才能進行識別，增加了電路的復雜性，并且存在較大的識別誤差，影響了識別的效果。TAOS（Texas Advanced Optoelectronic Solutions）公司最新推出的顏色傳感器TCS230，不僅能夠實現顏色的識別與檢測，與以前的顏色傳感器相比，還具有許多優良的新特性。

1 .TCS230芯片的結構框圖與特點:

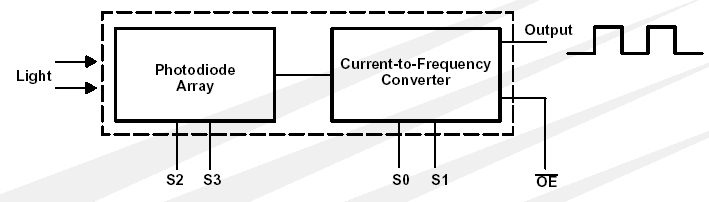

  TCS230是TAOS公司推出的可編程彩色光到頻率的轉換器，它把可配置的硅光電二極管與電流頻率轉換器集成在一個單一的CMOS電路上，同時在單一芯片上集成了紅綠藍（RGB）三種濾光器，是業界第一個有數字兼容接口的RGB彩色傳感器，TCS230的輸出信號是數字量，可以驅動標準的TTL或CMOS邏輯輸入，因此可直接與微處理器或其他邏輯電路相連接，由于輸出的是數字量，并且能夠實現每個彩色信道10位以上的轉換精度，因而不再需要A/D轉換電路，使電路變得更簡單，圖1是TCS230的引腳和功能框圖

圖1中，TCS230采用8引腳的SOIC表面貼裝式封裝，在單一芯片上集成有64個光電二極管，這些二極管分為四種類型，其16個光電二極管帶有紅色濾波器；16個光電二極管帶有綠色濾波器；16個光電二極管帶有藍色濾波器，其余16個不帶有任何濾波器，可以透過全部的光信息，這些光電二極管在芯片內是交叉排列的，能夠最大限度地減少入射光輻射的不均勻性，從而增加顏色識別的精確度；另一方面，相同顏色的16個光電二極管是并聯連接的，均勻分布在二極管陣列中，可以消除顏色的位置誤差。工作時，通過兩個可編程的引腳來動態選擇所需要的濾波器，該傳感器的典型輸出頻率范圍從2Hz－500kHz，用戶還可以通過兩個可編程引腳來選擇100％、20％或2％的輸出比例因子，或電源關斷模式。輸出比例因子使傳感器的輸出能夠適應不同的測量范圍，提高了它的適應能力。例如，當使用低速的頻率計數器時，就可以選擇小的定標值，使TCS230的輸出頻率和計數器相匹配。

從圖1可知：當入射光投射到TCS230上時，通過光電二極管控制引腳S2、S3的不同組合，可以選擇不同的濾波器；經過電流到頻率轉換器后輸出不同頻率的方波（占空比是50％），不同的顏色和光強對應不同頻率的方波；還可以通過輸出定標控制引腳S0、S1，選擇不同的輸出比例因子，對輸出頻率范圍進行調整，以適應不同的需求。
下面簡要介紹TCS230芯片各個引腳的功能及它的一些組合選項。

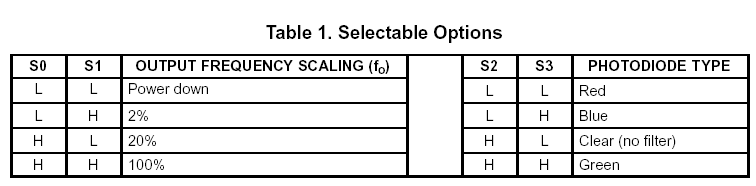

S0、S1用于選擇輸出比例因子或電源關斷模式；S2、S3用于選擇濾波器的類型；OE反是頻率輸出使能引腳，可以控制輸出的狀態，當有多個芯片引腳共用微處理器的輸出引腳時，也可以作為片選信號，OUT是頻率輸出引腳，GND是芯片的接地引腳，VCC為芯片提供工作電壓，表1是S0、S1及S2、S3的可用組合。

2 .TCS230識別顏色的原理

由上面的介紹可知，這種可編程的彩色光到頻率轉換器適合于色度計測量應用領域，如彩色打印、醫療診斷、計算機彩色監視器校準以及油漆、紡織品、化妝品和印刷材料的過程控制和色彩配合。下面以TCS230在液體顏色識別中的應用為例，介紹它的具體使用。首先了解一些光與顏色的知識。

（1）三原色的感應原理

通常所看到的物體顏色，實際上是物體表面吸收了照射到它上面的白光（日光）中的一部分有色成分，而反射出的另一部分有色光在人眼中的反應。白色是由各種頻率的可見光混合在一起構成的，也就是說白光中包含著各種顏色的色光（如紅R、黃Y、綠G、青V、藍B、紫P）。根據德國物理學家赫姆霍茲（Helinholtz）的三原色理論可知，各種顏色是由不同比例的三原色（紅、綠、藍）混合而成的。

（2）TCS230識別顏色的原理

由三原色感應原理可知，如果知道構成各種顏色的三原色的值，就能夠知道所測試物體的顏色。對于TCS230來說，當選定一個顏色濾波器時，它只允許某種特定的原色通過，阻止其他原色的通過。例如：當選擇紅色濾波器時，入射光中只有紅色可以通過，藍色和綠色都被阻止，這樣就可以得到紅色光的光強；同時，選擇其他的濾波器，就可以得到藍色光和綠色光的光強。通過這三個值，就可以分析投射到TCS230傳感器上的光的顏色。

（3）白平衡和顏色識別原理

白平衡就是告訴系統什么是白色。從理論上講，白色是由等量的紅色、綠色和藍色混合而成的；但實際上，白色中的三原色并不完全相等，并且對于TCS230的光傳感器來說，它對這三種基本色的敏感性是不相同的，導致TCS230的RGB輸出并不相等，因此在測試前必須進行白平衡調整，使得TCS230對所檢測的"白色"中的三原色是相等的。進行白平衡調整是為后續的顏色識別作準備。在本裝置中，白平衡調整的具體步驟和方法如下：將空的試管放置在傳感器的上方，試管的上方放置一個白色的光源，使入射光能夠穿過試管照射到TCS230上；根據前面所介紹的方法，依次選通紅色、綠色和藍色濾波器，分別測得紅色、綠色和藍色的值，然后就可計算出需要的3個調整參數。
當TCS230識別顏色時，就用這3個參數對所測顏色的R、G和B進行調整。這里有兩種方法來計算調整參數：1、依次選通三顏色的濾波器，然后對TCS230的輸出脈沖依次進行計數。當計數到255時停止計數，分別計算每個通道所用的時間，這些時間對應于實際測試時TCS230每種濾波器所采用的時間基準，在這段時間內所測得的脈沖數就是所對應的R、G和B的值。2、設置定時器為一固定時間（例如10ms），然后選通三種顏色的濾波器，計算這段時間內TCS230的輸出脈沖數，計算出一個比例因子，通過這個比例因子可以把這些脈沖數變為255。在實際測試時，室外同樣的時間進行計數，把測得的脈沖數再乘以求得的比例因子，然后就可以得到所對應的R、G和B的值。

3應用中需要注意的問題

1、顏色識別時要避免外界光線的干擾，否則會影響顏色識別的結果，最好把傳感器、光源等放置在一個密閉、無反射的箱子中進行測試。
2、對光源沒有特殊的要求，但是光源發出的光要盡量集中，否則會造成傳感器之間的相互干擾。
3、當第1次使用TCS230時，或TCS230識別模塊重啟、更換光源等情況時，都需要進行白平衡調整

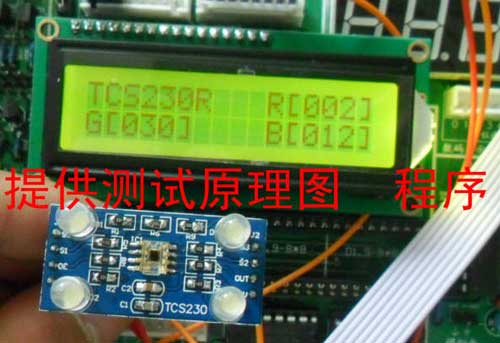

[C語言源程序]

/********************************************************************

實現功能:對顏色傳感器輸出的頻率進行測量  (數碼管顯示）

使用芯片：AT89S52或者STC89C52

晶振：11.0592MHZ

編譯環境：Keil

【聲明】此程序僅用于學習與參考，引用請注明版權和作者信息！

*********************QQ:308894904*******************************/

#include

#define uchar unsigned char

#define uint unsigned int

uchar duan[10]={0xc0,0Xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //所需的段的位碼

uchar wei[5]={0Xf7,0XEf,0XDf,0XBf,0X7f}; //位的控制端

uint z,x,c,v,b,n,date; //定義數據類型

uint dispcount=0; //中斷計數

uint lck=0; //定時器計數

uint disp=0; //頻率值

/******************************************************************


延時函數
等等

顏色傳感器模塊,提供資料，測試程序。
