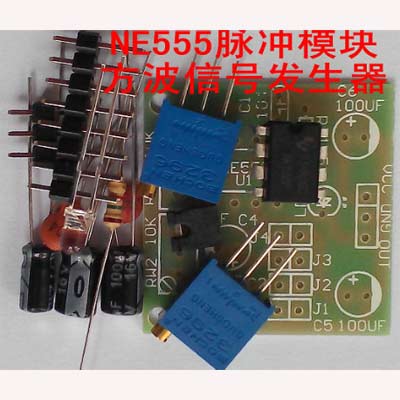

NE555脈沖可調方波信號發生器套件,NE555多諧振蕩器模塊散件 ,本站提供的是散件

適用范圍：
1.用作方波信號發生器，產生方波信號供實驗開發使用。
2.用來產生驅動步進電機驅動器的方波信號。
3.產生可調脈沖供MCU使用。
4.產生可調脈沖，控制相關的電路。

序號	元件名稱	型號與規格	單位	數量
1	電阻	R1   1.5K	只	1
2	發光管	D   LED紅發光管	只	1
3	瓷片電容	C1  C2   104	只	2
4	瓷片電容	C3  102	只	1
5	電解電容	C4    1UF	只	1
6	電解電容	C5  C6   100UF	只	2
7	集成電路	NE555	只	1
8	接線柱	3P	只	1
9	接線柱	2P	只	4
10	短路帽	短路帽	只	１
11	PCB		只	1
12	可調電阻	3296-103   10K	只	2

簡要說明：
1、尺寸：32MM*32MM
2、主要芯片：NE555；
3、輸入電壓:5V-15VDC。5V供電時，輸出電流可以在15MA左右；12V供電時，輸出電流可以在35MA左右；
4、輸入電流：≥100MA；
5、輸出幅度：4.2V V-PP至11.4V V-PP.（根據輸入電壓不同，輸出幅度會不一樣）；
6、最大輸出電流：≥15MA（5V供電，V-PP大于50%時），≥35MA（12V供電，V-PP大于50%時）；
 優勢特點：
1、輸出帶LED指示，有沒有輸出直接明了（低電平時LED亮，高電平時LED滅，頻率比較低時LED閃爍）；
2、輸出頻率范圍檔次可選，使輸出頻率更連續可調；
低頻檔：1Hz～50Hz
中頻檔：50Hz～1kHz
中高頻檔：1KHz～10kHz
高頻檔：10kHz～200kHz

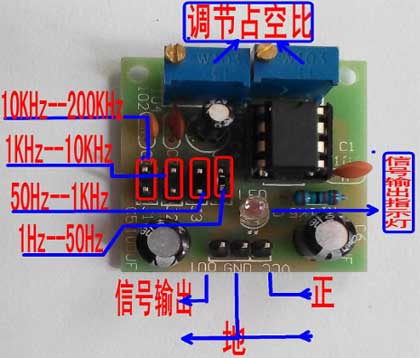

裝好的成品如下圖所示：

輸出頻率可調；

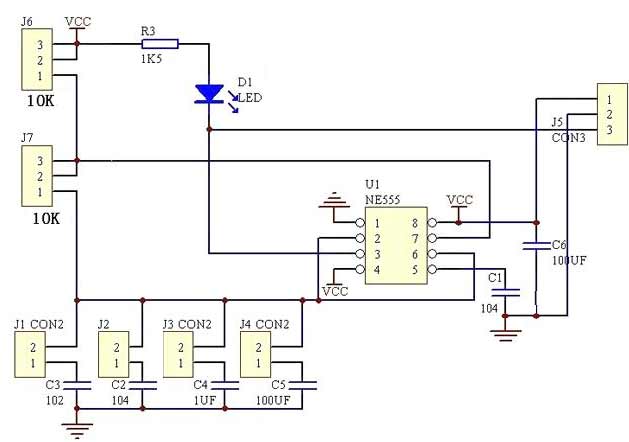

周期T=0.7(RA+2RB)C
VR1、VR2為0-10K可調；
低頻檔時C=0.001UF；
中頻檔時C=0.1UF；
中高頻檔C=1UF；
高頻檔時C=100UF，因此波形的頻率買家可以自己計算。
