每當看到家里的音箱功放上的幾排小燈，隨著播放的音樂如波浪般跳躍，或者在電腦上打開千千靜聽這個音樂播放軟件時，看到那動感的頻譜跟隨音樂節奏優美的舞動著時，不禁思緒萬千，要是自己某天能親手用普通的單片機DIY這么一個東東，那將是多么有成就感的事情，至少對我們電子愛好者來說，這是許多人曾經夢想過的。伴隨音箱里傳來的美妙音樂，原本只能“聽”的音樂，現在卻還能“看”，給人帶來視覺上的炫酷享受。 本文將帶領你動手探究其中的奧秘，你會發現她不再神秘，只要跟著我一步一步動手做，你一定可以成功做出來。讓我們給音樂賦予一個完美的視聽極限，你還在等什么？馬上動手吧！

 說到“頻譜”這個詞，它好像是一種很神秘的東西，究竟什么是“頻譜”？這便要從波形本身的來源說起。我們知道，一切聲音都是由振動產生的。聲音之所以千變萬化各不相同，是因為它們的振動各不相同�？纯磁�琶，吉他或者其他的弦類樂器，可以發現它的每一根琴弦的直徑都是不一樣的。琴弦越細，音調也就越高。反之則越低。顯然粗的弦就不如細的弦振動得快或者說是振動的頻率高。產生音調高低的不同，就是由于振動的頻率不同。很顯然頻率越高，音高也就越高。 頻率的單位是赫茲（簡寫為Hz），赫茲 (1857-1894)，是德國物理學家，他發現了電磁波，為了紀念他，人們用它的名字來做為頻率的單位。所謂的一赫茲，就是一秒鐘振動一次。那么440Hz呢，當然就是每秒振動440次，這個聲音就是音樂中的標準A音，是樂器定音的標準。而鋼琴中央C的頻率則是261.63Hz。 我們人的耳朵能夠聽到的頻率范圍，是20Hz到20000Hz。低于這個頻率范圍的聲音叫次聲波，而高于這個頻率范圍的聲音叫做超聲波。所以我們能聽到的音樂的頻率，即都在人耳可聽到的這個范圍之內，約從20Hz到20KHz。 比如，下面的表格中是我們常見的一些人聲的基頻范圍
男低音 80－320Hz
男中音 96－387Hz
男高音 122－488Hz
女低音 145－580Hz
女高音 259－1034Hz
根據傅立葉分析，任何聲音可以分解為數個甚至無限個正弦波，而它們往往又包含有無數多的諧波分量。而它們又往往是時刻在變化著。所以一個聲音的構成其實是很復雜的。將聲音的頻率分量繪制成曲線，就形成了頻譜。 對頻譜進行分析的儀器就是頻譜分析儀，早期頻譜儀都是模擬分析的。

本文介紹的音樂頻譜顯示器可用于汽車改裝、DIY功放、音響、家居裝飾等。

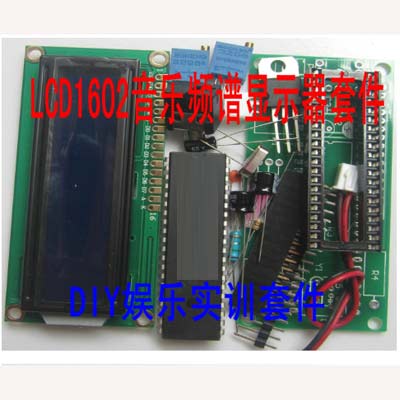

51單片機DIY音樂頻譜顯示器套件：配有元件清單，雙面的玻纖印刷板，源程序已燒錄到芯片，制作說明在，原理圖等。

供電說明：DC9V-14V可以直接輸入，DC5V需要短接主板上J1與J2，接電源線一定按主板+、-標記接，接反會燒壞。音頻信號直接輸入3.5mm耳機口，單獨接線只需接音頻線雙聲道的其中一組就可以了。液晶統一發藍底白字液晶。

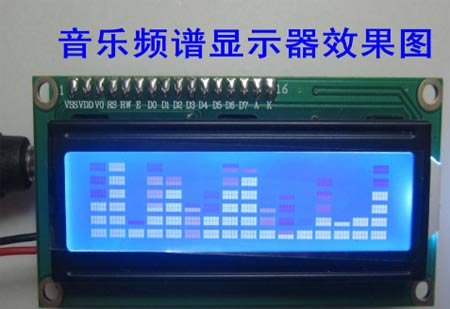

音頻頻譜表示當前時刻音頻信號的頻率分布，在家庭影院、卡拉OK等音響系統中用的廣泛，簡單點就是“千千靜聽”上面顯示的柱狀圖。這里采用電腦里面音頻孔輸出的音頻信號，先經過放大，然后用STC單片機自帶的ADC進行采樣，采樣后的一系列樣值經過快速傅里葉變換（FFT）即可得到一列數（復數），其中每一個復數都對應一個頻率點，并且一次遞增。FFT變換之后的數進行取模運算求出每個頻率點對應的幅值，然后驅動LCD點陣屏，這樣一個音樂頻譜就完成了。
